这是一个简单的雨水传感器电路，可以由一个小学生非常容易地建造，可以用来展示其相对有用的功能，可能在他的朋友或在一个科学展览会上。
采用IC 555作为比较器
该电路基本上是使用IC 555作为比较器，通常配置为通过相关输入端的水感知低电阻。
让我们试着了解如何使用IC 555构建一个简单的雨传感器电路:
参考图，我们看到一个相当简单的设计围绕一个有源组件，即IC 555。
除了集成电路，该电路只包括一些便宜的无源元件，如电阻和电容。
我们熟悉IC 555的两种重要的工作模式，即稳态和单稳态多谐振荡器模式，然而该IC是以一种相当不寻常的方式放置的，就像一个比较器。
它是如何工作的
如图所示，感应端子通过R1从IC的正极和引脚2接收。
当水(由于降雨)遇到上述输入，一个低阻力在这里发展。预置的P1被适当地调整，以便通过传感输入的任何类型的水都能适当地触发IC。
IC引脚2处突然出现的低电阻就像一个超过引脚2处电位超过电源电压1/3的脉冲。
这个激活立即使IC的输出变低，使连接的蜂鸣器响。蜂鸣器电路在这里有全面的解释，如果你想建立一个。
只要传感输入保持浸入水中，输出将继续保持上述情况。
然而，当水从指定的输入端子移走时，引脚2处的电势恢复到不到供电电压的1/3，使输出升高，回到原来的位置，关闭蜂鸣器。
上述操作有效地表明，当传感器被适当地放置以进行检测时，降雨开始。
电容C1内的电荷使蜂鸣器鸣响一段时间，即使从传感输入完全去除水。
因此，必须适当地选择C1的值，如果不需要该特性，则可以完全删除C1的值。
制作传感器单元。
说明的雨水传感器电路显然需要放置在室内，因此只有传感器端子需要通过长连接软线定位在室外。
图中显示了一种制作传感器单元的简单方法。
使用了一个大约2 × 2英寸的小塑料，并在板上固定了一对金属螺钉。螺丝之间的距离应该是这样的，没有残余的水能够粘或堵塞它们之间，只有在降雨持续的情况下，通过它的水形成被检测到。
从螺钉上取下的电线应小心地端接到电路的相关点上。电路必须连同蜂鸣器和电池一起用软管装在一个合适的塑料外壳里。
零件清单
R1 = 1m, r2 = 100k，
P1 = 1M预置，可更换1M固定电阻
IC = 555, C1 = 10uF/25V，
使用单晶体管的简单雨传感器电路
如果你认为上面的电路有点过于复杂，那么也许你可以使用单晶体管和一个电阻来实现设计，如下图所示:
上述电路的工作原理相当简单。当水滴或雨点落在由螺旋头制成的传感器设备上时，穿过螺旋头的水桥允许小电流通过金属，从而触发晶体管底部。一旦发生这种情况，晶体管就开始导电，并在集电极/发射极两端放大传导。
这导致连接的蜂鸣器的开关现在开始嗡嗡或蜂鸣器提示外面开始下雨，并警告用户关于同样的。

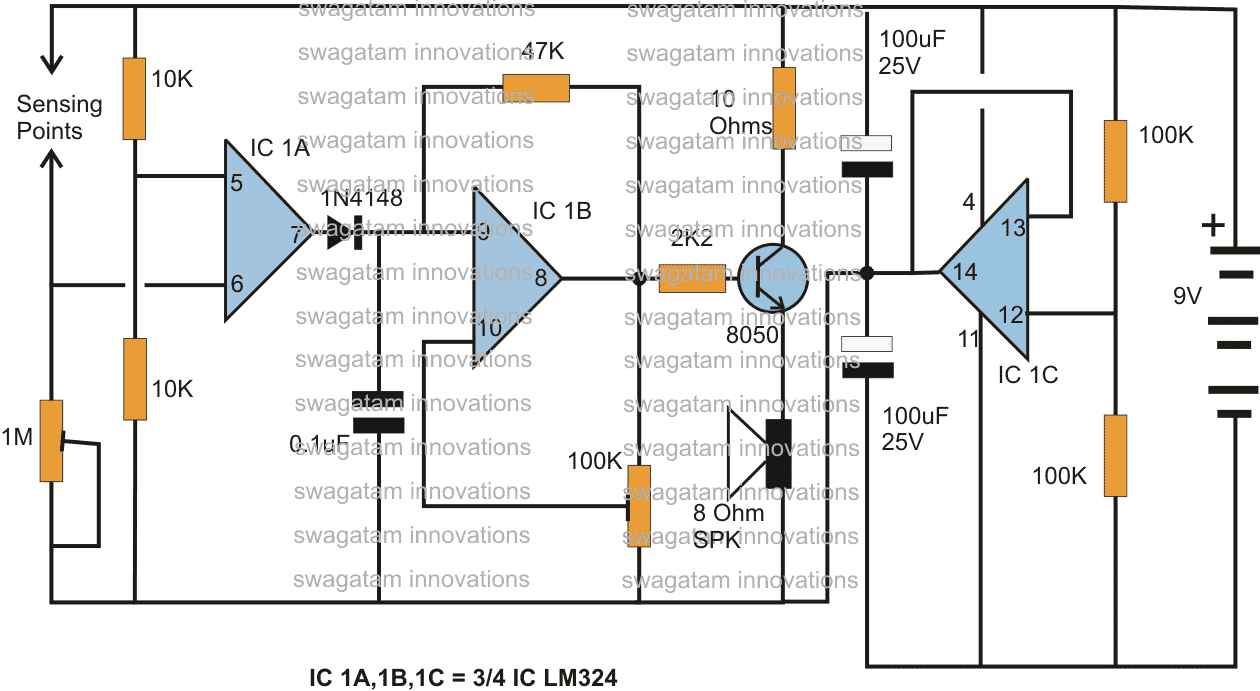

采用LM324集成电路设计的雨淋传感器/报警电路
下面可以看到一种使用单个集成电路LM324的雨报警电路的替代版本
所有的部件都是极低的成本。
请给我解释一下整个设计要求，我会尽量帮忙的。
美好的一天,
你可以试着测量雪的电阻一英寸的距离，如果它是大约300k，那么这个电路也会做雪的工作。
您好，感谢您的关注.....然而，上述设计中的所有连接都是正确的，pin3与蜂鸣器连接。这个设计已经被测试了很多次，得到了完美的结果。
嘿，你用的是精确的电路吗??
是的，相同的电路，它完美地工作…
我能用这个带12V电源电路的车来驾驶，来驱动雨刮器吗
是的，这是可能的，只是更换蜂鸣器与继电器和使用继电器接点与您的雨刷电机开关
谢谢，先生，电路在电路板上运行良好。
欢迎你，卢，很高兴它为你工作!!
尊敬的先生,
我做了以下电路供自己使用

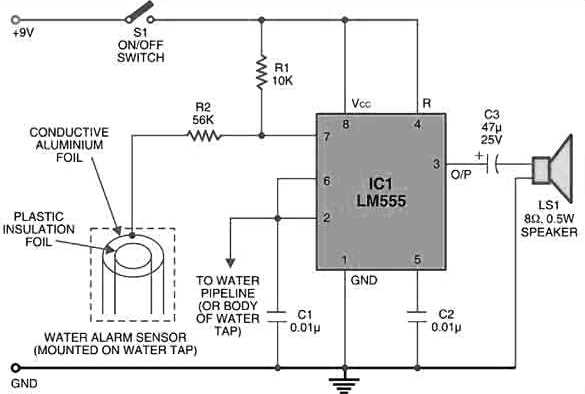

//www.addme-blog.com/wp-content/uploads/2019/10/IC-555-water-supply-alarm-circuit.jpg
我按电路图做的。当我接通电路时，扬声器发出永久的嗡嗡声。因此，我换了发言者。我用的是9伏电池。请帮我解决这个问题
谢谢你！
你忠实的
Bala，在pin7和pin6/2之间连接一个100K电阻，如果你收到报警声音，那么你的电路工作正常。在此之后，您可以删除100K，并在56K电阻和pin6/2之间加水，以验证相同的结果。如果你没有得到任何声音输出，那么你的IC可能是错误的，或者可能有一些其他的连接错误。
早上好先生
我晚点再告诉你。
谢谢你的及时帮助
欢迎你! !
先生,
按照你们的指导方针进行了测试，没有回应，替换了新的NE555。它运行得很好。
你是大师
谢谢先生
r.bala
很高兴它成功了，芭拉，请继续努力!
是的,先生
谢谢你！
我需要更简单的电路设计。
你好,
好电路。我想知道555和晶体管设计之间的预期差异的性能。我需要用两个不锈钢螺丝头探头来感知雨水，它们之间的间距约为3/8″(9mm)。
谢谢你！
克里斯
嗨，谢谢你喜欢我的帖子!不管传感探头之间的距离有多远，只要在探头之间检测到水，555就会产生更锐利的电导率，而晶体管的响应就不会那么锐利，它的电导率将取决于负载电流和传感探头之间的距离。当探针距离增加时，晶体管导通减小，反之亦然。
