汽车散热器热指示电路

提出的电路是非常有用的，它警告汽车司机之前，一旦散热器被加热超过预设水平。

它是如何工作的

该电路的工作原理非常简单，主要工作在汽车电池上。这里使用的是IC555，它是电路的核心。这里使用的热敏电阻触发IC的引脚，它反过来使其输出高，当温度超过预设水平时，它给出蜂鸣器指示。

使用12v可变电源，适当调整可变电阻，使蜂鸣器在一定温度下鸣响。

如何建立电路

你可以用蜡烛来设置电路。但记住不要把热敏电阻太接近蜡烛，否则热敏电阻损坏。设置好电路后，清洗热敏电阻，清除烟灰沉积物。

现在电路的设置已经完成。你可以把整个电路放在一个有电源和传感器孔的塑料外壳中。

将传感器(热敏电阻)靠近汽车散热器和车内电路。如果你觉得很难使用按键开关，你可以包括一个小开关，并将电路直接连接到电池。但每次都要手动打开。

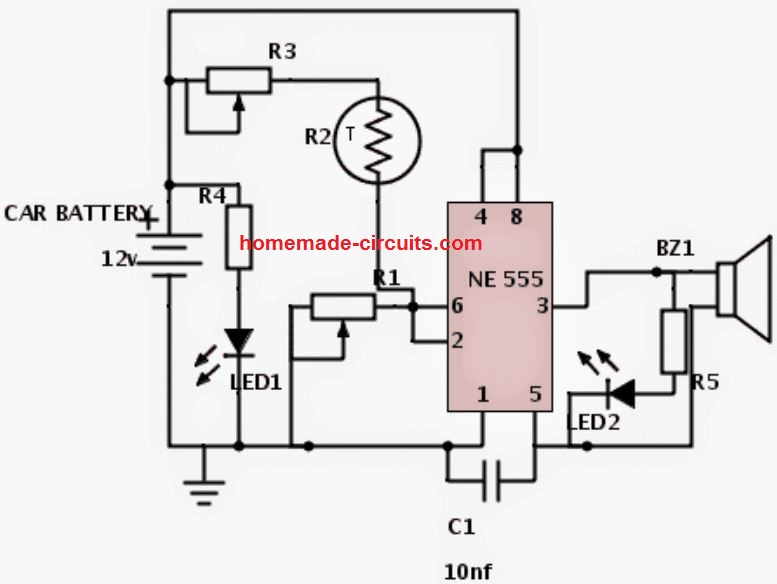

线路图

零件清单

• R1-5k可变电阻器,
• 50 k R2-NTC热敏电阻,
• R3-5k可变电阻器,
• r5 - 470欧姆
• LED1-green,
• LED2-red,
• C1-10nf。

作者:ss kopparthy
