低频主要覆盖地球的大气层。这个频率范围可能是由许多不同的来源造成的，这些来源可能是相当陌生的。可以制造VLF传感器设备来追踪这些频率，以研究隐藏在其背后的有趣秘密。史蒂文·奇弗顿先生对此进行了调查。
甚低频接收机传感闪电和其他微小的低频信号
这是我升级和改进的vlf接收电路，它能感应交流场的闪电，甚至还能接收舰船和飞机上的无线电。
这就是没有升级和修改的赛道的样子。
我甚至用了重力波检波电路加上它和其他实验电路
这是我对vlf接收电路的修改，以感知闪电和电磁脉冲和信号
我不太擅长技术解释，那就试一试吧。
在最左边的感应信号增强器，我试着用它来测试是否能得到更多的信号增强，
线圈的感应性质取决于细线的风量和磁通集中器，当信号被感应到线圈时，磁通集中，从而提高灵敏度。
如果你把它拿出来，信号的灵敏度和强度会下降，但在另一种模式下，电路仍然会像一个闪电探测器一样感应闪电。
噼啪声将表明和交流环境很好，它会感觉，但在低响应，除非你重新插入磁通集中器核心，那么从交流电源的哼声将增加很多。
现在vlf接收器部分将允许信号从感知头部分通过。
非常低的频率信号仍然会通过，但用0.1uf陶瓷进行了更多的过滤，然后它仍然会感应到交流电源的低响应，与磁通集中器核心移除了比它将核心留在线圈。
所以，如果你在电磁环境之外，把核心留在里面，以获得最大的灵敏度。这将是一个好主意，不戴任何电池操作的手表，因为我的感觉很容易与我的其他2 vlf接收器电路。
你的耳朵会因为响亮的滴答声而受到冲击，因为你手表上的电磁脉冲会通过整个电路被大大放大。
来自您手表的电磁信号是非常低的频率信号，所以这些信号将通过vlf接收器电路畅通无阻。
最后一个电路是音频放大器部分，所以你可以把耳机插进去听。
此外，vlf接收电路采用一个9伏电池和它的输入电压是连接到前感觉头部分，所以他们可以共享一个9伏电池。
第二个九伏电池供电音频放大器部分和它的好这种方式，如果你关闭vlf接收器部分音频放大器部分似乎仍然在使用一些电路。
当电源从vlf接收器部分，你仍然会得到一些信号通过它。
我已经得到了这些相同的结果与前2个其他升级修改vlf接收电路。
它仍然可以感应电磁脉冲从一个滴答作响的手表，但在低响应的通量集中器是由一些桶形环滑过一根棍子或杆状的核心插入线圈。
这个电路听起来也像一个喜剧接收器，接收奇怪的信号，去掉核心，所以它就像一个vlf接收器那样接收信号。
这个感应头被构造在一个面包板上，并且用一个已经制造的带音频放大器的vlf接收器进行测试。
我忘记提到电路也作为一个拾音器作为一个收音机或磁带播放器，当接近感线圈线圈和电路拾音器的声音，从任何磁带播放器的扬声器，也可能做同样的电话。

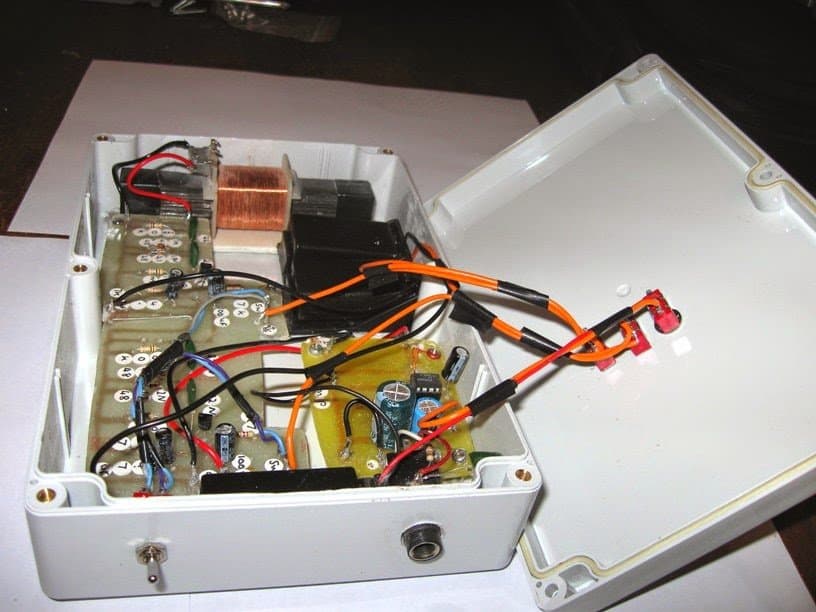

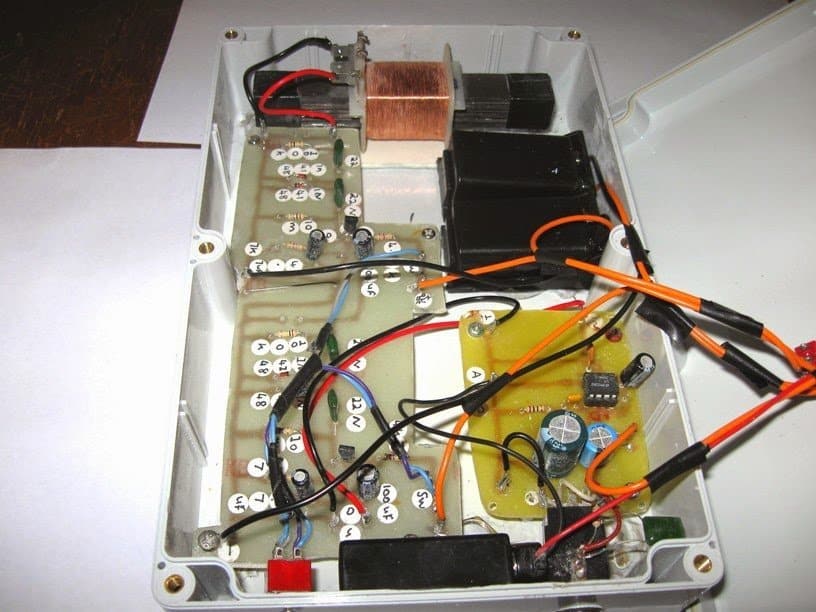

当我把我的手提相机靠近它时，它感应到它产生的电磁场这是我的vlf接收电路安装整齐的一些照片。
我很久以前就给你们发过邮件了我在网上找到的单级版本这是我以前的双级版本。

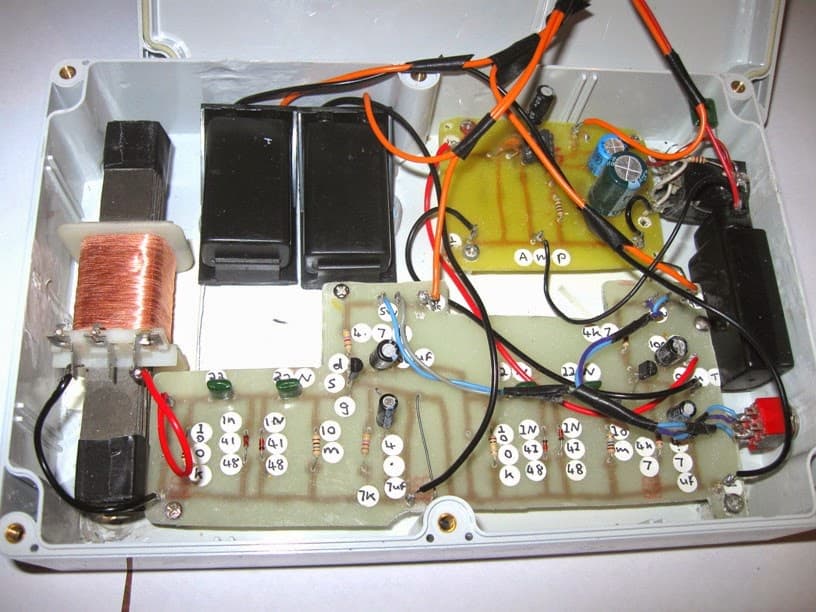

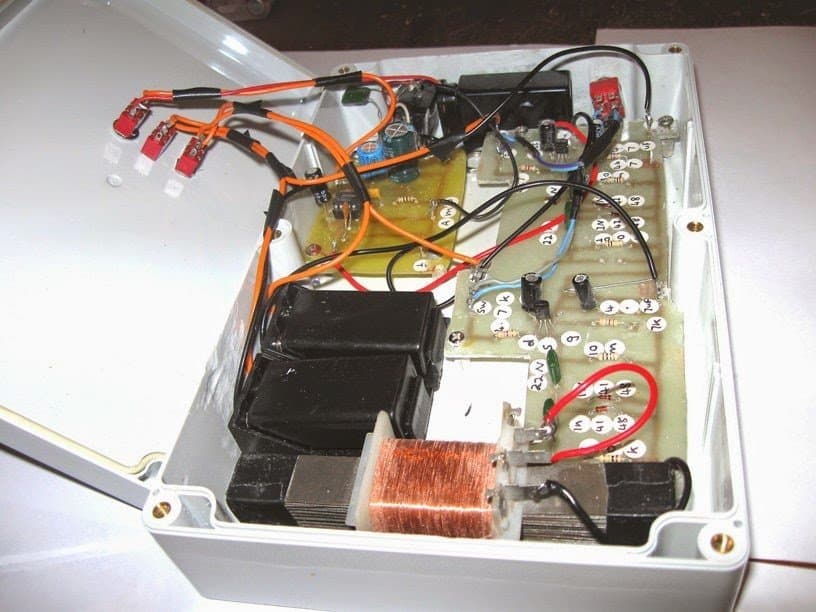

它是二合一的，线圈是一个电动剃须刀线圈与变压器铁片修剪和塞进集中电磁通量为更强的信号。
就像我不久前做的另一个一样，这个可以感觉到一英尺外一个滴答作响的模拟手表发出的电磁脉冲，所以想象一下一个UFO或地下装置。
这个电路很好地加倍了灵敏度，甚至还有一些我还不知道的东西。
该电路有2个vlf接收器连接和一个音频放大器，每个部分由一个单独的9伏镍氢电池供电，因此使用3节电池和1节lm386音频放大器。
我最初在网上找到这个的原始网站上说你可以通过增加另一个阶段来获得更多的敏感度，这就是它。
我有信心，我可以推动这一极限，通过集成3000万增益电路到设计和听到超过任何其他人可能听不到
你好!我看到原理图上s1-v1是错的!q1 q2 lm386 pin2 0v和gnd?
视> zarkinos从希腊!
V1在R1路径上出现了短路。
抱歉，我是说R4
画图的人好像把连接弄乱了，请参考第一张图，并做必要的修改
好的，谢谢，它是由其他一些业余爱好者设计的，所以可能他会记下它并相应地更正它。
你好，我需要买一个Vlf接收器，如果你有的话
嗨，对不起，我不制造工具包。
你好,
你认为这可以用作一个超高Q, LC槽电路的传感端，谐振频率约为63.2 kHz。水箱的谐振频率需要确定，在它有任何脉冲功率发送给它之前，它的脉冲输入频率匹配，关闭频率;它对电路的其他部分产生了太多的电流。我计划使用单一的“ping”信号到水箱，以确定它的自然共振频率是什么，在它是开启连续操作。
提前感谢你在这方面给我的任何帮助。
你好Scott，真的很抱歉，我对这个概念不太了解，因为它已经被另一个作者研究过了……
