这篇文章讨论了一个简单的超声波声音传感器报警电路，它可以被适当地设置为检测远远高于正常人类听力能力的声压，范围可能从20千赫以上。

超声波的概念

超声波或超声波很可能是在地球上人类存在之前由一些动物物种如蝙蝠、海豚和类似的其他生物发明的。它们基本上是用来定位可能成为这些动物潜在猎物的遥远物体。

这些信号是由这些动物体内振动的特殊器官发出的，这些器官从前方潜在的猎物反射回来，因此，生物能够通过反射波判断猎物的准确位置来定位猎物，并能够追捕猎物。

人类可能很晚才发现超声波，但在这里，我们将研究如何制作一个简单的超声波探测器，并用于检测这些正常人耳听不到的高频信号。

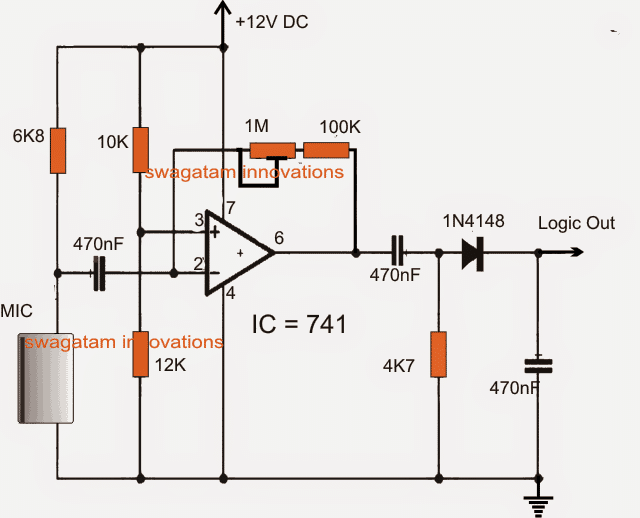

上图显示了一个简单的基于IC 741的超声波声音传感器报警电路。

这里使用的检测装置是一个普通的驻极体电容麦克风。mic输入馈送到IC引脚2的反相输入。

IC的引脚3被适当地固定到相对于IC的引脚2的适当选择的参考电压上。

通过IC的输出和反相输入的1M预设，也可以看到一个反馈链路。这个反馈链路使IC像一个高灵敏度的反相放大器一样工作。

因此，当电视、DVD播放器等电子设备被打开时，或感应到附近的移动电话时，信息通讯部可以探测到任何相关来源自然发出的超声波脉冲。汽车点火也可以使电路触发警报。

通过调整所示预设值，可以设置电路的检测增益或灵敏度范围。

超声波的高频声音范围时感觉到的麦克风,结果在逻辑脉冲生成高销# 6的IC适当准尺寸,和整流输出配置组成的系列470 nf耦合电容器和相关的二极管,电阻,电容滤波器设计。

高逻辑可以用作MCU电路的输入或简单地用于驱动继电器驱动级。
