红外近距离传感器是一种通过反射红外光束从传感器检测到在预定范围内的物体或人的存在的设备。
这里解释了三个有用的接近传感器的概念，第一个概念是基于一个普通的opamp LM358，第二个使用IC LM567的功能与锁相环的原理，确保非常准确的检测响应。第三个电路使用无处不在的IC 555。让我们通过一步一步的解释来学习每一个。
概述
有一个传感器长列表现在市面上可以买到的。
其中一个传感器是近距离传感器。
在这篇文章中，我们将阐明如何接近传感器的工作，并提供必要的知识，使这个项目在家里。顾名思义，该单元检测物体是否靠近或远离它。它们可以以不同的方式设计。
但是，最常见的方法是一个基于红外线和OPAMP。这种装置的一些常见用途可以在手机、自动冲水系统、自动水龙头、烘手机和永不坠落的机器人中看到。
组件的要求
1.红外led：电源时，每个LED都会发出某种形式的电磁辐射。从我们的家庭经验中，我们已知发出可见光的LED。
但是，也有一些特殊的发光二极管发射红外线。正如可以有不同颜色的可见led一样，IR led也可以发射不同波长的光线。红外线可以有不同的波长，可以吸收属于其波段的任何值。
因此，所使用的红外光电二极管必须能够检测出由红外发光二极管发出的特定波长的红外，这是非常重要的。
2.IR光电二极管：这是一种特殊类型的二极管其在反向偏置的反向偏置时为IR射线检测．在没有红外辐射的情况下，它有很高的电阻，几乎没有电流通过它。
但当红外线照射到它身上时，它的电阻就会降低，并且允许与辐射强度成比例的电流通过它。
利用光电二极管的这一特性，在红外光线入射时在近距离传感器中产生电信号。
3.OP-AMP（IC LM358）当前位置运放或运算放大器是一种多用途集成电路，在电子界备受推崇。
在这个项目中，运放被用作比较器。LM358集成电路有两个运放，用一个运放就可以制作出两个接近探测器，使用运放是为了将模拟信号转换成数字信号。
4.预设预置基本上是一个有三个端子的电阻器。
预设的功能是将可用的总电压以一种用户可以访问其中一小部分的方式进行分割。我们只需要把中间终端设置到一个合适的位置。
预设设置了上述输出电压的阈值电压。可以通过使用合适的螺丝刀旋转头部来手动设置为任何值的电阻。
5.红色发光二极管:我在我的项目中使用了红色的led，但一般来说，任何颜色的led都可以使用。它作为一种视觉信号，表明障碍物已经足够近了。
6.电阻:两个220欧姆和一个10k欧姆。
7.电力供应: 5 v到6v。
它是如何工作的
接近传感器工作原理相当简单。典型的概念是两个相互平行的led–红外发光led和光电二极管。
它们充当发送-接收对。当一个障碍物出现在发射器射线前面时，它们被反射回来并被接收器拦截。
根据光电二极管的性质，截取的IR射线减小光电二极管的电阻，并且产生所得到的电信号。该信号在实践中是10K电阻上的电压，其直接馈送到OP-AMP的非反相端。
运放的作用是比较给它的两个输入。
光电二极管是给非反相的信号针(针3)和阈值电压电位计了反相针(针2)如果在非反相电压销大于反相销运放的输出的电压高,否则输出低。
总之，在这个电路中运算放大器将模拟信号转换为数字信号。
输出:
传感器输出可采用两种形式：模拟和数字。
数字输出的形式为高或低。接近传感器的数字输出信号可用于停止避障机器人的运动。只要障碍物足够靠近，信号就可以直接反馈到电机驱动器的输入引脚，以停止电机。
模拟输出是从零到某个有限值的连续值范围。这种信号不能直接给予电动机驱动器和其他开关设备。首先，他们需要由微控制器处理并通过ADC和一些编码转换为数字形式。此输出表单需要额外的微控制器，但无需使用OP-AMP。
完整的电路Digaram
更新的管理
上述电路设计也可以使用普通的单opamp IC 741构建，如下所示：
视频剪辑
2)精确接近检测电路(阳光免疫)
下面的帖子解释了一个精确的红外(IR)基础上的接近探测器电路，集成了集成电路LM567，以确保可靠的，和安全的操作。这个电路不受阳光或任何其他环境光的影响，并且不会受到影响，直到调谐的反射信号被传感器接收到。该设计还可以作为一个障碍物探测器。
电路的概念
这个设计是我在网上寻找一种准确可靠又便宜的接近传感器电路时发现的。
通过以下描述的帮助可以理解电路：
参考下面所示的红外(IR)运动检测器电路，我们看到的设计包括两个主要阶段，一个涉及IC LM567，另一个与IC555。
基本上集成电路LM567成为电路的核心，该电路仅执行生成/发送IR频率的功能并且还检测到相同的功能。
此外，该IC有一个内部锁相环路电路，使其高度可靠的频率检测电路应用。
这意味着一旦它读取并锁定到一个给定的频率，它的检测功能就锁定在这个频率上，因此任何其他杂散干扰，无论它有多强，都不会影响或扰乱它的功能。
电路操作
由R3，C2确定的内部振荡器频率通过由T1，R2组成的电流控制级来供给IR二极管D274。该频率决定芯片的中心频率。
在上述条件下，IC得到设置并集中在上述频率产生恒定的高在其输出引脚#8。
IC的输入引脚#3等待接收一个频率，该频率可能正好等于IC的上述“中心”频率。
红外接收器或传感器通过IC的引脚#3连接，正是出于此目的定位的。
当来自LD274的红外光束发现一个障碍物时，它的光束被反射并落在适当位置的探测器二极管BP104上。
从LD274的IR频率现在传递到IC的输入引脚#3，因为这个频率将完全相同的设置中心频率的IC, IC识别这个，并立即切换其输出从高到低。
上述IC 555引脚2处的低触发器被配置为单稳态，反过来开关其输出高，导致连接的报警器爆炸。
只要红外传感器/探测器的干扰持续并允许光束被反射，上述情况就会持续存在。IC555包含了R9和C5，即使在运动或障碍物离开后，IC555的输出对所连接的蜂鸣器仍有一定的延时关断状态。
为了调整延时效果，R9和C5可以根据喜好进行调整。
上述解释的电路也可以用作接近检测器电路和障碍物检测器电路。
电路图
测试电路
下面的测试电路显示了如何验证基于LM567 IR的基本设计的结果。示意图如下:
如你所见，只有LM567阶段被纳入设计，而IC 555阶段已被淘汰，以保持基本测试程序更简单。
在这里，红色LED在引脚#8的IC灯，并保持照亮，只要IR LED被保持在1英尺的距离内彼此平行。
如果你尝试更换Tx红外红色发射器LED与其他一些外部源有不同的频率，LM567是停止检测信号和红色LED将停止发光。
光电二极管不是关键，你可以使用任何类似或标准的光电二极管发送和接收led。
视频剪辑为上述测试设置:
3)另一种基于IC 567的接近传感器设计
正如上面所述，这个电路的特殊之处在于，它不会被直接的红外辐射激活或触发，而只有反射的红外辐射击中探测器才会触发电路。
在电路的中心是一个单独的567音调解码器IC（U1），它执行一个双重功能：它既作为基本的红外发射机驱动器运行，也作为接收机运行。电容器C1和电阻器R2用于将U1的内部振荡器频率固定在1 kHz左右。
从U1在引脚5处输出的方波应用于Q1基。晶体管Q1被设置为一个发射-输出放大器，在LED2阳极上连接一个20毫安脉冲。
晶体管Q3接收到LED2的IR输出，并将其传输到Q2以获得更大的放大。Q2放大后，信号被施加回引脚3处的U1输入端，触发引脚8变为低电平，开关LED1。
当需要时，LED1可以用光耦代替，以切换几乎任何交流操作负载。因为电路非常简单，几乎所有的设计方案都能工作。
IR发射器(LED1)和光电晶体管(03)必须安装在大约一英寸的距离内并排放置，并聚焦在完全相同的轨道上。
可能需要测试一对红外器件的间距和安装观点，以确定探测器和发射器之间任何指定范围的完美位置。
作为拇指的规则，IR发射器/探测器对之间的英寸间隙使得接近电路可以发现大约一半至1英寸的目标。更轻的阴影目标反射得多，并且可以在比从更深元素创建的距离增加。只要接近传感器拾取调谐的IR信号，控制电路继续打开，一旦信号消失，输出关闭就会关闭。
4)采用IC 555电路的接近检测器
在第三个设计中，我们讨论了一个简单的基于IC 555的接近探测器电路，它可以用于检测从距离的人入侵。
电路操作
红外近程探测器是电子自动化应用领域中最有价值和应用最广泛的电路之一。
我们通常可以看到它在自动分配器中使用，自动干燥机单元和一些特定的变体可以在百货商店的自动门中见证。
所提出的接近检测器电路的工作原理采用IC 555
在设计中，集成电路LM555以相对较低的频率实现了电压峰值脉冲的快速爆发，该脉冲以红外光束射流的形式通过红外LED传输。
这些透射脉冲聚焦朝向所需的区域被监视，并且当在策略性地在光电晶体二极管上检测到受试者或入侵者时被反射回，用于接收这些反射信号。
一旦发生这种情况，接收到的信号将经过处理，以使附加的继电器机制和随后的报警设备被激活。
为了测试上述实施方式，可以通过监控中继操作，例如通过在聚焦区域中移动，在约1米的距离内来检查物体的对象可以通过监控中继操作来介绍。
当反射信号击中光电晶体管时，它在1M槽上产生电位差（可调），并触发相关的达林顿级，进而激活配置为单稳态电路的右侧555级。
继电器被激活响应，并保持ON取决于单稳态预定的时间延迟由1M和10uF电容设置。
电路图
提出的基于ic555的红外接近探测器电路的零件清单。
2—IC lm 555
2-- IC插座8针
1--继电器12 V 5引脚
1—通用红外光电晶体管
1—通用红外二极管
3-- BC547
2——电容器。10 uF / 50 V
1-1N4148二极管
1-红色led 5mm
1——68 H
1——1 k5
2——10 k
1——100 k
1-- 470 R H所有1/2 W
1- 10k 1/4 w电阻连接在1M预设中心引线和BC547对之间
IC 555插脚引线
嗨Swagatam,
我试图建立一个电路，将增加它的输出，作为一个人接近电路。这个想法是根据人与设备的距离来驱动LM3915发光二极管。当一个人靠近时，更多的led被点亮。我不确定使用哪种接近电路:红外线，电容式，超声波或其他。我也会把这个问题贴在你的LM3915博客上。谢谢!
嗨，诺曼，这可能不可能使用红外电路。通过目标身体的可见光探测，这是可能的。当人走近时，反射光强度将增加，可转换为视觉显示。然而，这可能通过超声波电路或多普勒效应电路实现，如下文所述：
//www.addme-blog.com/ultrasonic-wireless-water-level-indicator-using-arduino-solar-powered/
//www.addme-blog.com/motion-detector-circuit-using-doppler-effect/
嗨Swagatam,
我正在使用红外接近开关为ZDS100报警驱动器供电。我想在桌上设置报警箱时关闭接近开关。如果它被拾取，我希望警报被激活。我构建了电路，当盒子（包含红外发送器和接收器）远离桌子并在离桌子大约3英寸的地方关闭时，它会工作，但当盒子非常靠近桌子时，它会再次触发。所以实际上它有两个触发距离。用于打开和关闭警报的IR部分由LM358组成。输出驱动BC327晶体管，该晶体管使继电器接地，继电器为ZDS100和压电电路供电。压电陶瓷由三脚架压电陶瓷升压电感升压。如果需要，我可以给你发一份示意图。谢谢
嗨,诺曼,
如果电路设计为在盒子靠近桌子时触发OFF，那么当盒子放在桌子上时就不应该再次触发ON，这表明电路故障。
你可以以上述接近电路中的任何一种为例，所有这些设计都不能在接近物体时重复开/关。
很抱歉，由于时间不够，查看schematic对我来说比较困难，我只能为自己的schematic提供帮助。
我很高兴知道这个网站。我从中学到了很多。
我已经能够建立传感器使用lm567 ic和它工作像魔术。但是我怎么把它连接到继电器来驱动负载呢?
谢谢你喜欢这个网站，非常感谢。您可以添加以下继电器级与引脚#8的LM567开关继电器ON/OFF，以响应障碍。
非常感谢您的快速回复。非常感谢，先生
欢迎您的光临!
美好的一天,先生,
我添加了这个中继网络，但是没有得到响应。我一打开系统，整个电路就不停地关闭。旅行。起初我认为继电器不好，我尝试了三个继电器(12v)，但得到了相同的结果。
先生，我该怎么办?
在继电器线圈之间的二极管是1N4007。山姆的事，我试过没有1N4007二极管的系统。
请帮助。
谢谢
福音，我提供的继电器电路是正确的，因为引脚#8应该成为低，当IC检测到一个障碍。将LED从正极线连接到IC引脚#8的电路，通过1K电阻....并检查LED对障碍物的响应。如果LED没有响应，那么电路就是不工作。如果LED工作，那么继电器电路也必须工作。
您好，先生，我按照您说的做了，集成电路工作得很好，但是继电器驱动不太好。我不知道我在哪里错过了。
我按指示接通了
我用9v电源给集成电路供电
和12v电源的继电器驱动器。
虽然我注意到，当我使用一个5v继电器，它给了一个信号，拾起，但在第一次试验后离开。
拜托我该怎么办?
谢谢你，先生
嗨，福音，我很高兴电路正常工作，这意味着引脚#8 LED是亮的，对吗?记住，只有当目标出现在传感器附近时，引脚8才会低，当目标或障碍物被移除时，引脚8将再次变高。我希望你在继电器晶体管的底部使用了一个10k的电阻。最好，你必须使用5V来操作LM567，因为9V是IC的最大限制，对于IC来说是不安全的。
另外，将一个LED串联到继电器晶体管的基极上，这样可以精确地指示电流是否通过晶体管基极。由于我们使用的是PNP晶体管，LED的阳极将朝向基极，而阴极朝向IC的引脚8。
我建议尝试以下设计，因为它是一个测试的设计：

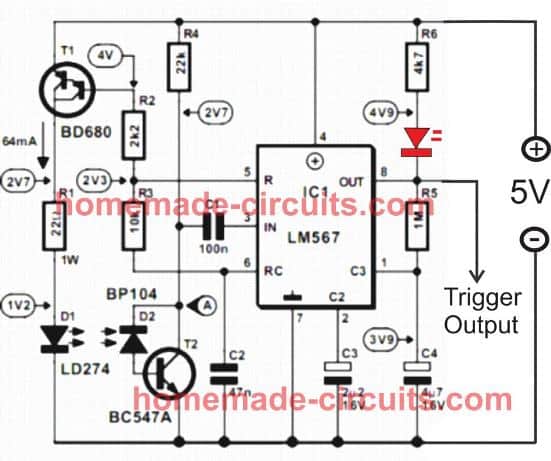

//www.addme-blog.com/wp-content/uploads/2013/10/LM567-test.jpg
