该帖子介绍了一种基于LED的入侵者位置指示器电路，其将指示窃贼在整个安全走廊中的位置，因为该人员试图潜行到该地区。迈克尔先生要求的想法。
电路目标和要求
- 你的文章很好，写得很好。可以,先生关闭和打开车门安全电路装在铁门上?
- 主席先生可以帮助我有一个安全电路，安全电路将有五到十（5-10）个发光二极管，指示房屋中入侵者的位置。
- 电路将这样工作，当入侵者在你的大门，LED将点亮，当他或她进入你的院子，第二个将点亮。
该设计
所要求的想法实际上可以通过以下几个非常基本的电路来实现:
使用LED /异地恋激光束中断方法．
使用一个接近传感器电路
使用压电器件传感器
用一个PIR基电路．
在这里，我们将选择最简单的四个选项，并利用压电传感器概念来实现位置入侵者指示器电路，并检测可能跨越前提下的禁止部分的入侵者。
如下图所示，所提出的入侵者位置指示器安全电路可以通过将许多这样的模块定位在需要监视的所有这些区域中来构建。
怎么运行的

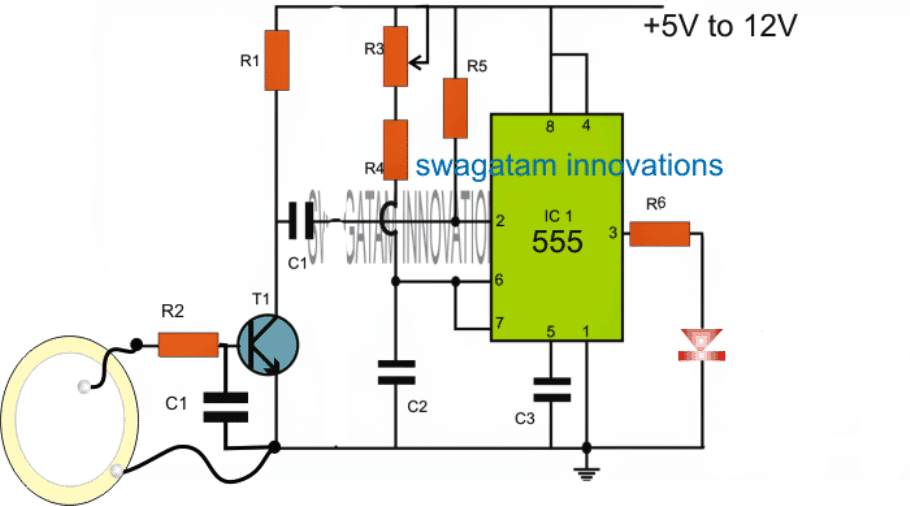

电路基本上由一个组成采用IC 555的单稳态多频电路当T1通过附加的压电蜂鸣器元件激活时，它被激活。
我们已经从我们之前的一个帖子中了解到如何使用压电来发电，在这里，同样的概念是强制触发晶体管响应一个物理打击或振动对压电。
为了实现入侵位置指示，可以将一个这样的单元定位在每个所选择的战略位置，其中压电元件隐藏在地毯或门垫内。
当入侵者试图穿越安全区域时，这个人会踩到安装压电片的地毯或门垫上，在这个过程中触发电路，照亮了领导．
电路模块可以安装在压电元件附近的某个地方，LED端接并安装在需要LED显示的位置。
R3，R4和C2的值确定了多长时间LED保持“ON”状态，然后“OFF”状态一旦压电被触发，这些可以适当地调整以获得任何所需的照明周期长度。
零件清单
- R1 r4 r5 = 100k
- R2 r6 = 1k
- R3 = 1米罐
- C1在T1基础= 1UF极性或非极性
- T1处的C1 = 4.7uF/25V
- C2 = 100 uf / 25 v
- C3 = 10 nf
所有弹出框响亮而清晰,以及发出召唤我不完全理解为什么C1是做我undertood迄今为止,电容器块直流电流,并允许交流电流与求职者的阻抗,但这里销2高总是,一旦它被0低或地面555开始计时,对于这个c1先生，电容器总是会看到地面，因为c1总是会阻挡直流电流，所以只有电容器才会有很多混乱，感谢.....
2号引脚C1只有在T1导通时才会看到地面，但因为电容器在充电时就会停止导电，所以C1也只是暂时导通，直到通过T1充满电。
简而言之，C1确保无论T1开关ON时间，引脚#2接地只有几分之一秒，以启动其触发。
哦，我明白了，所以C1允许一旦脚停止踩在压电上，555和led就会关闭?所以是555一直看不到地面，但一段时间后开路?
不，C1确保IC限制引脚2接地只在几分之一秒内，不管在那一瞬间压电被踩了多少次…
是PIN＃2始终通过100K电阻看到正极电阻，直到T1导电的时间
谢谢，我已经学习了很多关于你的电路，最后一个问题，是可以在串联使用电容器的第二个蜂鸣器中转动蜂鸣器，我希望一个基本的PIR传感器转动晶体管和继电器，但是我会喜欢这种情况一个微小的嗡嗡声，但是我猜电容器会影响电路，然后我变得复杂
是的，这是可能的，只是连接一个压电蜂鸣器并联到负载或继电器线圈与串联电容器(10uF)....并连接一个1M电阻并联这个电容器，以确保适当的放电每次单位关闭。
你好Swagatam，我对我正在制作的电路有一个问题。它是一个小模拟阵营报警，对误报的安全性很大。我遇到了问题，因为我无法做到这一点。请你看看电路图，也许你能够帮助。我怎样才能发给你图表？
你好，赛勒斯，如果ic熟悉，那么也许我可以帮助你....你可以把它发送到我的电子邮件ID，看我的联系页面找到它。
你好，你能建议一个基于断线(细长铜线)的电路吗?我需要它来保护营地不受入侵者或熊的侵害。它应该有解除武装延迟，以便设置装置和防误报警。谢谢你！
您可以尝试以下概念：
https://www.homemade-circulay.com/2011/12/12/how-to-build-and-install-simple-car.html.
在这里，警报只会响起几秒钟，然后停止，这可以通过增加C2/R2/R3的值来增加
先生，
你会知道等效的SS8050吗？
谢谢
你可以试试2N2222
好日子先生，
我可以知道T1的零件数吗？
谢谢你！
雷夫，你可以用BC547。
