如何测量BJT的增益(β)

在这篇文章中，我们将研究一个简单的运放电路设计，它可以用于测量一个特定BJT的beta或正向电流增益。

什么是beta (β)

β (β)是每个BJT固有的正向电流增益。它根据放大电流的能力来决定特定器件的效率。

这些值可以通过实际(实用)值的最小值或近似值在特定设备的数据表中基本找到。

这意味着人们可能不知道一个BJT的真正正向增益值，直到它在一个给定的电路中实际测试。这可能是一个乏味的外观，除非我们能够做它与一个简单的电路解释如下:

请注意，两个具有相同名称的晶体管(如BC547)可能有不同的贝塔值。下面的电路可以得到特定晶体管贝塔的值。

操作细节

参考电路图，我们可以看到它包括一个电压-电流转换器在晶体管的左边，而一个电流-电压转换器在右边。左边的电压-电流转换器负责控制晶体管的发射极电流，就像电流-电压转换器负责控制晶体管的基极电流一样。

后一种变换器的设计很容易通过使用反相运放而不包括输入电阻来实现。

可以模拟，当基极电流流过虚拟地(X点)时，只要输出VB与运算放大器的输入电流(Ib)成比例，电势(电压)就不受电流的影响。

现在控制发射极电流的电路是电流到电压转换电路，它将电流提供给晶体管的发射极。

晶体管的基极保持在零伏(当虚地馈电给运算放大器的倒极和非倒极时)，这样发射器上的电压就保持在-Vbe。

这确保了发射器电流与电压转换器的输入电流建立，并且通过测量电流-电压转换器的输出电压得到产生的基极电流。

也就是说,

= 1 + Ie / Ib. As Ie = VA / R1 and Ib = VBR2
= 1 + [VA x R2] / [VB x R1]

R1 = R4 = 1k, R2 = R3 = R5 = 100K， = 1 + [VA x 100K] / [VB x 1k]。

代入V+ = VA，晶体管的β (β)由式得到:

β = 1 + 100 v + / vb

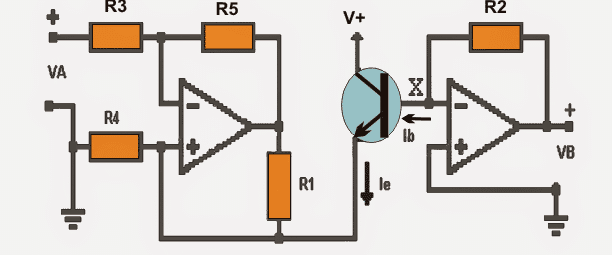

线路图
