这是为美国800兆赫(870-895兆赫)手机频段设计的射频干扰机。它的工作原理是在手机的工作频率范围内产生一个压倒性的射频载波。
电路操作
一台Exar XR2206多用途发生器将作为三角波发生器，为干扰机电路的扫描部分供电。
扫描发生器将处理Z-Communications V580MC04电压控制振荡器（VCO），以大约850-895 MHz的速度为大约100 kHz。
VCO无疑是移动电话干扰过程中的关键部件。这是一个小的四端器件(Vcc, RF输出，电压调谐和接地)，转换成首选的低电平RF输出信号，具有标称程度的麻烦。
遗憾的是，设计用于覆盖我们可能需要的频率范围的vco并不容易获得。像Mini-Circuits和Z-Communications这样的制造商特别喜欢电子爱好者的业余爱好者，他们准备单独推广他们的VCO产品直接或提供给你附近的供应商。
你决定的VCO应该包含手机基站的下行波长(发射塔发射)的频率范围，这可能需要被干扰。
你经常试图干扰接收器，因此，你会想要干扰移动基站(手机)的接收波长——这恰好是手机发射塔的发射频率。所有这些频率可能会在世界范围内发生不同的变化，但总的来说，方法将继续保持不变。
压控振荡器
一对5科姆多匝电位器被设置来为压控振荡器的调压线提供一个预定的直流偏置。这样做的目的是使扫描三角波具有正直流电压偏置，以帮助扫描三角波在所需干扰频谱内“居中”。三角波的幅值与干扰频谱的频宽相协调。下面是一个使用标准VCO的视图:
在我们上面的讨论中，一个典型的VCO具有从0到+6 VDC的电压调谐在790-910 MHz之间的能力。结果是大约20兆赫的调谐/伏特。每伏。
这意味着，如果您希望“堵塞”频率范围在870-890 MHz之间，则必须具有+1伏峰顶三角波，具有+4伏的直流偏移。
这可能是一个在+4和+5 VDC之间扫描的电压信号(从地面参考)，以及可能在870- 890mhz之间扫描VCO的RF输出。话虽如此，实际上，电压-频率映射并非如此关键。。
射频干扰器序列的另一个重要部分是末级射频功率放大器。这可能被认为是一个阶段，隔离一个小的射频输入信号，例如在+10 dBm(10毫瓦)，并扩大到约+36 dBm(4瓦)和进一步。
这种放大器的易于获取源来自一些丢弃的模拟手机本身。一些未使用的旧手机（摩托罗拉，诺基亚，uniden等）可能采用宽带RF功率“混合”模块，这有助于使其结构非常麻烦和缩放。
这些类型的RF模块设备在频率方面是相当宽的，并且设计用于舒适地放大位于其指定范围之外的RF信号。增强模块的RF功率控制偏置（VAPC）或VDD电压可能另外提取更多的增益，但也可能#ballow＃影响电源模块的预期寿命。RF功率模块可能需要与显着且良好的抛光散热器连接，并且可以在更高功率放大器上实现冷却风扇。
采用PF0030射频放大器集成电路
为了完成这个项目，我们将使用日立PF0030 820-850 MHz射频功率放大器模块，该模块是从一个使用或丢弃的CT-1055 Radio Shack/Nokia手机中提取的。
这些典型的设备被分配到超过900兆赫，仅在那些上层频率rage ..应用Vdd电压在+15至+17 VDC可能略微增加可访问射频功率输出。我已经拉了这些达到10+瓦特的输出在适当的布局下，并与一个大型散热器固定，已经说过，它通常不会采取危险的情况。Press upon保持最佳的射频输出功率约5至8瓦。
合理数量的宽带射频功率混合板很少使用超过+13 dBm (20 mW)的射频输入来运行预期。直接从VCO的射频输出供电，而不需要任何额外的射频预放大阶段，这可能是非常正确的。提高射频输入功率可能只会影响功率模块的寿命，并可能对输出增益造成名义应力。
优化天线
任何无线电技术的关键领域都可以是天线。在天线部件（和同轴电缆）上抛出慷慨的金钱，并且您将在途中最小的麻烦。依靠糖果园和一些鳄鱼剪辑，您将希望每天联系我数百万次抱怨它不起作用。
然而，好事是，你可能很好地从（可能）垃圾的模拟手机中挖出一个合理的良好的天线。那些磁性或后备箱安装的天线最能兼容。玻璃安装天线或类似“坚持”的东西传统上是令人讨厌的。方向增益（YAGI）天线也可以尝试增强干扰器的工作范围，仍然只是在天线所指示的区域中。对于大多数RF干扰实现，可以认为高增益，全向天线可以非常成功。对于自制原型原型，您可以思考缩小（或向上）900 MHz乐队业余无线电频带天线。

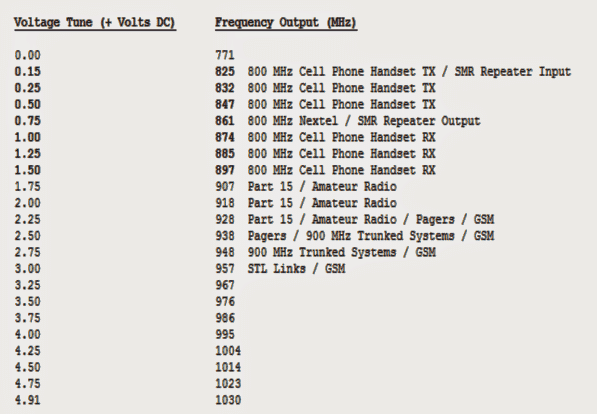

下面显示的是Z-Comm V580MC04 VCO的电压 - 频率映射。RF输出功率在全频谱上约为+ 8 dBm。
以下形象显示了旧的无线电棚CT-1055（Cat No.17-1007a）800 MHz Band模拟蜂窝电话的概述。

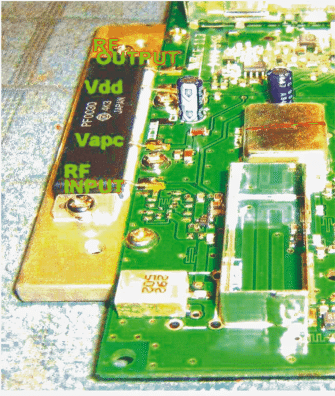

您可以看到存在的日立PF0030射频功率放大器IC模块安装在一个散热器，和充足的散热器化合物被使用在设备和散热器之间。在讨论的原型中，整个集成电路连同散热片被回收利用。
如果你身边没有这样的alanogue手机电路，你可以从市场上购买全新的，同样的引脚细节如下:

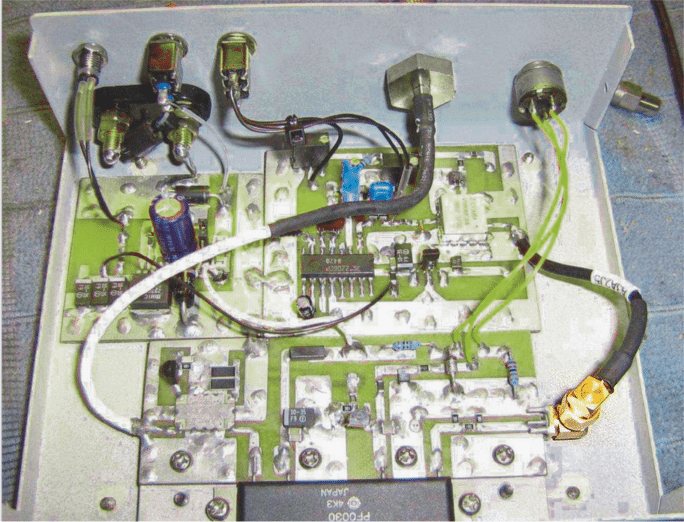

以下图片描绘了完成的800 MHz蜂窝电话干扰单元的概述
上述的替代方案如下:

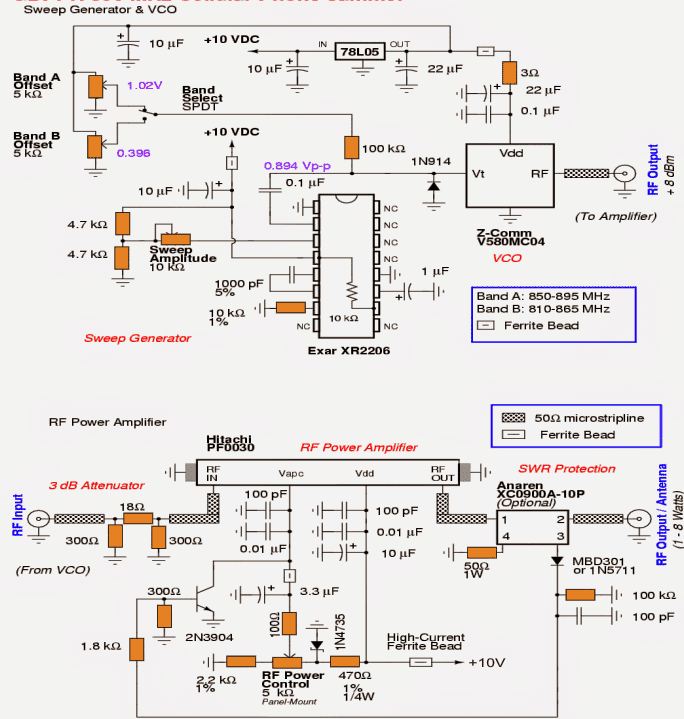

以上所述手机干扰器电路图完整:
(礼貌:https://blockyourid.com/ gbpprorg /毫升/ celljam1 /)

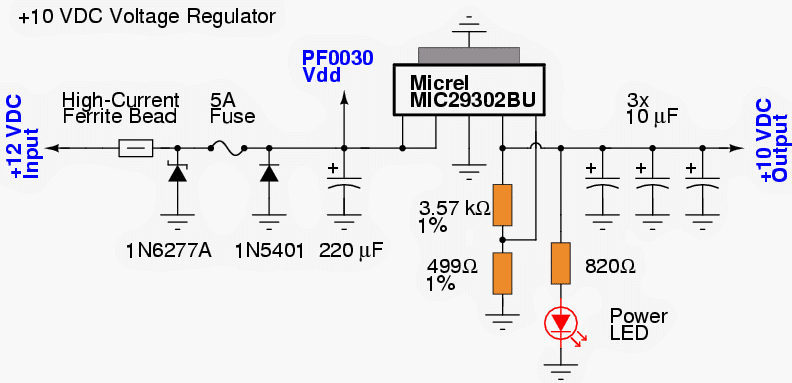

10V稳压电源供上述手机干扰机级使用
