在这篇文章中，我们试图分析什么是恒流源，它如何影响负载，或如何正确地与负载一起使用，以达到最有效的结果。
下面我和Girish先生的讨论将清楚地解释什么是CC或恒流是如何工作的。
恒流源的工作原理。
吉里什先生提出的问题。
我正在尝试建立一个基于Arduino的带显示器的锂离子充电器，但我有很多困惑，如果可能的话，请尝试纠正我的困惑。

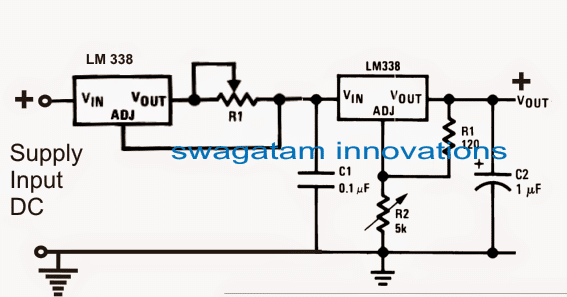

我附上了一个图表，它与我正在使用的图表相似。
LM317在CC和CV模式下，我用1.5欧姆1瓦电阻器将电压限制在4.20V，电流限制在800mA（对于2AH电池）。
我得到准确的4.20V输出(开路)和短路电流确切的0.80A。
但是当我连接一个锂离子电池(一半充电的是笔记本电脑的旧电池)时，电流消耗仅为0.10A，几乎放电的电池消耗不超过0.20A。
如果以这种速度充电，可能需要10个小时或更长的时间才能充满电池，这是不可行的。
是否可以强制电流以0.80A的速率流过蓄电池？
据我所知，电池状况良好。
电流会被强制进入负载吗
我的第二个问题是：恒流源是将电流泵入负载还是仅仅是一个最大电流限制器？
答复
如果你供应4.2V和800mA到3.7V/800mAH或2AH电池，那么一切都是正确的，没有什么应该改变，因为你的充电规格是完美的。
如果蓄电池未以给定的满载率充电，则问题在于蓄电池而非充电程序。
如果可能的话，您可以尝试使用另一个仪表确认结果，以确保完全确定。
顺便说一句，一个好的电池应该已经接受了0.8毫安时的充电率，应该已经显示出它的体温立即上升…如果不是这样的话，那么我猜问题是与电池。
你也可以试试另一个锂离子电池，看看它是否表现出同样的方式。或者你可以试着将电流提高到满1.5安培，并检查响应，但要确保将ic安装在一个良好的散热器上，否则它们将关闭。
恒流源不会泵送电流，它的工作是在任何情况下不允许负载消耗超过CC指定值的电流。然而，最终是负载决定了它应该消耗多少电流。电流限制器只会在超过指定额定值时停止消耗，仅此而已。
反馈Mr.Girish
没错，我也发现了，但在YouTube上，我看到很多人说它“泵”电流通过负载。他们用100欧姆的电阻将电流限制在12.6毫安，我得到的短路电流约为12.6毫安，他们串联了许多LED并读取读数，电流保持在12.6毫安。输入电压升高至24V，但LED保持不变，没有任何损坏。
链接：www.youtube.com/watch ? v = iuMngik0GR8
我也重复了这个实验，得到了同样的结果。我认为这可能看起来像当前的“泵送”，但显然不是“泵送”。
我认为这个视频的结论不能应用于锂离子电池，因为led是电流驱动的设备。
在锂离子电池的情况下，如果我们串联两个，我们必须提高电压到8.4V，而不是保持相同的电压或无条件更高的电压作为led。
我猜是我的电池坏了。
答复:
在视频中，这个人说一个1安培的恒流源会把1安培推到1欧姆，也会推到100欧姆，而不管电阻值是多少？这意味着它将对1K电阻器执行相同的操作？？这是非常不正确的…只要用1K阻力试一下就可以了。
你可以应用欧姆定律，很快得到结果。
恒流仅仅意味着电源永远不会允许负载消耗超过电源指定额定值的电流，这是任何恒流电源的最终真理。
负载最终决定了它将消耗多少电流。。。。如果加载V规格与源V规格匹配。
这就是为什么我们在不同的LED上使用不同的电阻器的原因，因为电阻器确实根据其值抵抗电流。
它可以是任何类型的负载，无论是电池、LED、灯泡还是SMPS，只要V规格与源V规格匹配，电流绘制将由负载决定。
电流源只能等待负载尝试拉动超过额定值的电流，此时CC开始动作并阻止负载这样做。
我们的电源输入有大约50安培的电流CC，这是否意味着它将推动我们的电器中的电流，然后我们会看到我们的电器不时着火……；）
你可以通过泵送电流引起烦恼的电压，即通过增加V超过负载的额定V，这在技术上是错误的。
反馈：
我也同意这一点，我认为LED之所以能够在24V下点亮而没有任何伤害，是因为电流限制在12.6mA，这也会影响电压（V和I是成比例的，其中没有电压调节器）。由于电流恒定，终端LED电压也必须保持相当恒定。我做了同样的实验，在17V的输入下，LED上得到了2.5到3V的电压。
答复:
是的，这是另一个方面，如果电流低于负载的最大电流规格，则电压将降至负载的额定V规格，无论输入电压增加，……但如果电流大于负载额定值，则不会烧毁负载。

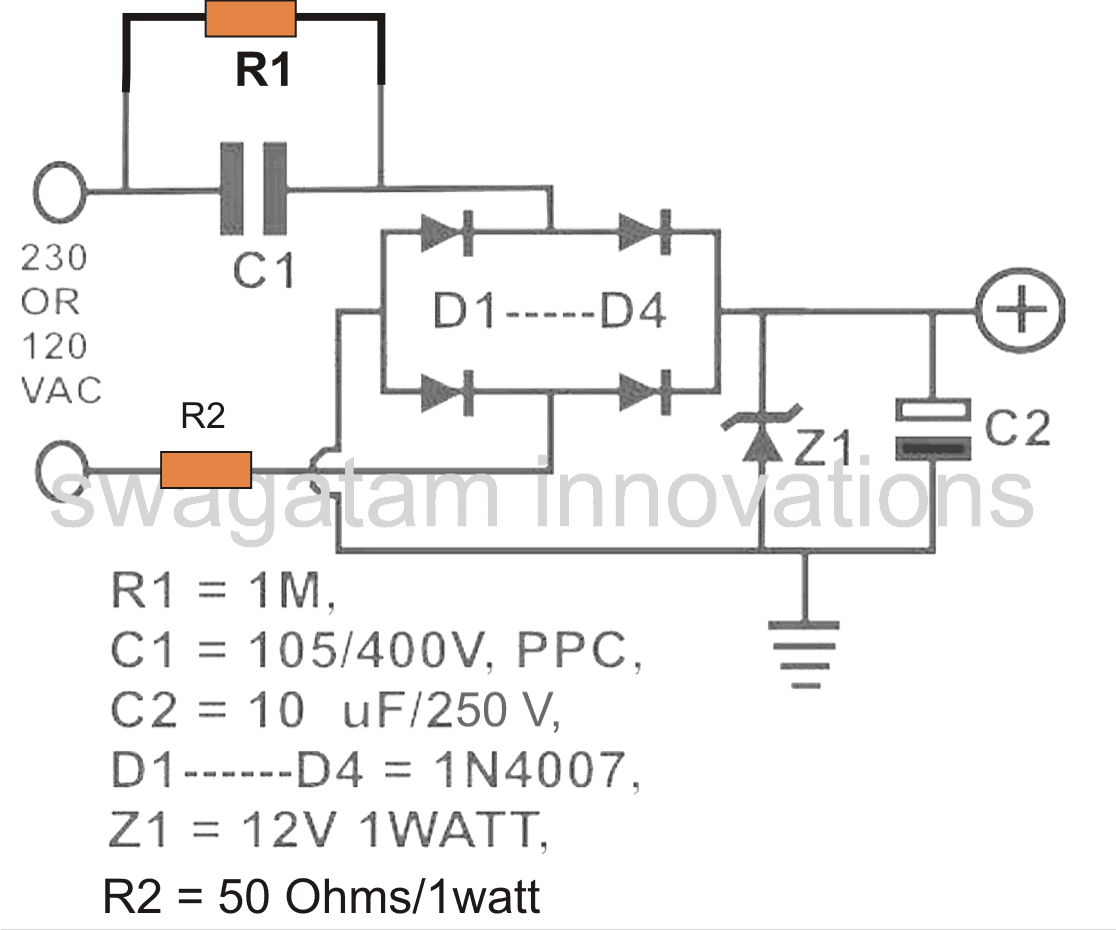

这就是为什么当我们使用低电流电容式电源时，即使输入转换在LED上产生310VDC，它也会迅速下降到连接LED的fwd下降值，因为电流受到低值电容器的限制，其额定值可能低于负载的最大安培额定值。
在上述电容式电源中，电桥的输出约为310V DC，但在不烧坏齐纳二极管的情况下，它会迅速下降到齐纳二极管的值。这是因为来自电容性电源的低恒定电流不会对齐纳二极管造成任何伤害，因为齐纳二极管的功率要高得多。
结论
通过以上讨论，我们了解了恒流源的以下方面：
- 恒流电源只有一个工作要做，停止连接负载的电流超过输入的CC额定值。
- 例如，一个7812 IC可以被认为是一个1安培的12V CC/CV稳压IC，因为它永远不会允许负载消耗超过1安培和12V，不管额定负载是多少。
- 或者，只要负载的额定电压匹配恒流电源的额定电压，它将按照自己的规格消耗电流。
- 假设我们有一个12V的电源和一个50安培的CC，我们连接额定负载12V 1安培，那么负载的消耗是多少?
- 它将严格为1安培，因为负载的V规格与电源的V规格正确匹配。
如果电源电压V增加，会发生什么情况。
这将是毁灭性的负载，因为它将被迫消耗危险的更高水平的电流超过其1安培额定值，最后它将燃烧。
使用晶体管的简单恒流、恒压电路

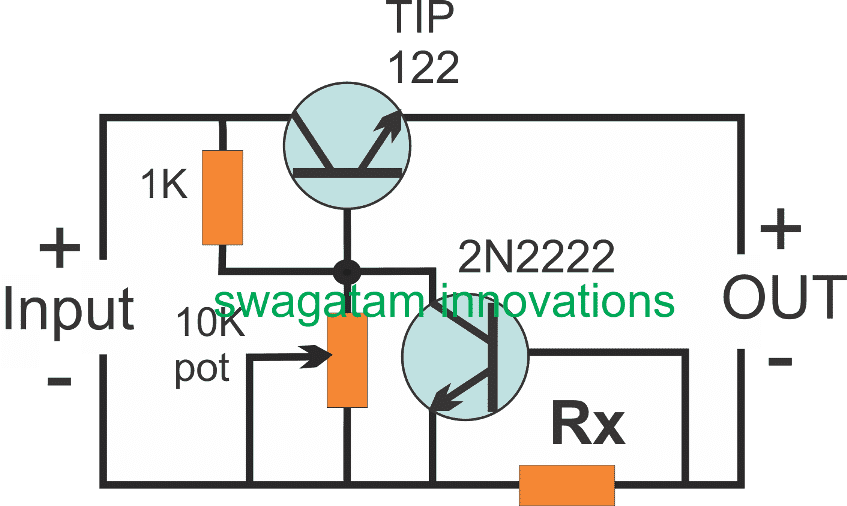

下面的图片显示了一个简单但非常可靠的CC/CV稳压器可以建立使用一对晶体管或bts。
10K罐可用于调节所需的恒压输出电平，Rx cab可用于固定输出端的恒流电平。
Rx可通过以下公式计算：
Rx = 0.7 /期望的CC水平
我看到你简单的CC/CV使用TIP 122。我一直在寻找一个CC电路，为LiFePO4电池的超级电容充电，在~100安培@ 16.8VDC最大值(但更可能是14.5VDC)。如果我放大这个电路并使用类似于MJ11028G(x2)的东西，你认为这就足够了吗?对于并行运行的每条线路，Rx仍然是(0.7/100)吗?电路将只是把电容器(583F)电压安全地提高，以匹配电池电压，然后一个直接的平行电路将接管。
希望这不是太遥远。我的学位是机械工程和电力电子几年前。
（如果你好奇的话，我用这个设置来启动一台7.3升柴油机。）
是的，使用两个并联的MJ11028来处理50安培的电流是绝对可能的。尽管这两个晶体管的额定电流为100安培，但在现实生活中，即使连接最大的散热器，它们的额定电流也不会超过50安培。
如果要并行连接，请确保将它们安装在一个普通大型散热器上，一个接一个。
Rx仍然是0.7，但较低的晶体管现在必须改为TIP31。这也可以改变与TIP122，然后0.7将成为1.4
基极电阻1K可使用以下公式计算：
（电源输入-负载额定电压）x hFE/负载电流
你好先生,
我建立了一个项目，其中包括许多传感器和传感器，由两个输出额定值为24V、50W和5V、50W的DC-DC转换器驱动。
我的任务是实现一个感测从这些转换器吸取的电流的电路，一个指示灯（LED），显示吸取的电流超过阈值（就像调节电源的CC模式），如果超过阈值，则必须立即断开DC DC转换器驱动传感器。
请帮我做同样的事情。
非常感谢。
你好布拉罕,
你可以尝试以下概念进行一些修改:
//www.addme-blog.com/mains-over-load-protector-circuit-for/
1)将LED/LDR手工制作的光耦合器替换为其他现成的光耦合器
2） 用转换器输入替换220V输入。
3） 将传感器连接至继电器输出
4） 将电路的+12V连接到转换器直流电源
嗨,先生……
1.我希望在每个房间都用220伏交流电的单个3瓦led（Luxeon 3）来构建这个电路……还有我的citchen套装。。所以我希望这个电路能够制造更小尺寸的PCB，同时也能降低成本
2.如果可能什么值的电阻和瓦数改变/删除10K VR，因为只会得到固定输出3,6伏特700mA。
3.可以改变TIPP 122与其他(最低成本晶体管)。
4.如果你有时间，请分享这个电路与较小尺寸的PCB Layout…我正在学习sprint布局软件，这对我来说很困难，因为不是自动布线PCB
Hi Hilman, TIP122是推荐有效的电流转移，但您可以尝试TIP31代替，并检查其是否工作。
请告诉我用于计算电阻值的输入电压值。
Rx=0.6/LED电流
输入电压来自accu 6v/7,2AH和锂离子18650电池。
我还没有尝试上图所示的无变压器PSU，因为我假设最大电流不会超过100mA，并且商店里没有库存TIP122。我还在另一家商店找
这是计算电阻分压器网络的公式
Vout=Vin.R2/R1+R2
Vout=6R2/1000+R2
4.5=6R2/1000+R2
4.5（1000+R2）=6R2
4500 + 4.5r2 = 6r2
450=6R2–4.5R2=1.5R2
R2 = 4500/1.5 = 3000欧姆
3000欧姆将是电阻器，可以替换为所示的10K预置
使用上述ckt可提供的最大电流是多少？
5安培的第一电路，如果使用集成电路LM196最大10安培。
好的，但是10A不需要很高的瓦特寄存器。这些在市场上不常见吗?tip122/2n2222 ckt怎么样?我想这也需要高功率电阻。
是的，对于第一个电路，如果使用LM196, R1可能需要一个10瓦特的电阻。
然而，在基于晶体管的电路中，电阻值会更小，大约为0.6 x 10=6瓦
谢谢，现在我明白了
根据我的理解，一旦设置Rx，我们希望负载中有2安培，因此Rx将为0.35欧姆，因此当电流试图超过此cc范围时，2n222的基极将被触发，因为根据欧姆定律产生的电压。我说得对吗？如果是，那么2n222的基极/发射极上的电压在所有阈值电流值下都将为0.7，这意味着2n222始终处于偏置状态，这意味着tip122的输出将为零，不知何故我感到困惑
在过电流的情况下，一旦2N2222触发它关闭TI122，这反过来移除了0.7V的电位从2N2222基地，这允许TIP122进行，这再次导致输出触发ON 2N2222和开关OFF TIP122的过载……循环以极快的速度不断重复，最终达到一个稳定状态，其中负载被允许在平均限制电流量下运行。
嗨，斯瓦加坦，
我想用3.7v的恒流电路。250MA工作吗?或者你有没有其他电路来解决我的目的。
因为我在恒流配置中使用了LM317，但它不工作。
谢谢
您好，Ganesh，如果您指的是第一个电路，那么它肯定适用于您的应用，如果您正确计算电阻器，LM317电路也肯定适用。
请记住，市场上充斥着许多复制版的IC，它们可能无法正常工作，因此请确保您购买的是原版IC…。
