本文讨论了一种定制的带定时器的水流控制器电路。这个想法是由Daljeet Singh Sokhey先生提出的。
技术规格
现在我正在做一个不同的项目，需要你的帮助。有2个输入，两个输入都必须在30秒内保持高电平，以使一个输出高电平(and开关)
如果其中任何一个失败，计时器也应该停止和复位，然后在两个输入再次高时再次开始。这基本上是为了检查通过管道的水的可用性。
我正在使用电磁阀来控制水的开关和流动开关，以确认水流。
该开关和螺线管必须连续保持在30秒钟以确认水流正常流动。如果满足此条件，则应提供高输出，可用于触发其他操作。
您可以将其命名为您喜欢的东西，类似水流确认电路或任何东西。定时器只能保持电磁阀。
流动开关接通取决于螺线管，允许水成功流动。
这将导致来自流量开关的电压升高。而这种来自流量开关的高电压必须持续只要螺线管是ON(30秒)。如果在这段时间内，流量开关的电压降至LOW，计时器应复位，从而关闭电磁阀。
也许我们可以在这里添加另一个计时器电路，这将使它重试后，说，3分钟左右(可调)。
并且一旦螺线管和流量开关保持在30秒，它应该给出一个高输出，可以耦合到继电器上切换到其他电路。
电磁阀需要在30秒后关闭。螺线管和开关都是12v dc
设计

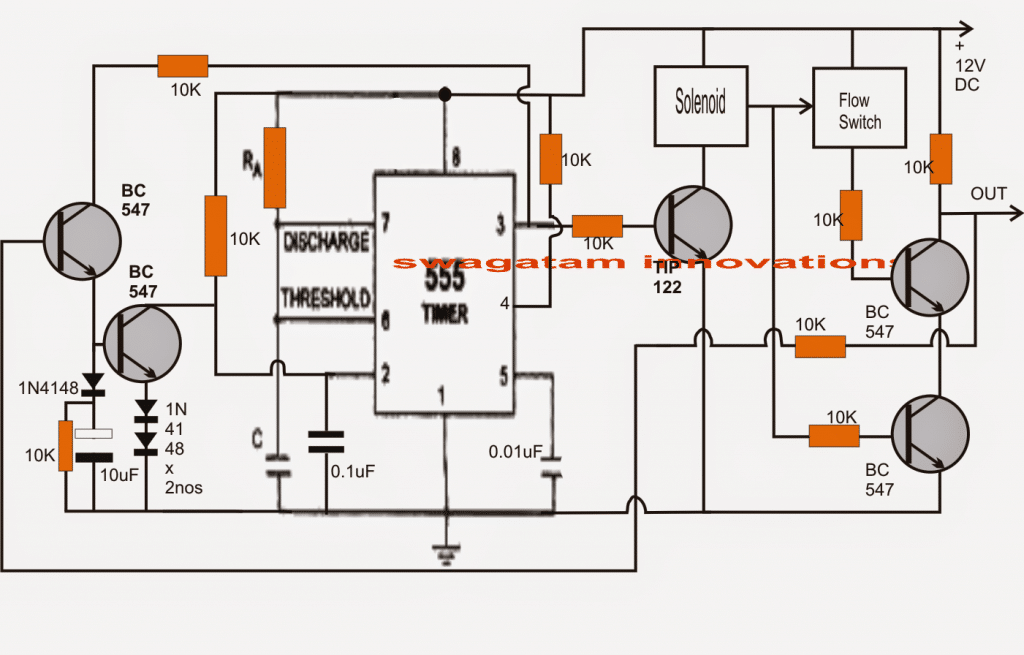

在建议的水流控制器电路中，IC 555通过其单稳态模式被配置为30秒定时器。
当电源接通时，IC 2引脚上的0.1uF电容提供一个瞬时逻辑零，该引脚触发IC输出高，IC开始计数一旦发生。
上述高交付的引脚3号IC驱动晶体管和连接的螺线管。
螺线管打开水的浇口流动，由流量开关和其开关检测到流量。
上述操作可能发生得太快，两个器件的正触发器相对同时到达两个NPN晶体管的底部，这两个晶体管被安排成一个“与非门”。
当两个晶体管接通时，我们在上层晶体管的集电极上有一个零逻辑，这表明电路的正确状态和两个器件的正常工作。
同时，IC计数30秒，在这之后，它的引脚#3恢复到一个低开关关闭两个器件，这明显地呈现一个高的电路显示的OUT终端提供预期的“30秒失效”信号在系统的下一阶段。
如果任何一个器件故障，相应的NAND晶体管被剥夺其在输出处触发一个高电平的基极触发器。
在上面的情况下，左侧的上晶体管从电路的OUT端子接收基本触发，并且它接通，因为IC 555与其引脚＃3高允许从引脚＃3的电压进行计数。通过该晶体管到下晶体管的基部，通过将其引脚＃2接地，在某个延迟重置并重新启动555 IC操作之后。
然后重复操作。
延时可以通过调整10uF电容的值来改变。
线路图

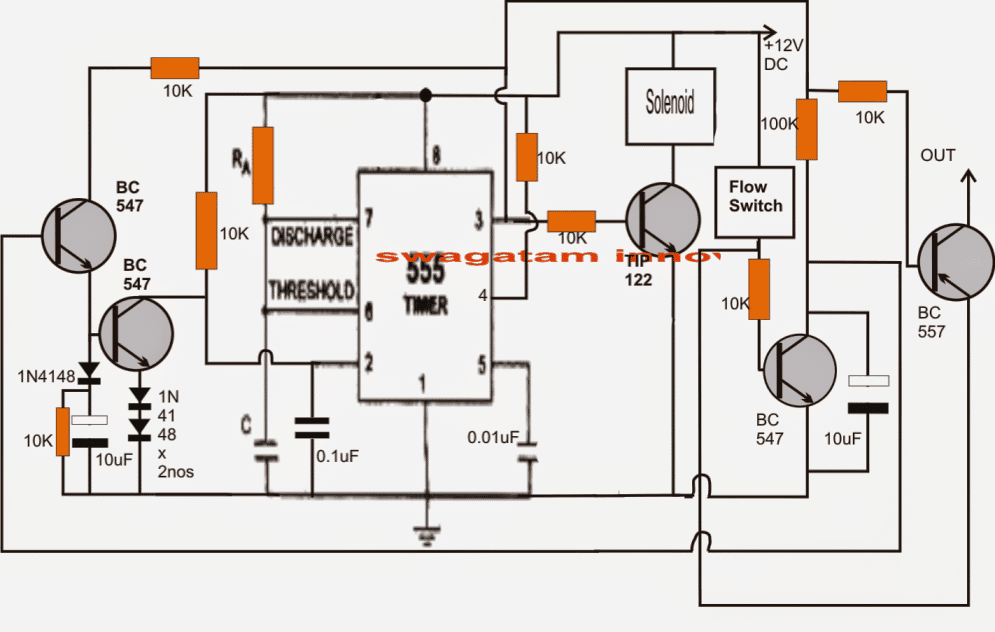

根据纠正建议，如下所示修改上述电路，请参阅详细信息：
嗨，Swagatam，感谢这篇文章。有几个问题。
在10K电阻之前，右侧的下部BC 547 Tr需要连接到尖端122的发射极。当电流通过螺线管的线圈时，这将打开晶体管。在螺线管和流动开关之间没有电连接，如图中的箭头所示。
2.如果两个故障中的任何一个，输出不能高。基本上可以只有一种情况，也就是说，流动开关没有检测到水的流动，并且在螺线管接通后保持打开。在任何其他情况下，如果螺线管不操作，则流量开关将无法操作。但是，根据您的描述，如果其中任何一个失败，则输出将高。这将击败整个电路的目的。该高输出将触发另一个电路，如果流动开关保持关闭或在30秒秒钟内熄灭，则该电路不应该。
让我知道你的想法。
谢谢
嗨daljeet，
简单地说，输出应该高只有在30秒的时间已经过去，流量开关已经从它在这段时间内的预期功能.....对于任何其他故障，可能是螺线管不工作和/或流量开关故障将导致输出电压为零。
电路将考虑流量开关输出故障，并将一直复位IC，直到流量开关生效。
请确认上述那么我会做必要的更正。
嗨，Swagatam，抱歉这么晚才回复。事实上我并没有收到您的回复邮件。但是无论如何，是的，你上面所说的是正确的。输出应该高，只有当流量开关检测到水流30秒。否则，它应该保持输出电压为零的复位。我也在试图找出一个办法，我会把它发给你，但让我们听到你首先。
好的，我会尝试相应地修改图表并很快发布。
谢谢，现在等待电路的描述
将尽快更新。
嗨，斯瓦塔姆，我需要知道ic 4040是否可以级联。第一个将从交流线路(60hz)获得时钟频率，并将其转换为每分钟1个脉冲(1 ppm)通过和门ic。这个相同的脉冲将用于复位它。同样的脉冲是否可以用来计时另一个4040生产1ppday，并连接到另一个1pp7天。它是可行的
你好，Daljeet，是的，4040芯片可以级联得到非常长的延迟，但我不了解和门的作用。
使用AND门，因为我使用前4040将60Hz信号除以3600以获得1PPM。因此，在3600的计数中，它的输出5,10,11,12将高，并通过将它们放在一起，我将获得一个脉冲。这是一个将用于时钟下一个4040的人，并且还要重置第一个4040。在接下来的4040中依此类推。我试图在imagehack.com上传原理图，但我认为你不能上传那里的pdf文件。有没有其他方式可以通过电子邮件向您发送电子邮件，以查看它。谢谢
好，懂了，
您可以将其发送到我的电子邮件
hitman2008@live.in
