电路识别和检测两个传感器之间的温差，并在这些不同位置的传感器上的温度不相同时激活一个继电器。
: Manisha帕特尔
它还可以让你检测温度的差异，尽管温度传感设备可以使用电位器进行分立设置。
操作细节
为了实现传感能力，使用一对普通的“花园”二极管作为温度传感器(D1和D2)。
由于两个二极管的阳极都连接到opamp的输入端，它的工作原理类似于一个比较器，被配置为检测任何温度差，从而导致输出低电压。
这些二极管应该被放置在两个需要比较温度的遥远位置上。这些传感器能够检测到彼此之间哪怕是最微小的温度变化。
-如果二极管D1被放置在一个温度相对下降的可疑位置，opamp给出一个低输出并通过晶体管Q1激活继电器。晶体管可用于激活加热系统或类似的目的，以恢复温度的下降。
-同样地，如果二极管D2被放置在一个敏感的前提下，感知温度的增加，opamp输出再次低，通过晶体管Q1激活继电器。在这种应用中，晶体管/继电器可用于启动冷却器系统或风扇。
当两个二极管的温度恢复到相同的温度时，继电器失效。
必须指出，包含电位器是为了根据用户的喜好改变电路的传感水平。
注:该电路可由9V电池供电。继电器的额定电压也应与电源相同。

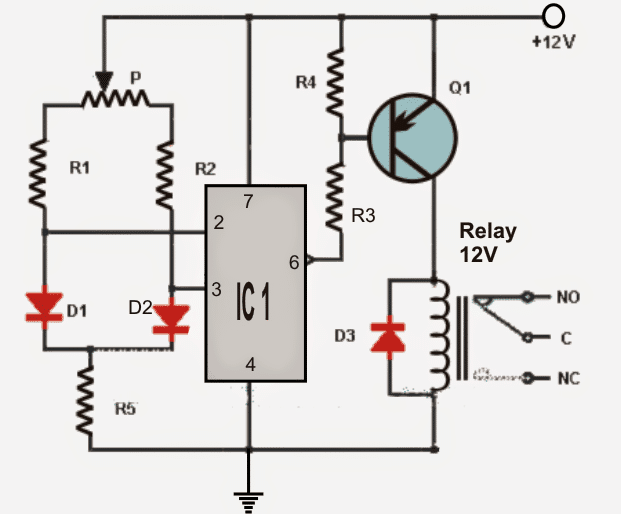

线路图
以上差式测温电路的元件清单:
—IC1:运算放大器741。
—q1: PNP bc557
- r1 = r2: 4.7k
- r3 = r4: 1.2k
- R5: 2.7 k
- P: 100K壶
- D1 = D2 = D3:二极管1N4001
—RL1: 12V继电器。
亲爱的Swagatam,
首先祝你2021年快乐。
我们制作了以上温度控制器电路。但不幸的是，它不能用二极管D1和D2感应温度。问题是，二极管如何作为温度传感器工作?
我们是否应该使用温度传感器，而不是二极管D1和D2?
谢谢你，亲爱的普拉卡什，也祝你2021年快乐。
这个设计是一位永恒的作者提交给我的，但看起来电路应该能工作。
所有半导体都通过改变正向电压降来响应温度变化。
同样，1N4148二极管也会在体温每升高1度时显示正向电压降低2 mV。这意味着，温度每上升一度，其正常的0.6V正向下降将继续减少2mV。
在这个电路中使用了什么元件来检测温度差
D1和d2
可以使用1N4007吗?
Yes可以使用
