在本文中，我们将学习如何将空气质量传感器MQ-135与Arduino接口。我们将看到传感器的概述，并构建一个检测液化石油气泄漏的项目，并在串行监视器中看到一些相关的读数。
什么是MQ-135传感器?
MQ-135是一种空气质量或空气污染测量传感器设备。它可以检测空气中各种化学物质的含量，并根据空气中化学物质的浓度在输出管脚上给出适当的电压变化。
它可以检测酒精、苯、烟雾、NH3、丁烷、丙烷等任何指定的化学物质浓度升高时，传感器将空气中的化学物质浓度转换到合适的电压范围，可以通过Arduino或任何单片机进行处理。它不知道空气中化学物质的浓度上升了。

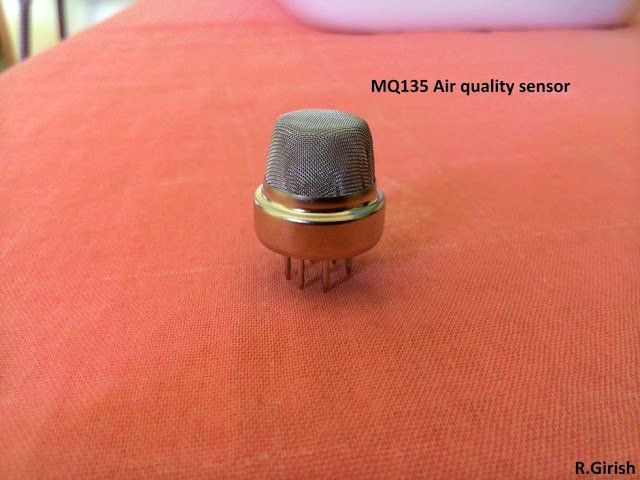

典型的mq - 135传感器:

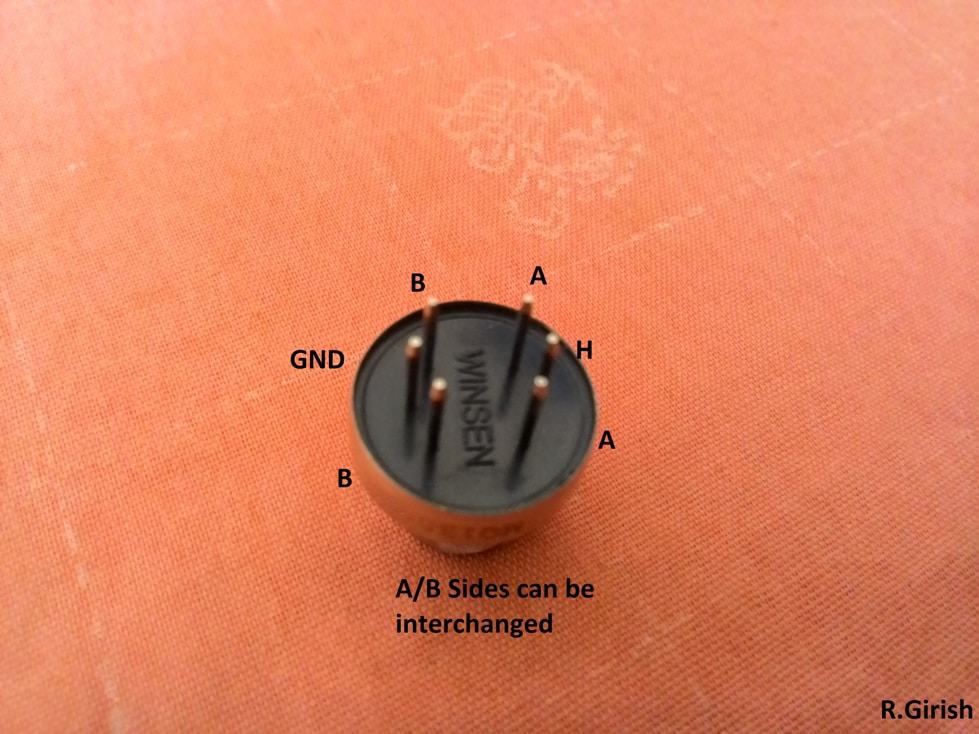

它是6个终端设备，终端放置对称;终端的两边是可以互换的。这里是图钉的说明:

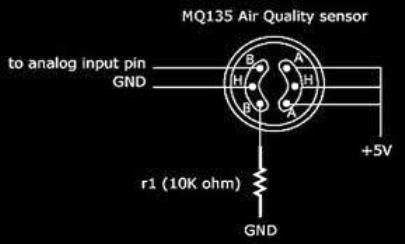

这里是一个基本的连接图:
两个' A '引脚内部短路，两个' B '引脚内部短路。H和H引脚为传感器的加热线圈。加热器盘管用来加热传感器周围的空气，使其能最优地检测空气中的化学成分。
传感器可以在几分钟内加热，以达到最佳工作条件。不建议在操作时触摸传感器，因为它会变得相当暖和。
该传感器工作电压为5V;传感器只能由外部电源供电，因为它的加热消耗约200mA。arduino的电压调节器无法提供这么大的电流。
为了测试，您可以在输出引脚B连接一个mA范围的电流表，并带一个雪茄气体打火机。试着让气体泄漏，但不要在传感器附近点火。当传感器周围的气体浓度上升时，流过电流表的电流就会增加。如果这工作，您的传感器工作正常。
现在，你对MQ-135传感器有了相当多的了解，让我们继续学习如何将MQ-135与Arduino接口连接。

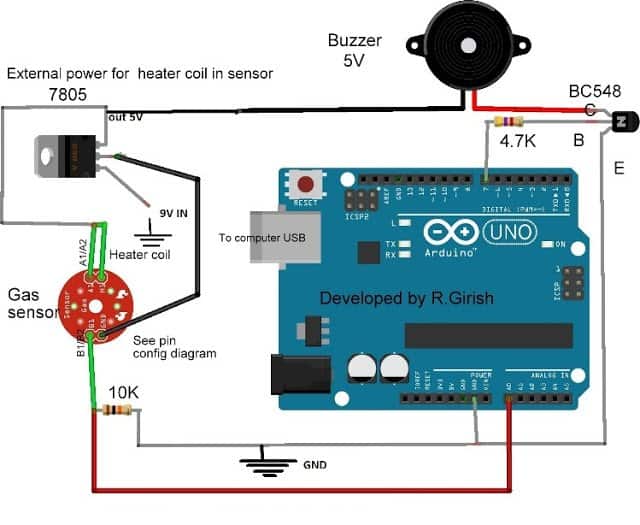

电路:
按图进行连接，检查气体传感器接线等。电路的其余部分是不言自明的。
Arduino的模拟管脚测量气体传感器的电压。当程序中的气体浓度超过预设阈值时，蜂鸣器开始鸣叫。
传感器需要几分钟左右的预热，以达到最佳操作条件。在达到最佳工作温度之前，串行监视器中的值会忽高忽低。几分钟后就稳定下来了。
在程序中用户可以设置阈值，必须在串行监视器中仔细观察正常环境浓度值后才能设置。例如，如果值在400到430之间波动，阈值必须设置得远远高于500。不能错误触发蜂鸣器。
在串行监视器中显示的值不是' ppm '水平的化学浓度或任何类似的东西。它仅仅是从传感器测量电压水平;Arduino解释从0到1023的值。所以我们可以说，化学物质浓度越高，显示出来的值就越高。
计划:
//------------------- 项目由R.Girish -----------------//
int input = A0;
Int output = 7;
int th = 500;//设置阈值级别。
无效的设置()
｛
Serial.begin (9600);
pinMode(输出,输出);
digitalWrite(输出、低);
｝
无效循环()
｛
以analogRead(输入));
如果(analogRead(输入)> th)
｛
digitalWrite(输出、高);
｝
其他的
｛
digitalWrite(输出、低);
｝
延迟(500);
｝
//------------------- 项目由R.Girish -----------------//
串行监视器不是强制性的在这个项目中，它也作为独立工作;我们只需要用它来校准程序中的阈值。
通过更改设置阈值:
int th = 500;//设置阈值级别。
用你的价值替换500。
这篇关于如何将MQ-135空气质量传感器与Arduino接口的文章到此结束，如果有进一步的疑问，您可以通过评论发表您的想法。
