工业阀门切换检测指示电路

以下文章解释了一种电路思想，该思想可用于从远程位置识别一组阀门的开关模式，只需使用从阀门组到远程位置指示器电路的两根电线即可。这个想法是安德烈亚斯先生提出的。

技术规格

H还有一个电路可能需要一些解决方案。有12个阀门用于灌装。所以我需要做的是，每次任何阀门/秒正在打开，将激活一个指示灯/秒加上一个蜂鸣器，从大约60-70米长的距离宣布它。

在模拟世界中，我们需要12个指示灯和一个蜂鸣器加上至少13根电线的电缆（12根用于阀门，1根用于普通）。由于没有任何13根电线，我们必须选择下一根可用的19x1mm电缆，价格约为55美元。

有没有其他的数字电路可以做同样的事情，但只有两根线?(蜂鸣器会在每一个新的阀门打开时响起，也是一个静音开关)

设计

建议的12nos阀门激活指示电路可以只用两根导线来实现，并借助于以下电路:

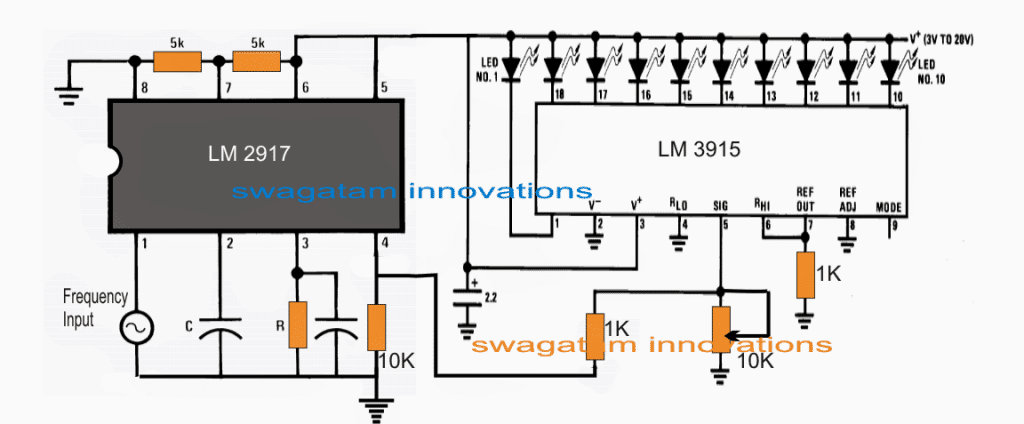

参考上面的电路原理图，我们可以看到两个IC级，左边集成电路LM2917构成一个精确的频率-电压转换器，而IC LM3915被装配为LED点模式电压指示器级。

整个电路应将变化的频率转换为IC LM3915所示10个LED输出的相应移动LED。

因此，基本上，IC LM2917引脚1的任何波动频率都被适当地转换为其引脚4的上升或下降的电压水平，该引脚4是在LM3915的传感输入引脚5馈电的。这个信号立即转换成一个前进的LED“点”通过给定的LED阵列从1引脚到IC LM3915引脚10。

在给定的10个输出端上，任何LED的点亮位置指示左侧IC引脚1处可用的频率水平。

这里的想法是通过IC 555为12个阀设置不同的频率电平，使得特定阀的切换产生唯一的频率，该频率可以进一步馈送到上述电路的输入端。

根据频率水平，相应的LED可能会亮起，从而指示在远程位置激活的阀门。

正如我们所看到的，根据本文上述章节的要求，仅使用两根电线就可以将各种信号（10或12）从阀门机构传输到远程LED指示器位置。

12通道发射机电路

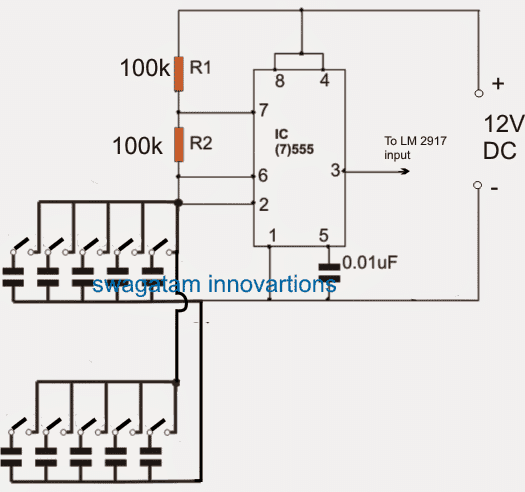

下图显示了应与12个阀门集成的变送器电路，尽管图中仅显示了10个输入，可通过向IC 555电路添加更多电容器将其适当升级为12个或更多，此外，还通过将另一个LM3915 IC级联到现有设计中，以便在序列中添加更多LED。

在上图中，我们可以看到，IC 555作为一个非稳态多谐振荡器电路接线，其中10个具有递增值的单独电容器配置在IC的引脚6/2和接地之间。这些电容器通过10个离散继电器触点进行切换，从而迫使IC在其引脚#3处的计算电平上产生相应的频率。

与这些触点相连的继电器线圈装配有阀门输出，以便在匹配阀门激活后，相关继电器线圈立即通电。

上述动作使IC产生相应的频率水平，该频率水平通过一对导线传输至指示器电路的输入端。

如本文开头部分所述，IC LM2917对该输入作出反应，将其转换为IC LM3915的相应电压电平大小。

LM3915接受电压电平并点亮特定LED，以响应IC 555电路的馈电频率电平。
