水位指示器是一种电子电路，它指示水箱内不同的水位。当水位上升或下降与水箱内不同深度的阶梯式水传感器相接触时，就会发生这种情况。
在这篇文章中，我们讨论了2种有趣的方法来制作简单的水位指示器电路，使用晶体管，CMOS非门和一些led，文章的后面部分还讨论了如何用继电器升级电路。
电路的目的
在这个博客里有很多文章基本上是解释的水位控制器电路，与特定的意图开关涉及电机泵时，油箱充满。
然而，有些人只需要指示水箱中不同水平的水，而不是自动关闭设施。
电机的关断首选手动进行，他们认为这样更可靠和安全。
关于无线水位指示器，您可以参考本文
1)使用晶体管
我们知道未蒸馏水导电，尽管有一些电阻。电阻可能在100K到500K之间，这取决于水的纯度水平。这种特性可以有效地用于晶体管的ON/OFF开关。
我们利用水的这一特性，当水位通过连接在各自晶体管底座上的传感器上升和下降时，依次切换一系列bts的底座。
下面是一个简单的电路:
视频演示
这个想法非常简单。供应的正端可以看到浸没在水箱的最低水平，因此，即使在最低水平，水也与这个正端接触。各晶体管的底座依次跨水箱深度布置，这样当水充满水箱时，它依次通过上升的水位将正电源与相关的BJT底座连接。
当这种情况发生时，晶体管开始一个接一个地偏置，以相同的顺序照亮集电极led。当水达到满水位时，最上面的BC547立即鸣响蜂鸣器。
这有助于用户清楚地了解水位，以及水位何时达到溢出水位。
零件清单
所有电阻是1/4瓦5%
- 1K = 3个
- 100欧姆= 3个
- BC547 = 3个编号
- 压电蜂鸣器= 1否
- 红色led = 3个
2)使用CMOS非门
提出的水位电路的想法是特别适合上述类型的读者，谁只满意的指示，并想要做手动关闭部分的电机根据指示的读数和按照所需的水位在水箱。
- 这里呈现的电路再次超级简单，构建，仅涉及用于预期应用的单个IC 4049。
- 我们都知道IC有6个非门，这些门是简单的逆变器，意味着他们将倒转任何电压水平在他们的输入引脚到正好相反的水平在他们的输出引脚。
- 所以如果输入是正的，输出会立刻产生负的，反之亦然。
- CMOS栅极的高输入阻抗确保即使具有非常低的电流也适当地感测和解释。
- 这个想法很简单，地面或负电压(图中的0点)被保持在水箱的最底部，这样当它开始装满时，水首先到达这一点。
- 当水位升高时，它随后接触到依次向上排列的非门的输入。
- 位于水箱底部的负电压通过水泄漏，并与闸门的相关输入相接触。
- 这个负电位作用在栅极随后的输入端意味着产生一个相反的电压，这就是输出端的正电位，这就是实际发生的。
- 由此产生的正电压点亮相关的led灯，指示闸门的哪个输入电平与上升的水位接触。

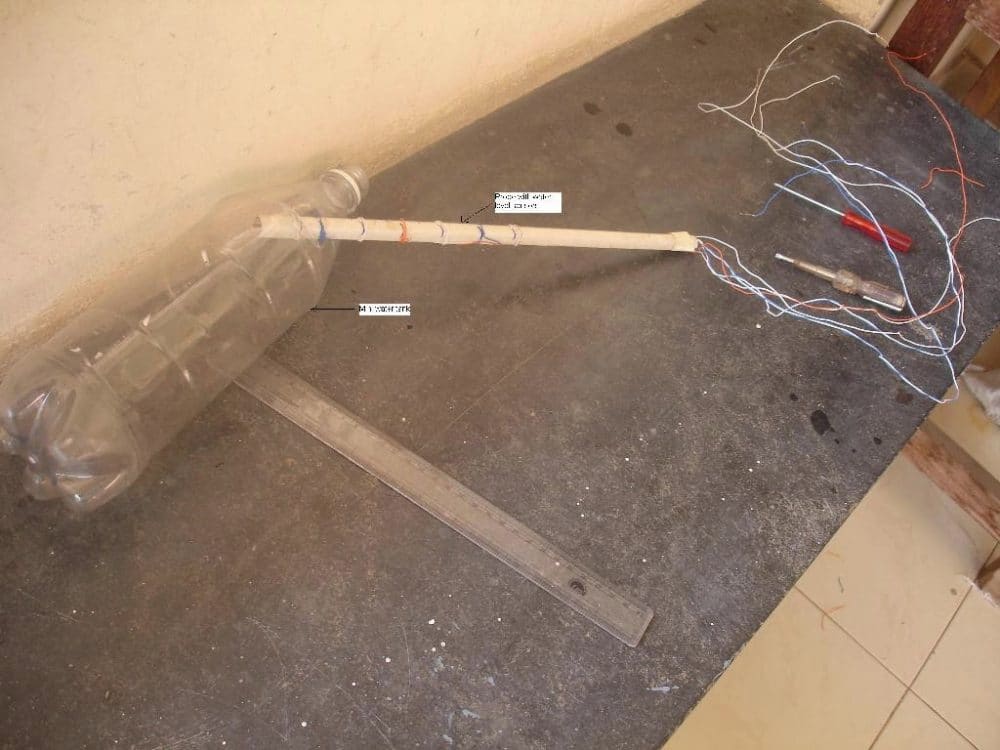

- 来自电路的传感器接线端子以0到6的形式可以设置在由塑料组成的非导电杆上，而黄铜螺钉头安装作为传感器接线端子。
- LED照明给出了一个直接的指示水位，因为这些是与校准的位置在水箱(见电路图)
IC的引脚图
仿真:对所讨论的水位指示器电路的粗略仿真如下所示。我们可以看到led灯是如何响应不断增加的水位接触到各自的传感器点在水箱
零件清单。
- 所有LED电阻都为470欧姆，
- 所有栅极输入电阻为2M2
- 所有的电容器都是0.1圆盘陶瓷。
- 所有的门都是CMOS而不是门
- 所有LED都是红色5毫米，或者是制造商的首选。

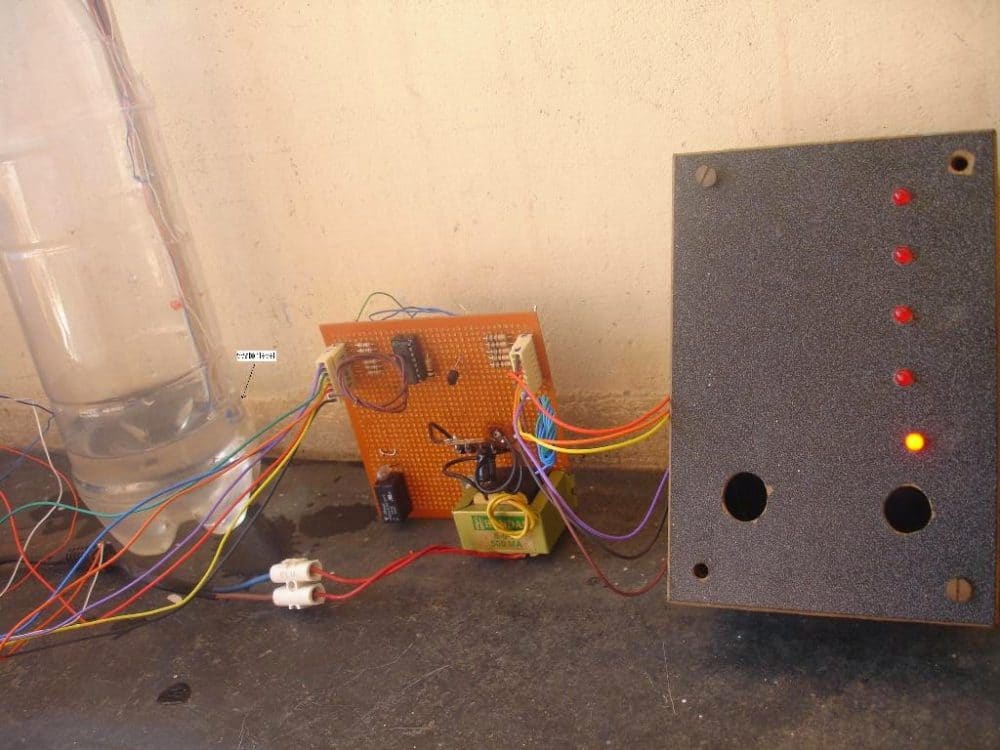

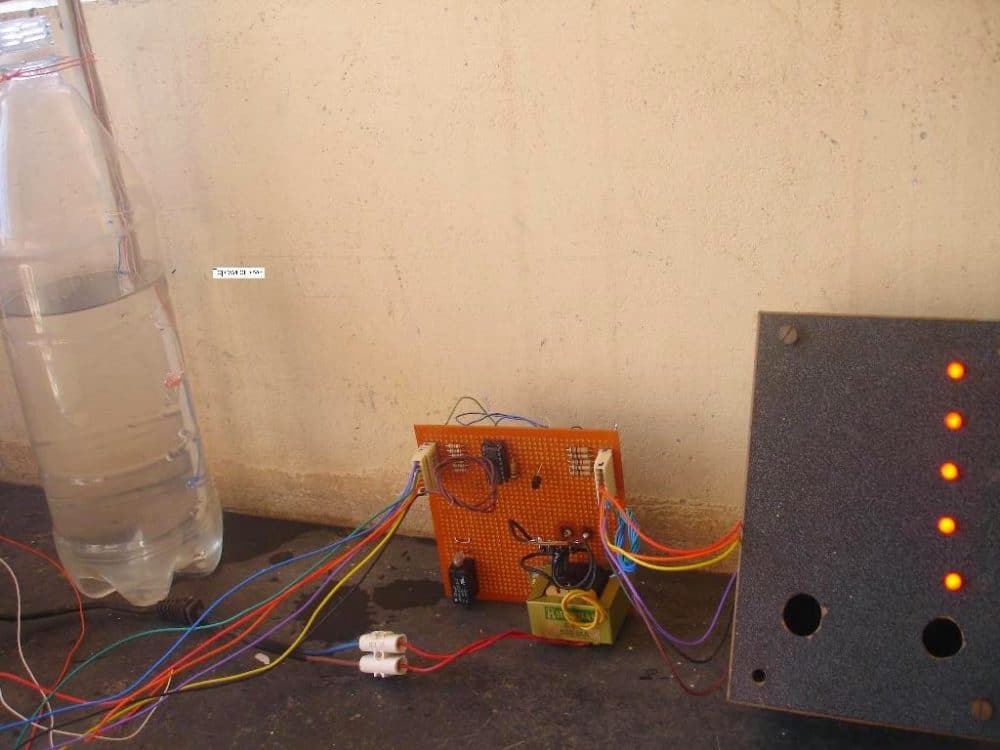

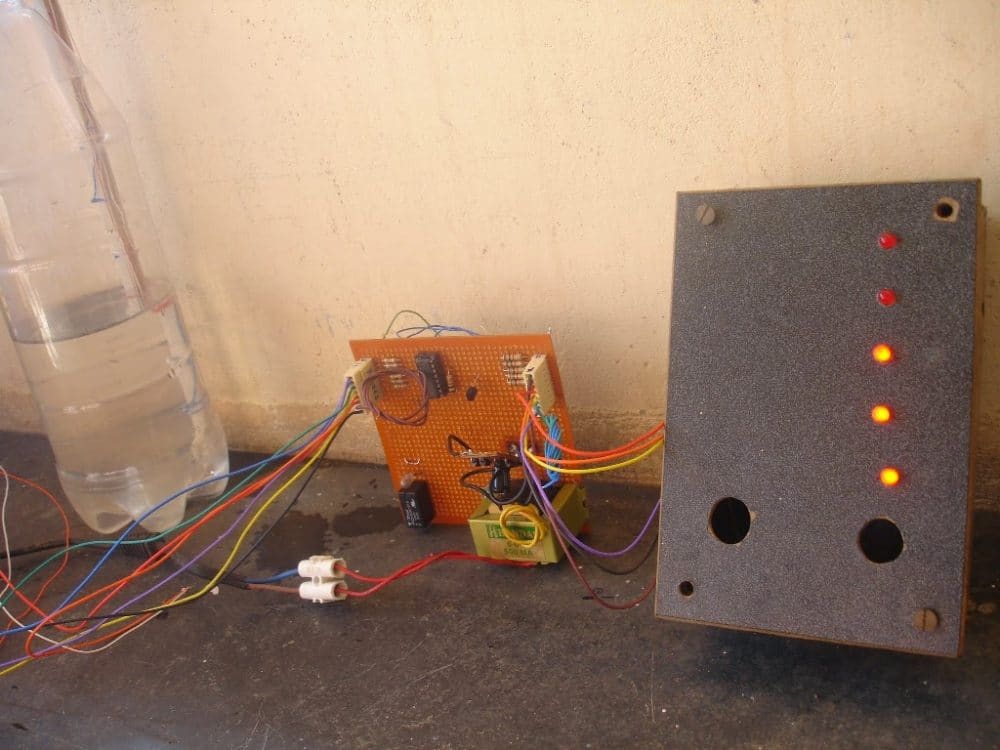

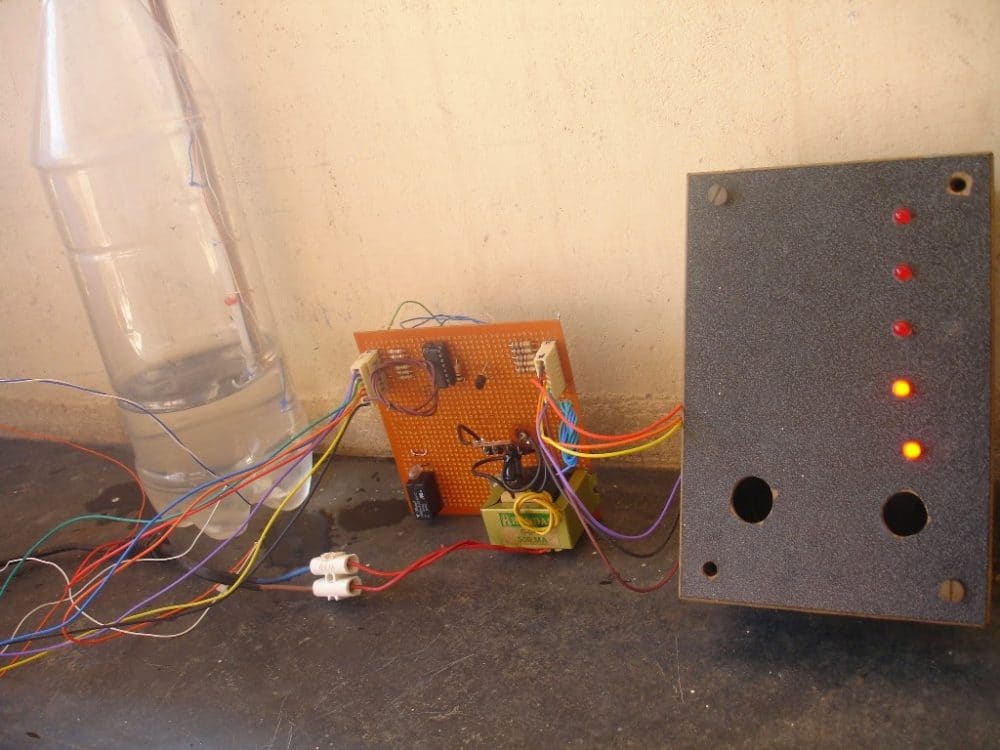

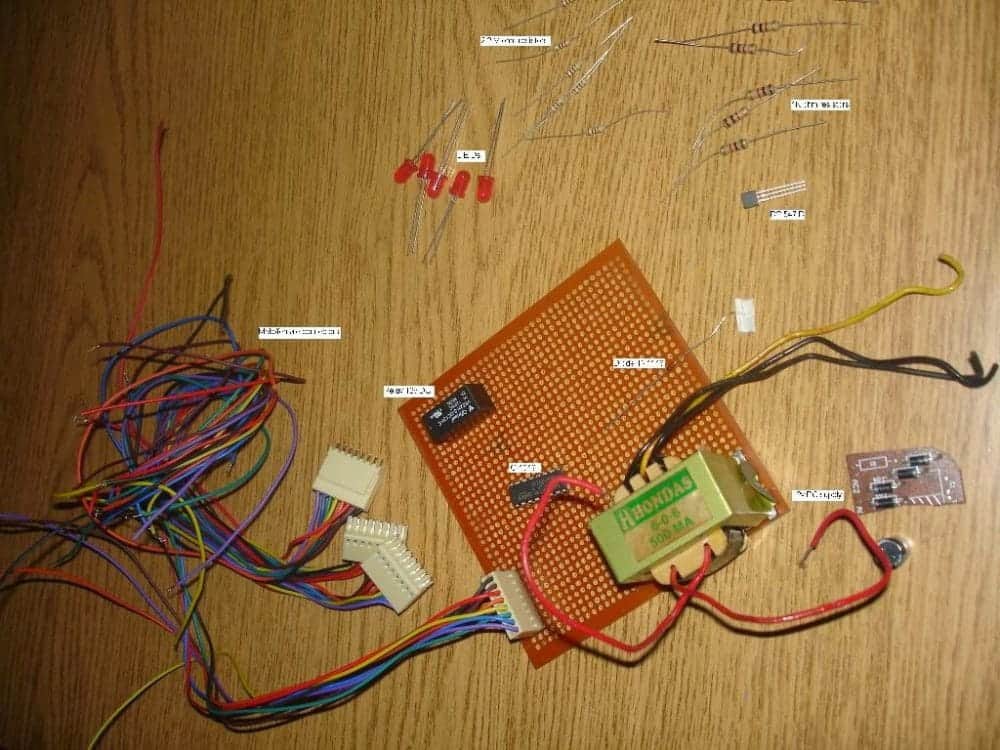

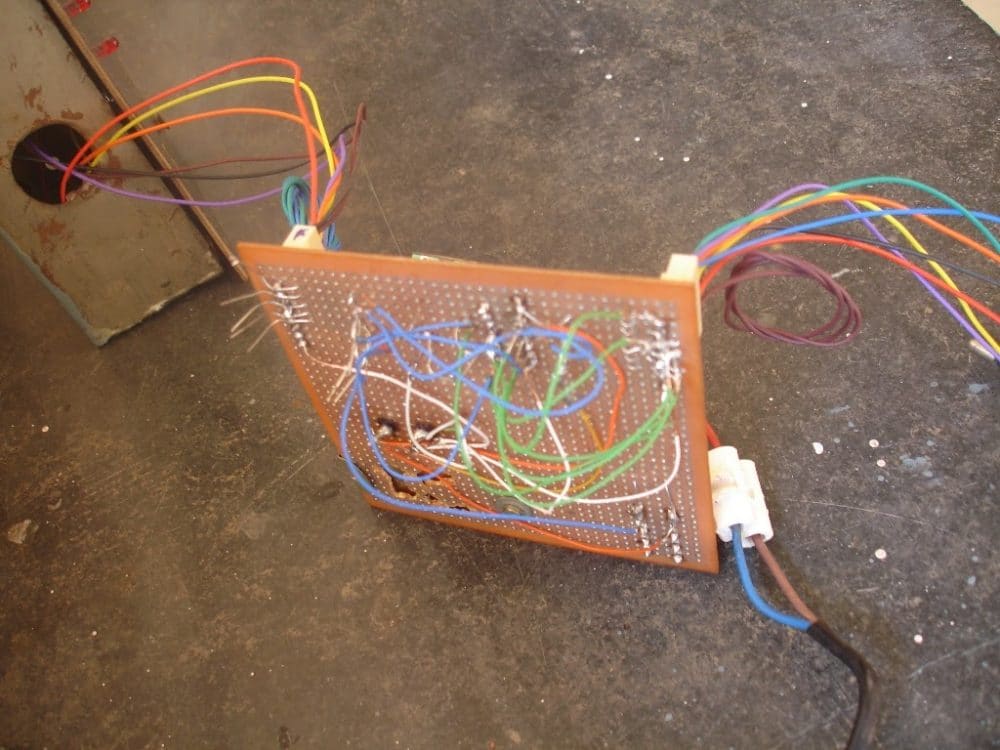

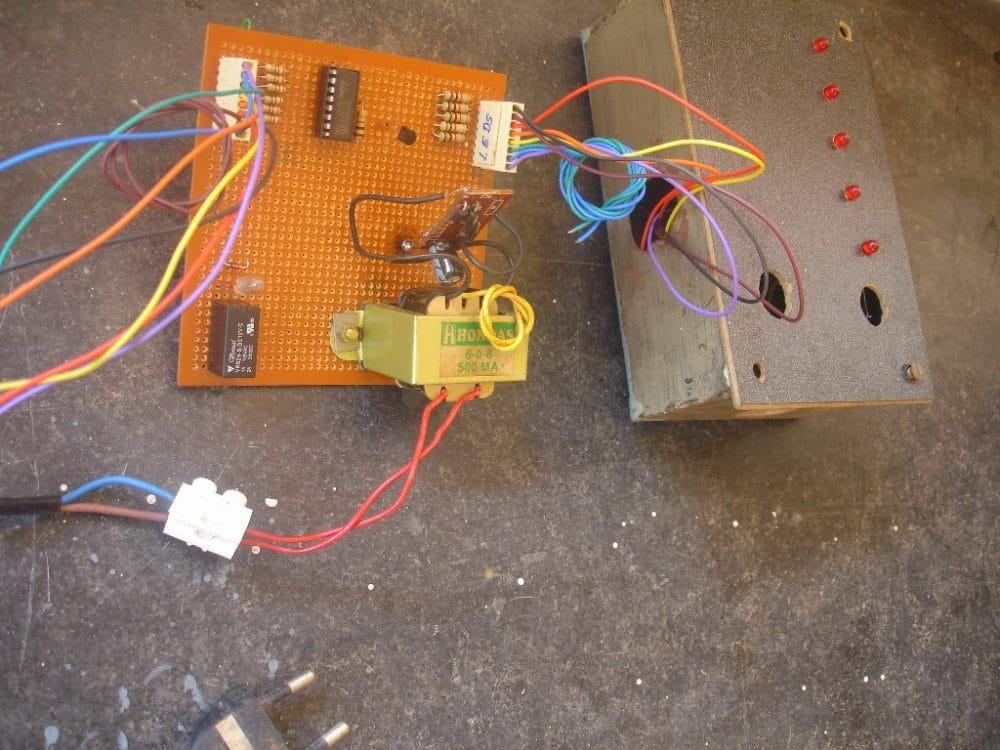

实际测试的原型
上述电路是由E.Rama Murthy先生成功建立和测试的，他是这个博客的忠实读者之一。下面是他发来的样机的图片，让我们仔细研究一下结果。
你能告诉我为什么在集电极终端放led吗?我可以用蜂鸣器代替LED吗?我不明白为什么晶体管是开关模式的
你认为led还可以放在哪里?是的，你可以使用蜂鸣器来配合led的节奏。
我有个问题…
你能解释一下为什么要把电阻放在晶体管的基极和集电极上吗?
这些是限流电阻。总是需要基极电阻，否则晶体管会因基极过流而烧毁。集电极电阻也是出于同样的原因，保护LED和晶体管都从过流
嗨Swagatam,
是否有可能用石墨电极代替金属电极作为传感元件，以避免腐蚀问题?
提前感谢您，并致以最良好的问候
阿尔弗雷多
谢谢你，Alfredo，这是个好主意，你可以试试。
什么是m2m ?为什么使用电容器?
你好，我想问一下使用LDR元件的报警水位指示器传感器电路如何?
为什么要使用存单?
长官，我还需要两个相同线路的信号
1)从市政水源向水箱注水
2)地下水。
我们应该知道哪种水源通过“LED”指示填充水箱，这应该是相同的电路是可能的
Manjunath，很容易实现。假设你想让第6栅极告诉你这一点，那么你可以从第6栅极输入端选择一个链接，从接地线选择另一个链接，并将两端端子分开1英寸，并将它们放置在源的口处。因此，当水到达时，它将连接这些终端和各自的IC门将照亮LED提供所需的指示。
先生,
但第六门已用于水位“满”的指示。
在不中断的情况下，上述指标，我可以使用第六门作为地下水流入指示器的另一个指示器。通过添加作为第6型栅极的另一个组件作为水位完整指示器（如图所示）和地面水流入指示器
嗨，Manjunath，我刚才举了一个关于第六门的例子....如果你真的使用第六道门来指示水源，那么如果水来自那个水源，那么它就会提前照亮，并成为无效的全电平指示器。
相反，更好的做法是采用一个独立的PNP BC557达林顿网络，并使用它从源头通过它的基础和地线感知水。
请在泵控制的电路图中给出r13的值。在电路图中显示13个电阻器，但在图片中只显示12个电阻器。R1 TO R6 = 2M2, R7 TO R12 = 1K。R13的值是多少?
R13可以是一个10K 1/4瓦特的电阻，用于晶体管底座
谢谢你，先生。
再会。我想知道我是否可以制作传感器f和o常见的，当水位下降到传感器fo以下时，会关闭继电器吗？（传感器F和O是一个传感器。）并且其余的电路功能正常？
你好Ian，如果没有一些详细的修改，这可能是不可能的，我已经更新了启用这个操作的修改设计，您可以在文章的底部找到升级的设计。这将允许电机仅在水位达到“F”点时开关ON，当水位低于“D”点时开关OFF。
再会。
谢谢你的快速反应，时间和努力为我的膝盖修改这个电路，我非常感谢。
我有一个45升的蓄水池，用手装满水，蓄水池内有一个潜水泵和鱼缸加热器。加热器一直开着，用恒温器调节水温，水泵是通过定时器控制的，每隔两小时定时开关15分钟。从我的蓄水池中抽出的水进入一个单独的水培系统，最终通过重力流回我的蓄水池，但最终植物会消耗一部分水，蓄水池的水位会下降，需要补充。水培系统不会溢水，因为有一个额外的排水管道，放置在正确的水平，排水回水库。这种水培系统叫做排涝法。
我想使用水位电路来指示我的水库中的水位而不打开水库，并保护我的泵和加热器运行干燥或关闭电源，例如传感器D下方的泵和加热器。通过您的新电路，我可以清楚地看到在其中结合两个晶体管以控制继电器以便切换到泵和加热器的电力。在我的情况下，SCR是不需要的，因此我可以使用N1门打开放置在正确的位置的额外LED以进行更准确的水位指示器，并在水位下降到额外的水位时，包括音频警告的蜂鸣器。门现在可用。
我希望我对我的要求的解释对你有意义，但有一件事是肯定的，我现在知道如何用这个电路改变什么。
如果我错了阅读并理解您的新电路，请纠正我的话。电路必须指示传感器D的水库和音频报警器的水位D和传感器E处的泵和加热器的电源转动，现在额外的传感器F从不需要的SCR中获得。
谢谢你，先生。
谢谢你的详细解释，
然而，我认为SCR在这里至关重要，否则它将与较早的电路相同，并且继电器响应上水位而继续切换开/关。
可控硅确保一旦电机启动与最高水平的水，它不会停止，直到水位已经低于“D”点。
因此可控硅和两个晶体管在最后的改进设计中是至关重要的。
亲爱的先生,
我在你的帮助下做了一个水位控制器，但问题是探头腐蚀。所以我需要你的帮助，想知道关于这样的材料不腐蚀。
我想说的是，我用过skylet公司的一个水位控制装置，它的传感器在长期使用中不腐蚀，所以我想知道他们用的是什么材料?
谢谢。
亲爱的Rakesh，使用镀有优质焊料的黄铜终端可以避免腐蚀，但我们担心的不是腐蚀，而是在终端上形成非导电层会造成问题。这可以通过在终端上应用推挽式电源来防止。
另一种长期的解决方案是为每个传感终端使用单独的接地端子，而不是在水箱底部使用单一接地。
为了启用腐蚀操作，您可能会尝试最后更新的设计，如下文章所示
https://www.homemade-circulay.com/anti-corrosion-probes-for-water-level/
亲爱的先生,
请告诉我为什么在上面的电路中使用0.1盘电容。没有电容器它能工作吗?
谢谢你！
Nataraj, 0.1uF的位置是为了防止杂散干扰影响栅极输入引脚，并防止假LED照明。
如果敏感线小，那么电容器可以避免，否则建议包括那些电容器。
好的，谢谢你，先生。
先生当电线浸入水中时。后来，一层厚厚的白色层形成了周围的切割部分的电线，它停止工作，所以我应该做什么工作很长一段时间。
你先生
曼朱纳特，你给终端装了足够的焊料金属了吗?在两端做一个焊料球
确保使用高质量的60/40焊料，然后检查反应
在雷击期间，由于它是通过变压器连接到电源，如果它影响到比我建议保险丝额定值连接到变压器的初级
在一次电源输入使用300V MOV，以保护电路免受可能的远距离雷击感应。
先生，MOV在220v交流侧或6v交流侧连接在哪里
220 v交流侧
先生，当我把MOV连接到220V旁边时，电压下降到30-40V，电路不工作.............??
还有一件事，我想连接一个预先录制的语音蜂鸣器，听起来像。“你的坦克是完整的PLZ关掉你的电机”
我在网上找不到这种蜂鸣器。...．．所以请建议我这种类型的蜂鸣器的名字和一些网上商店…谢谢
Shah，一个MOV永远不会下降的交流电源，即使是1V....如果它下降30-40V，那么表明大电流短路，应该吹断电源DP保险丝....我不确定是什么问题?
预先录制的系统将需要从市场....订购或者你可能不得不购买特殊的音频剪辑重排IC，以启用录音和回放
先生，如果我在上面连接12个AC代替DC，那么电路将工作吗？如果是的话，油箱水会给任何舒克吗？
我还有一个问题，我已经做了同样的事情，但电路是不同的，6V交流是由一个降压220/ 6V 500amp变压器使用的。电路工作得很好，所以我的问题是，如果有人接触到水箱里的水，会不会震动。
侯赛因，交流电源会立即损坏集成电路，不知道它是如何为你工作的。
您可以将二极管串联送到阳性以应用脉动DC，这可能是永不使用AC。
6V或12V直流或交流脉动不会在水中产生任何冲击。
并建议使用不会很快被腐蚀的探针等材料，也建议使用铜或铝的线材
使用镀锡铜…在铜上涂一层厚的优质焊料。
先生，我做了这个项目…它工作得很好，但两周后探头腐蚀了，由于这个电路不能正常工作，即led灯破裂。等
侯赛因，你可以试试用纯不锈钢探头看看是否有用。
嗨，IC CD4049UB是IC 4049的一个好的替代?
这完全是一回事
我不是一个电子家伙。有没有办法，你可以在我身上卖给我？
先生，我想连接一个警报器，如果这个警报器是大功率的，一般用作门警报器，我应该做什么修改
谢谢
先生，你上传的图片已经被详细收录了。对吗，先生，这对新来者更有用
https://lh3.googleusercontent.com/-AJkM6aVBKnY/VTyUB774UvE/AAAAAAAAA_8/WnNsvn_jwUE/w163-h110-p/20150426
manjunath，对不起，我不能正确地理解你想说的....
是的，以上文章中的解释是正确的，也是详细的
你的形象太小了，看不见。
先生，在这个电路中，我只能调4个指示器电平，而不是图中所示的6个。
它的工作原理,
如果它有效，我应该将输入门和输出门一个逐个订单或任何方式连接
门喜欢的水平1输入引脚3的4049和输出引脚2
对于2级输入引脚9输出引脚10
相反
嗨，Manjunath，你可以使用6个门中的4个，但要确保其余两个未使用门的输入引脚要么连接到地，要么连接到正轨，输出可以保持打开状态。
你可以按你想要的方式安排门，所有的门都是完全相似的，可以随机或按你想要的方式定位，不需要特定的顺序。
我已经添加了IC图像只是为了使它清楚的输入和输出和供应引脚的新人。
嘿，我在软件领域。实际上我需要这个电路设计来在我家中实现。
能否将IC 4049连接的详细标示电路图发给我
提前谢谢. .
继续努力。
4049内部的“三角形”和相应的引脚在第二张图中显示，你只需要按照第一张图中给出的电路图连接相关的引脚，这实际上很简单。
任何“三角形”都可以定位任何地方都与其特征相同
是的，这绝对是正确的
我们能远距离使用吗?
是的，你可以，只要确保在所有晶体管的基极/发射极连接0.22uF电容。
大家好，我是阿米尔，来自阿根廷的布宜诺斯艾利斯。
我需要你帮我设计一个电路。
我需要一个电路在坦克中加热水，当它到达温度时必须切割饲料220VCA ......也可以将自己与已经非常感谢的速度脱节。
您好，我会尝试设计它，一旦完成，就会让您知道。
多少输出电流的任何引脚4049。因为我想把警铃和大头针连接起来。所以我想知道我能用多少倍的钟。
我想用这个电路来使用门铃，那么怎么做呢?我想我需要另一个电路，其中可控硅被用来连接这个电路，以连接交流钟。我说的对吗?
门输出10mA可用。
建议在栅极输出端使用晶体管/继电器驱动器来操作大功率钟，无论是交流还是直流
是的图表对我来说看起来不错，锁存将工作并停止继电器重新激活，但每次水位低于较低阈值时需要重置电路。
所示的2M2也是一个很大的值，但如果你想使用你可以尝试的更大的值，例如可以尝试10M而不是2M2。
先生，在你的水位指示电路中，水箱A、B、C、D有继电器控制器，上面有标记，这些是不是传感器
夏朗，ab C D点是用镀锡铜线制成的传感器，你也可以用镀锡黄铜金属。更大的表面积会产生更好的效果。
你好,
镶嵌后，它应该在手术后关闭。
我有一个问题似乎逻辑门有很大的电阻所以我想把值更大的电阻器与逻辑门并联这样最终的电阻就会更低那么它就可以在有很大电阻的水中工作，在现实世界中可能吗?它似乎是在模拟工作，但我不确定。
你好,谢谢!
是的，我觉得没问题。但是，每当水位低于上限阈值时，继电器就会继续切换。
你好,
这是一个稍微调整的电路，似乎在模拟中，它可以用来关闭水泵，当水达到某个水平，但我不知道它将如何在现实生活中xD
s21.postimg.org/bkntb9dpj/auto_off_water_pump_circuit.png
致以最亲切的问候。
你好Swagatam，
如果晶体管的基极与栅极6的LED连接在同一个位置，会产生什么效果?这将使继电器打开其常开触点。
如果不能那样工作，需要做些什么来考虑它和自动控制电路呢?
问候
你好凯文，
是的，它可以以那种方式连接，这个想法已经在下面的文章中讨论过了:
//www.addme-blog.com/2012/01/circuit-provided-in-this-article.html
你好先生
你能建议一个电路报警使用输入从上述电路的输出之一
因为我有三个头顶的油箱和一个地下油箱。想要使用单喇叭(8欧姆)
你好，aashish，做以下事情:
使555稳定多振电路与频率，将产生所需的警报音频
将IC引脚1连接到8050晶体管集电极，将其发射极接地，基极通过1k电阻连接到4049个IC的任何一个输出。
将扬声器的一根电线连接在一起，并将公共接头连接到555的pin3，类似地将扬声器的公共接头连接到地。
就是这样，一旦激活所有的扬声器就会开始嗡嗡作响
谢谢
但是你可以推荐我的电路图
一旦我有空，我会在上面的文章中展示它。
谢谢你
我会继续找的。我们可以使用市场上其他的声音库ic如HT2844P或pic16f887吗
是的，任何音频电路都可以根据喜好尝试
谢谢你
亲爱的ashish，
是的，剩余的引脚没有被使用。
压电蜂鸣器可以直接连接栅极和地的一个输出，就像led连接一样。
亲爱的swagatam,
参照引脚图，只有2、3、4、5、6、7、9、10、11、12、14、15，编号引脚将被使用，其余引脚将闲置。
也请建议如何添加蜂鸣器电路
请告诉所有测试这个实验的人。都是完美的电路。使用
我认为在12V下电解影响很小，尤其是在水中没有任何酸性介质的情况下，而且这种自然电解只会分解水离子而不会分解电极离子。
铅可能与焊料金属紧密结合，因此不容易分离，任何可能溶解的东西都可能太微不足道，不会造成任何健康问题。
然而，对于极端安全，可以使用两件东西，使用电镀电极（镀锡或镀铬）和连接的100k电阻与每个传感端子串联，用于减少电流，使得仅IC能够感测它而不初始化电解。
随着AC电路不会操作，而且较高的伏特可能会强制发生更多电解。
你可以在端子上涂一层厚厚的焊料以减少腐蚀，因为锡能抵抗大多数钝化化学反应。
指示的地面是12V适配器供电地(负)，它不是接地类型的地，所以闪电不会被吸引到它在任何情况下。
如果你觉得有必要，你可以用你家里的接地线连接和接地罐体，以确保更安全。
嗨
一个基本问题。
通过探测器的电流是多少?
当水流通过水面时，对人的生命有危险吗?
我不想在我打开厨房水龙头的时候被吓到。
Pallavi.
你好,
它比你的手机电池少100倍，所以绝对安全。
参考电路图下面给出的IC引脚图，你可以很容易地比较和更换电路上的引脚编号，并适当地理解输入和输出。
参考图表，数一数，很简单。
