金属探测电路 - 使用拍频振荡器（BFO） - 自制电路项目金博188的网站

该帖子使用拍频振荡器（BFO）概念来解释简单的金属探测器电路，BFO技术被认为是检测金属最准确和可靠的方法。

这个怎么运作

可以通过以下几点理解电路功能：

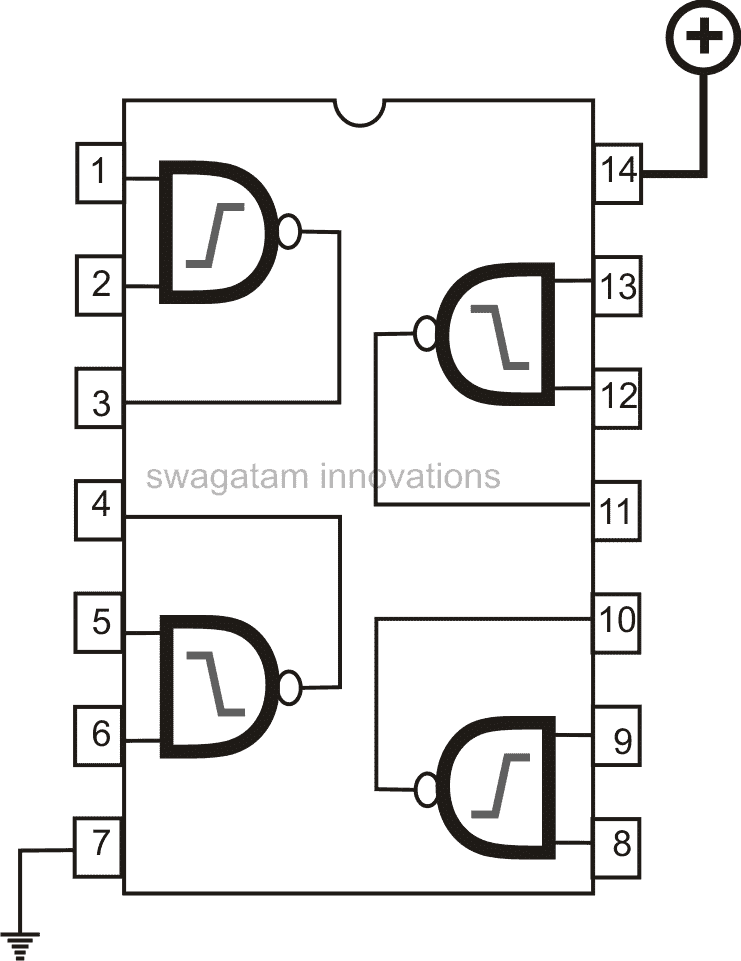

所提出的金属探测器使用4093 Quad Schmitt NAND IC和搜索线圈以及用于电源的开关和电池。

IC1D引脚11的引线连接到MW无线电天线，或者另一个过程将在无线电周围经过扭曲。BFO交换机如果在无线电中必须打开。

电压称为电抗的快速变化的电阻延迟了ICI引脚10的逻辑电平回到其输入引脚1和2，并且通过4093 IC的传播延迟进一步延迟。

通过中等波浪收音机拾取了大约2MHz的快速振荡的整个过程。

2 MHz超出中波的范围，但MV无线电可以接受2 MHz频率的谐波。线圈的绕组过程并不复杂。

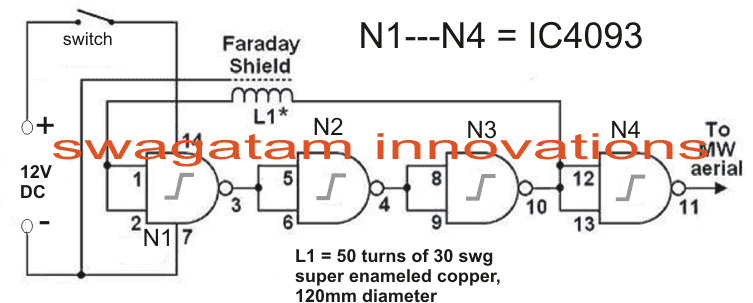

原型使用50匝22 AWG / 30 SWG（0.315毫米）的搪瓷铜线，在4.7英寸/ 120 mm成形器上缠绕，然后用绝缘带包裹。

然后将线圈连接到0V.A法拉第屏蔽，其是用作线圈周围的包裹物的锡箔。该过程留下了小的间隙，并且应注意，使箔不会包裹线圈的整个圆周。绝缘胶带再次用于包裹法拉第屏蔽。

在添加胶带之前，可以将连接与屏蔽罩的一块刚性电线包装器建立连接。

理想的情景将是用双核或麦克风电缆连接电路，并将屏幕连接到法拉第屏蔽。

设置金属探测器涉及在MW收音机上切换，以播出2 MHz的谐波。

但是要注意，并非所有谐波都能最好，只需要使用适合套装的谐波。具有合适的谐波和金属将改变口哨的音调。

金属检测器检测80至90毫米的大硬币，这对于BFO检测器是良好的。它甚至可以识别含铁和有色金属之间的歧视随着音调的上升或下降。

提交：Dhrubajyoti Biswas

该金属检测器的检测技术背后是一种传感器，其通过吸收磁能来识别亚铁和有色金属的存在。

该磁场由电感器产生，该电感器是修改的振荡器电路的一部分。金属物体接近磁场的那一刻，吸收足够的磁能以停止振荡器。

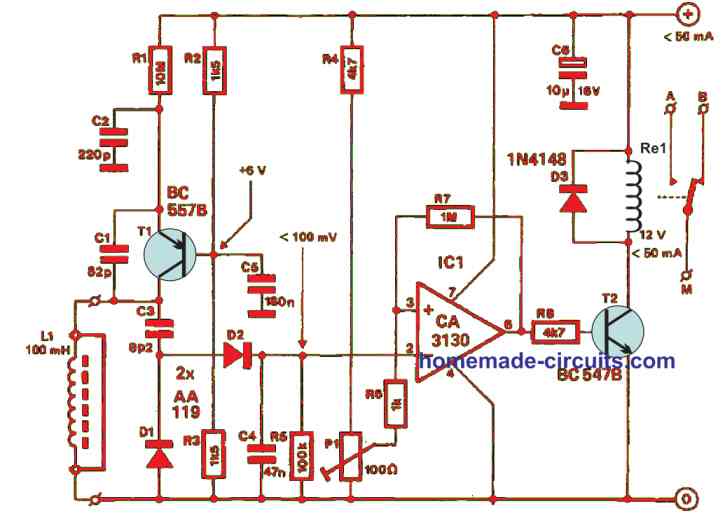

下图描绘了Colpitt的振荡器，射击大约70 kHz。电感器L.₁用作发射器电阻器的功能（R₁）大值，最终，振荡器只是有效。

这是有利的，因为晶体管将重新加载调节电路中的损耗。D.₁和D.₂将纠正振荡输出，随后的直接电压直接应用于施密特触发IC的反相输入₁。

一旦电压下降到PIN 3的值，由P表示₁，输出将切换到高，激励继电器。我们建议在PCB上构建探测器，如下图所示。

电感器的实际目的₁不要安装在PCB上。如果振荡器没有立即开始设置P的情况₁订婚了，你必须拖延r的价值₁。

或者，如果振荡器继续检测，即使金属物体接近L₁，R.₁必须增加价值。

你需要从p的刮水器开始₁到地球并控制预设，因此继电器根本无法操作。当您需要更多的灵敏度时，将刮水器增加刮水器。

继电器的激励主要决定了目前的消耗，并且大多数情况下，它不超过50 mA。

与上面讨论的金属检测器不同，该一个工作在规则之下，即LC振荡器的频率在被修改电感时变化。为了发生这种情况，使用任何类型的金属检测器接近电感。

变频率取决于金属的性质和频率本身。如果后者太高，则金属部件将类似于短路转动，从而延长电感，使频率提升。

在频率基本上忽略次数损耗的情况下，我们可以区分黑色金属和有色金属。

使振荡器频率低于200 Hz，这将是非常具有挑战性的。由此，电流电路中的振荡器在300 kHz中操作。为了使其电感非常简单，您所需要的只是在下图中描绘的同轴电缆A的单个转弯。

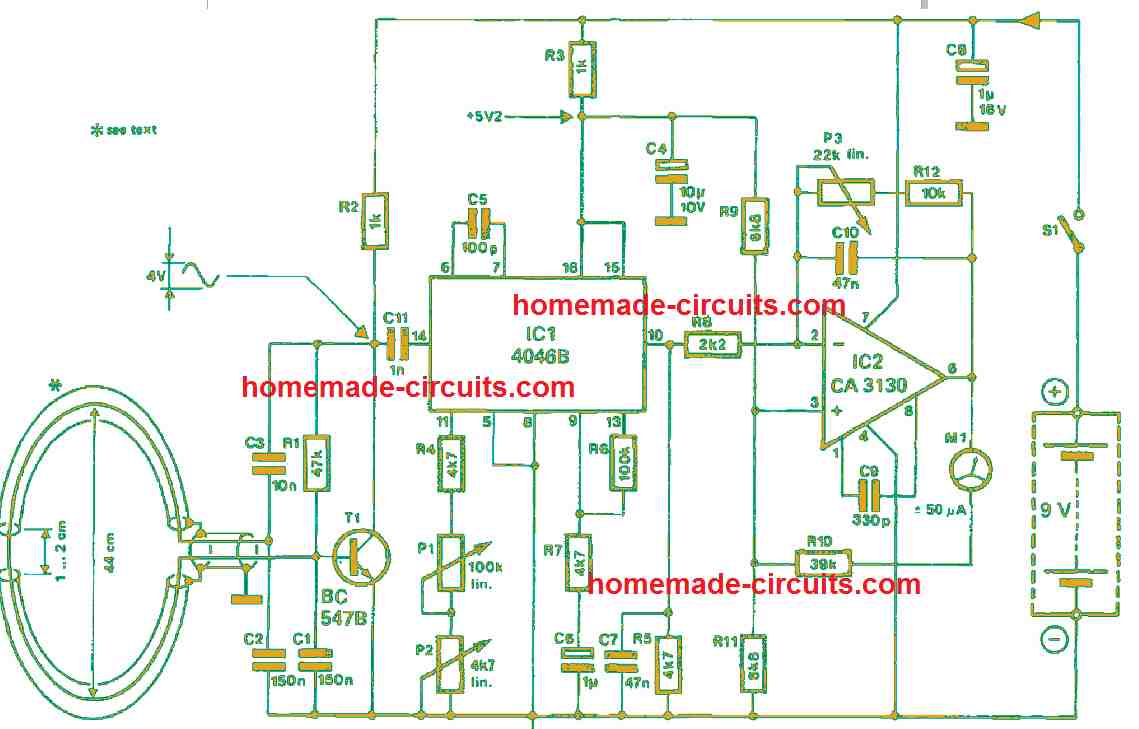

LC调谐金属检测器电路由振荡器T组成₁，频率到电压转换器IC₁和BIMOS运算放大器IC₂。通过采用检测器线圈直径为400毫米，电容器的值C₁和c₂保证振荡器频率为300 kHz。当使用较小的直径线圈时，您需要更多的转弯。

要充分供应4046B，振荡器信号强度必须约为400 mV_ΠΠ。相位比较器保证内部锁相环始终锁定该级别。在销10处，源跟随器输入被提供给充分放大的CA3130。

方便，P.₁设置锁相环的中心频率和中心零微磁数的零。使用P.₂，如果opamp的灵敏度高，则可以进行微调。

而且，P._3.设置讨论中的灵敏度，该讨论将在负反馈回路中连接到反相输入。请注意，通过微信息和r存在正面反馈_10.到非反相输入。选择不同的阻力时，要修改R的值非常重要_9.，R._10.和R._11.适当的。
