数字时钟电路采用16×2液晶显示

这篇文章解释了如何使用Arduino和一个16 x 2液晶显示屏制作一个简单的数字时钟。

介绍

作为一个电子爱好者，我们在一个阶段会想到，如何制作一个数字时钟，尤其是谁对数字电子领域感兴趣。在这篇文章中，我们将看到如何制作一个数字时钟，它的设计非常简单，一个菜鸟在Arduino中就可以毫不费力地完成这个项目。

这个数字时钟只有两个主要组件，Arduino和液晶显示器．Arduino是时钟的大脑，它是数学和逻辑的功能每秒更新时钟。

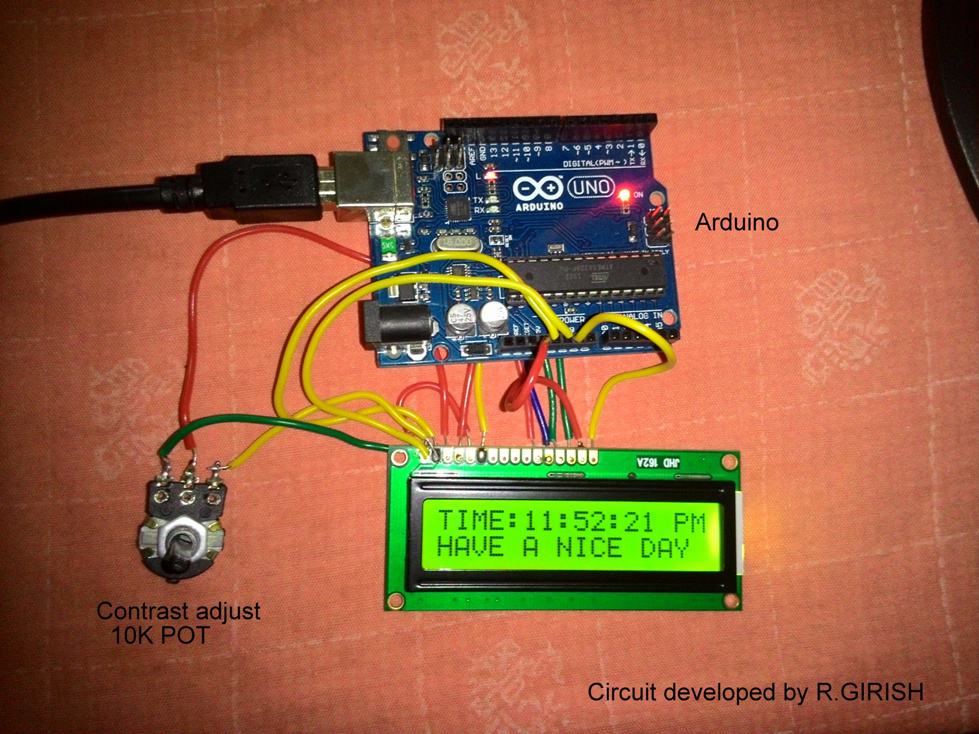

原型形象:

LCD屏幕是标准的16针接口显示器。它有16行2列，这意味着它可以在一行中显示16个ASCII字符，它有两列，这就是为什么它被称为16x2显示。

LCD和Arduino之间的电线连接是标准的，我们可以在大多数基于Arduino-LCD项目中找到类似的连接。

电位器用来调整显示器的对比度。

用户必须进行最佳设置，以便在所有光照情况下都能正确地看到显示的数字/字符。

有背光，使用户在黑暗的情况下可以看到显示。arduino可以从7伏到12伏的直流插座外部供电。

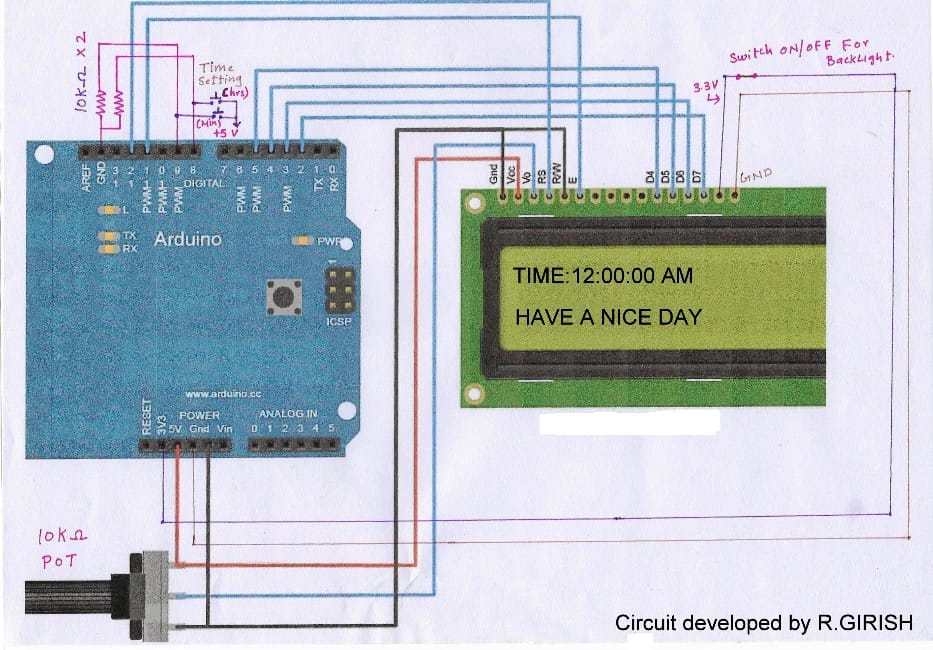

线路图:

ARDUINO程序代码:

// --------由r.girish开发的程序------- //
#include
LiquidCrystal液晶(12、11日5、4、3、2);
int h = 12;
int m;
int年代;
int国旗;
int时间;
Const Int HS = 8;
const int女士= 9;
int state1;
int state2;
void setup（）
｛
lcd.begin(16日2);
｝
无效循环()
｛
lcd.setCursor (0,0);
s = s + 1;
lcd.print（“时间：”）;
lcd.print（h）;
lcd.print(“:”);
lcd.print (m);
lcd.print(“:”);
lcd.print(年代);
if（标志<12）lcd.print（“am”）;
if（flag == 12）lcd.print（“PM”）;
如果(国旗> 12)lcd。打印(“点”);
如果(标志= = 24)标志= 0;
延迟(1000);
lcd.clear（）;
如果(= = 60){
s = 0;
m = m + 1;
｝
如果(m = = 60)
｛
m = 0;
H = H + 1;
标志=标志+ 1;
｝
如果(h = = 13)
｛
H = 1;
｝
lcd.setCursor (0,1);
液晶显示器。print(“HAVE A NICE DAY”);
//----------- 时间设定 ----------//
State1 = DigitalRead（HS）;
如果(state1 = = 1)
｛
H = H + 1;
标志=标志+ 1;
if（标志<12）lcd.print（“am”）;
if（flag == 12）lcd.print（“PM”）;
如果(国旗> 12)lcd。打印(“点”);
如果(标志= = 24)标志= 0;
如果(h = = 13) h = 1;
｝
state2 = digitalRead(女士);
如果(state2 = = 1) {
s = 0;
m = m + 1;
｝
｝
// --------由r.girish开发的程序------- //

注:以上程序经过验证，无错误。如果你收到任何警告或错误，请手动添加LiquidCrystal库。

时间设定:

设置有两个按钮，用于设置小时，另一个按钮设置分钟。按下任何一个将递增相应的数字。有关设置时间按HRS按钮直到正确显示正确的时间，同样分钟。

注意:

·在设置时间时，保持按钮抑制直到所需的时间达到。暂时按下按钮可能不会改变时间。

·每位数量仅递增次数，其次仅为第二个，这是因为程序的整个循环延迟了1秒钟。

·数秒钟从01到60开始，再次循环，不会显示“00”，因为传统的数字时钟。
