这篇文章讨论了一种用于测量水和其他液体中溶解氧含量的传感器装置。这一想法是阿米特先生提出的

技术规格

我没有找到溶解氧或pH读数的传感器或传感器模块供我们在项目中与控制器一起使用。但我们有带显示器控制器的传感器，价格昂贵。

你知道吗？

谢谢

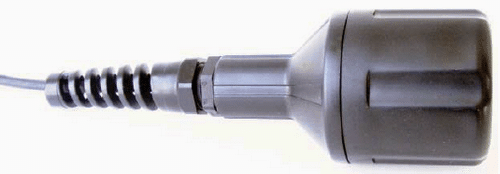

用于测量溶解氧的传感器可在市场上现成获得，其中一个示例如下所示：

输出可以很容易地与外部放大器电路集成，以实现所需的转换或显示。

如果可能的话，我会尝试更新我的博客中的所有细节信息。

如今，公司制造了多种类型的传感器，用于测量水中的氧，称为溶解氧传感器，可用于水、化学处理器作业、实验室和生态环境。溶解氧（DO）是单位体积水中溶解氧的表示或评估，通常以mg/L或ppm为单位。

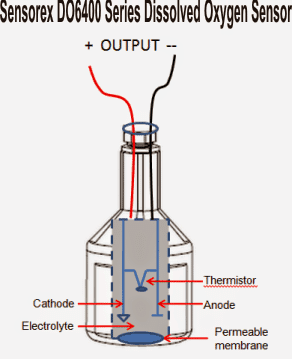

如图2所示，优选传感单元可包括2个电极，一个阳极和一个阴极，在电解液中，并通过透氧膜从所述水中分离。

氧气在膜上扩散，并与阴极相互作用，形成与扩散到传感器中的氧气成比例的电位差。

因此，DO传感器基本上确定了水中氧气的不足应变；允许额外的氧气通过膜，并产生更多的电压。然后将电流转换为毫伏输出，可通过无线传感器网络无线节点进行评估。

上面显示的溶解氧传感器类型非常理想，因为可以快速访问输出，并与任何所需的测量仪器（如毫伏表）连接，LED条形图计晶体管放大器、基于opamp的放大器等，用于将收集的数据转换为所需的电平，以便对结果进行适当评估。

上图中可以看到上述示例传感器的内部视图：

所示输出以毫伏的形式提供可用于触发外部电子电路级的直接可读数据。
