在这个项目中，我们将学习如何使用555定时器IC进行简单的单极步进电机驱动器电路。除了555个定时器，我们还需要IC CD 4017，即十年柜台IC。
由Ankit Negi.
任何单极电机都可以连接到该电路，以便执行特定任务，尽管您需要先做一些小型更改。
步进电机的速度可以通过连接放电和阈值的电位器来控制555定时器引脚。
步进电机基础
步进电机用于特定数量的旋转是必需的领域，不能实现使用普通直流电机。步进电机的典型应用是在3D打印机上。你会发现两种类型的流行步进电机:单极和双极。
顾名思义，单极步进电机是由普通导线组成的绕组，可以逐个通电。
然而双极步进电机没有一个共同的终端之间的线圈，由于它不能简单地使用提出的电路驱动。为了驱动双极步进电机，我们需要一个h桥电路。
成分：
1.555定时集成电路

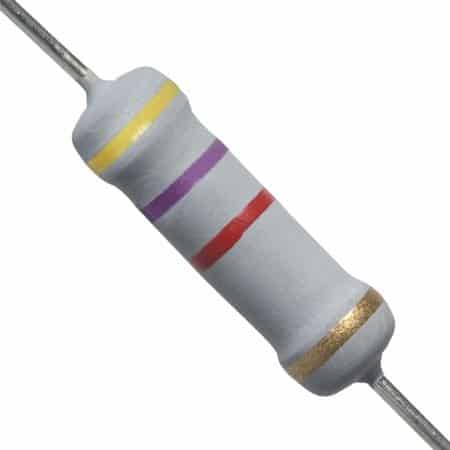

3.电阻4.7 k, 1 k
4.电位计220 k

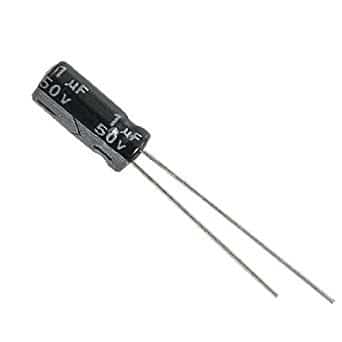

5.1超滤电容

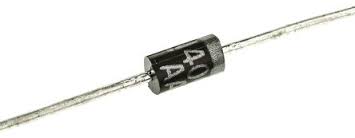

6.4二极管1 n4007
7.4个晶体管2 n2222
8.单极步进电机
9.直流电源
555计时器的目的：
这里需要555个定时器以产生特定频率的时钟脉冲（可以使用220k罐变化），该频率决定了步进电机的速度。

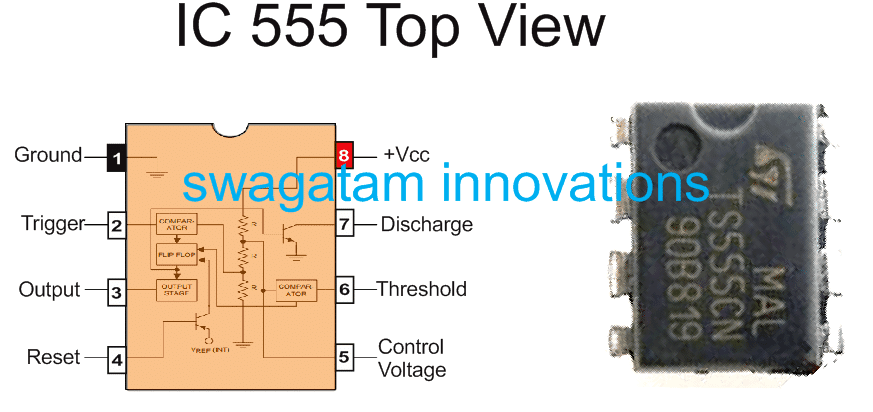

IC 555 Pinout详细信息

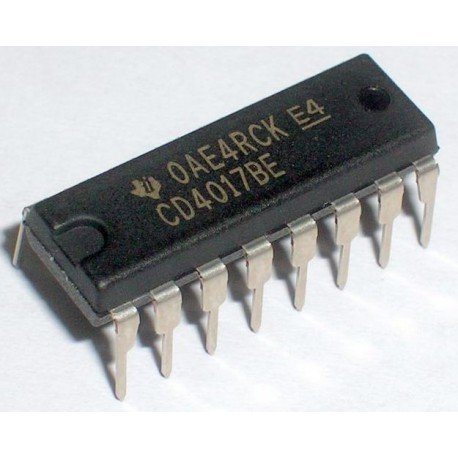

CD4017目的:
正如上面所提到的，它是一个10年计数器集成电路，也就是说，它可以数到10个时钟脉冲。这款集成电路的特别之处在于它有自己的内置解码器。因此，您不必添加额外的IC来解码二进制数字。
从4017计数到10个时钟脉冲555计时器通过10个输出引脚逐个提供与每个时钟脉冲对应的高输出。一次只有一个引脚很高。
晶体管的目的：
这里晶体管有两个用途:
1.在这里，晶体管就像开关一样，一次激活一个线圈。
2.晶体管使高电流通过它们，然后电机，从而完全排除555定时器，因为它可以提供非常少的电流。

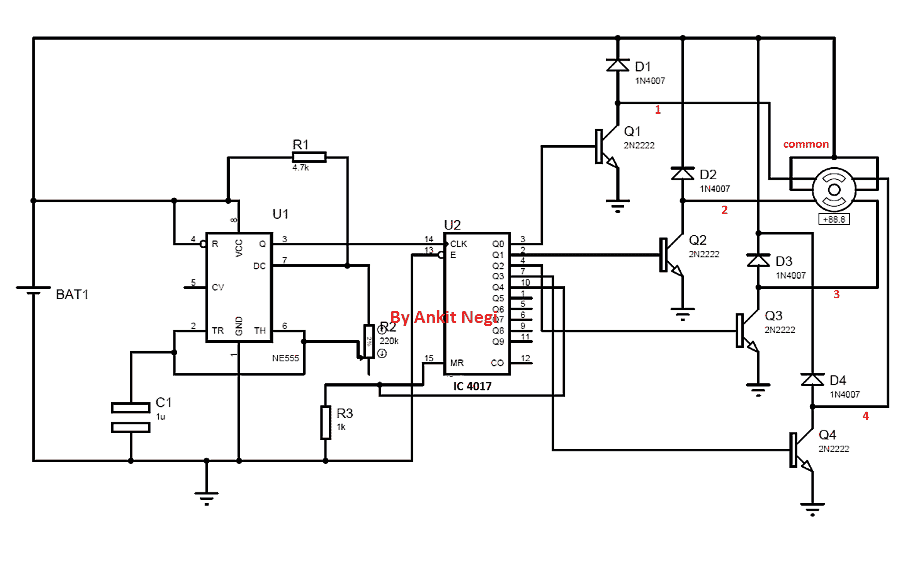

电路图：
如图所示进行连接。
1.将555定时器引脚3或输出引脚连接到IC 4017的引脚14(时钟引脚)。
2.将启用引脚或第13个引脚连接为4017。
3.分别将引脚3、2、4、7连接到晶体管1、2、3、4。
4.通过1k电阻连接10和15引脚到地。
5.将步进电机的公线连接到电源正极。
6.用这种方式连接步进电机的其他导线，使线圈一个接一个地通电，以正确地完成一个完整的旋转。(你可以查看制造商提供的电机数据表)
为什么IC 4017的输出引脚10连接到它的引脚15(复位引脚)?
正如上面已经提到的，4017计数时钟脉冲一个一个，直到第10个时钟脉冲，并在输出引脚相应地高输出，每个输出引脚高。
这造成了电机旋转的一定延迟，这是不必要的。由于我们只需要前四引脚为电机的一个完整的革命或前四小数点从o到3，引脚编号。10连接到pin15，第4次计数后IC复位，重新开始计数。这确保在电机的旋转没有中断。
工作:
连接正确后，如果接通电路，电机将开始分步骤旋转。定时器根据电阻器、电位器和电容的值产生时钟脉冲。
如果你改变这三个分量中的任何一个的值，时钟脉冲的频率就会改变。
这些时钟脉冲被给予IC CD 4017，然后计数的时钟脉冲一个一个，给1作为输出引脚3,2,4,7分别和重复这个过程不断。
由于晶体管Q1连接到引脚3，它先打开晶体管Q2，然后是Q3和Q4。但是当一个晶体管打开时，其他的都是关闭的。
当Q1在其上时，就像闭合开关一样，电流通过通用线流过线1，然后通过晶体管Q1接地。
这激励线圈1和电机在一定角度旋转，这取决于时钟频率。同样的事情发生在Q2上，Q2激活了线圈2，接着是线圈3和线圈4。这样就得到了一次完整的革命。
当电位器旋转时:
我们假设壶的初始位置是这样的，放电和阈值引脚之间有最大电阻(220k)。输出时钟脉冲频率公式为:
f = 1.44 /（R1 + 2R2）C1
从r2增加的时钟脉冲的频率减小的公式中可以清楚地清楚。因此，当R2或POT的值最大时，频率是最小的，因为IC 4017更缓慢地计数并提供更多延迟的输出。
随着电阻R2的值降低，频率增加导致IC 4017的输出之间的最小延迟。因此，步进电机旋转得更快。
因此，电位器的值决定了步进电机的速度。
仿真视频：
在这里你可以清楚地看到电机的速度随电阻R2的变化。其值先减小后增大，进而使步进电机的速度先增大后减小。
