该帖子介绍了一种简单的脚踏激活的阶梯光电路，包括一系列LED，其响应于每个攀爬步骤顺序激活。这一想法是由Dwayne先生的要求。
电路目标和要求
- 我希望你能帮助我。我希望在楼梯上做一个LED灯。
- 在每个步骤上使用LED灯带，我希望电路通过第一步（和回来的顶部步骤）上的压力开关激活。有两种方式我希望它能工作。
- 选项1：
- LED在延迟中亮起，逐步说明每个步骤照明之间的1或2秒延迟。但灯光亮起直到最后一盏灯照亮，然后它们在最后一步照亮后3或4秒。
- 选项2：
- 我想象有点更容易，更简单;
当压力开关启动时，所有LED灯同时启动。持续10到15秒，然后全部关闭。 - 我之前还没有这样做过，所以真的很欣赏所有可能的支持和信息。
非常感谢。
使用单独的传感器和LED进行顺序照明
建议的脚激活楼梯LED灯电路可以以两种方式实现：
1）第一思想允许在整个楼梯的长度上安装的LED链依次被释放，另一个是响应于访问者攀升的每个步骤。
2）第二个概念允许所有LED在第一个楼梯上踩到游客的步骤时亮起，并且当访客越过最近的最上面时，光线就会关闭。
第一个概念可以通过在每个楼梯上安装以下电路来实现:
线路图
这压电换能器在设计中用作电力转换器的压力。压电元件应该嵌入每个楼梯内，而待在附近的墙壁内部的每个相关电路以及LED。
一旦完成，每当有人在楼梯上踩到楼梯，相关压电对振动产生一个小的电脉冲，进而触发2N2222延迟OFF定时器阶段，LED现在点亮几秒钟，然后自动关闭。
当游客爬上台阶时，上述动作会继续发生，按顺序照亮和关闭每个后续的LED。

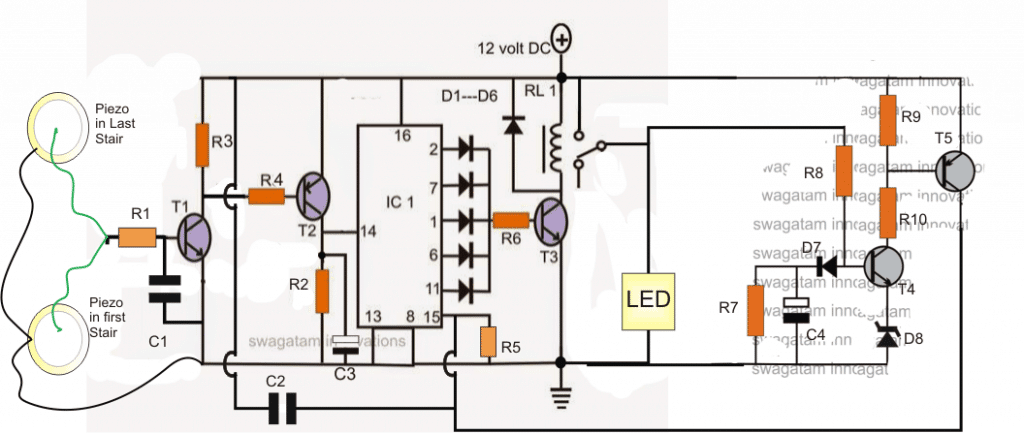

使用触发器和延迟定时器创建一个串光效果
通过在第一个和最后一个楼梯上安装以下内容，可以强制执行第二脚激活的楼梯光电路思路。
零件清单
R1 = 100欧姆
R2，R3，R4，R5，R6，R9，R10 = 10K
R7 = 100K.
R8 = 330K.
C1, C2 = 0.22uF
C3 = 1UF / 25V
C4 = 470 uf / 25 v
D1 - D7 = 1 n4148
D8 = 3V齐纳二极管
Ic1 = 4017
T1, t3, t4 = bc547
T2，T5 = BC557
继电器= 12V, 400欧姆
电路操作
在上面的设计中，可以看到两个压电传感器嵌入在第一个和最后一个楼梯之间。
当由访问者的脚部击中第一个压电时，由压电产生的微小电脉冲由T1 / T2级放大，并在IC 4017的销＃14处施加，在这里沿着触发器阶段被操纵。
触发器允许4017在继电器驱动舞台上切换，点亮LED灯。
这个过程也触发了一个延迟定时器电路，它开始计算它被固定的延迟。
与此同时，用户继续爬上台阶，直到他到达最上面的台阶，他的脚激活了第二个压电传感器，再次切换IC 4017，但这次是关闭继电器驱动级和LED。
如果用户决定爬升到步骤并返回返回或者在整个步骤中完成他的旅程，则包括T3 / T4的延迟计时器进入动作并重置IC 4017 IC，导致LED关闭。
如果您对所讨论的脚动楼梯LED灯电路有更多创新的建议，请使用评论框表达。
