联合收割机谷物罐的信标液位指示电路

该帖子解释了联合收割机谷物罐的信标指示电路。这个主意是约翰·博什先生提出的。

电路目标与要求

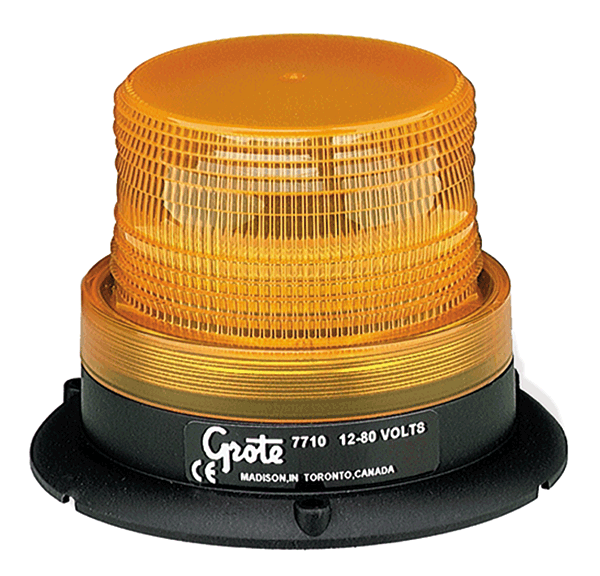

1. 我想改进旋转信标谷物罐液位指示器系统，如下所示，以我的旧联合收割机。
2. 我想构建的系统的具体部分如下：
3. 当粮槽液位达到四分之三时自动开启。
4. 的指路明灯触发四分之三满的传感器后，开始一个交替模式;信标灯保持亮10秒，然后关闭10秒，不断重复，直到谷物罐满传感器被触发。
5. 一旦触发粮箱装满传感器，信标灯将持续点亮。
6. 你能设计一个电路来执行这个功能吗？我已经有了储物箱液位传感器，它是一个常开触点。
7. 传感器的规格是:48V, 0.5安培，10瓦，300mA，所以即使我计划使用LED信标灯，我怀疑任何电路的输出都必须触发一个继电器到信标的电源电路。我还希望能够从联合收割机的控制站关闭系统。
8. 提前感谢您的任何和所有输入！

设计

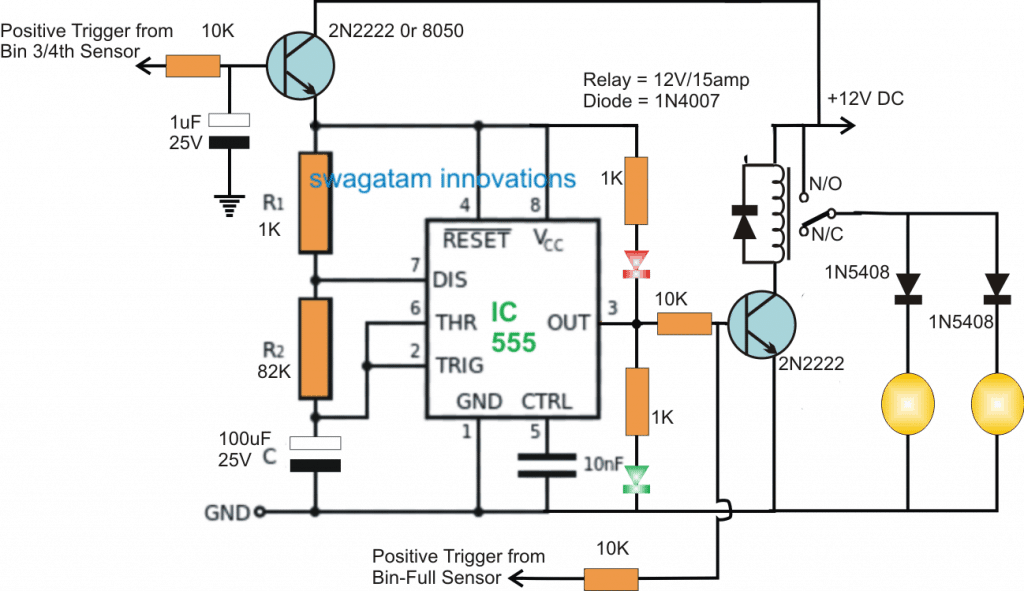

建议的粮槽信标电平指示器可以非常简单地使用IC 555电路在其稳定模式下实现，如下图所示:

IC 555配置在其标准稳定模式(闪烁模式)，其中R1,R2和C值决定IC在其引脚#3的闪烁率。

这些值的计算，以产生一个合理精确的5秒ON/OFF开关引脚3的IC。

它是如何工作的

可以看到引脚3与继电器驱动级连接，继电器驱动级的触点配置有指示信标LED灯。

当继电器侧的+12V电源接通时，电路处于待机状态，并准备对仓内传感器发出的信号作出响应。

一旦从“3/4油箱满传感器”接收到第一个信号，不稳定通过左上角的相关2N2222晶体管供电，电路立即开始以设定速率振荡。

继电器跟随IC引脚3的ON/OFF触发器，并为附加的旋转信标灯启动所需的5秒ON/OFF激活，指示3/4罐满电平已达到。

上述接通/断开持续一段时间，直到粮箱达到其满液位，此时来自“满液位传感器”的后续触发器导致驱动晶体管和继电器永久激活。

此时继电器将被锁定，并使信标指示灯处于ON状态和旋转状态，向用户指示“油箱已满”的情况。
