本文讨论了一种简单的单稳态电源开关ON报警电路，该电路在一个可调的预设延迟后自动关闭。这个想法是威尔·博斯韦尔先生提出的。
技术规格
大家好，我是Will Boswell。我目前正在工作的一个项目，涉及添加一个报警音响到一个现有的电路，我将尝试和解释作为最好的可能。
现有的系统是一个警示灯系统，当我使用的高压套件打开时，红色的信标灯闪烁，以警告测试区域内外的人。这些灯在24V的电压下工作。
我想在系统打开时，除了灯光外，还放一个声音器，声音持续5 - 10秒。
我非常希望我能仅仅依靠其中一盏灯来供应我的供应，但在我自己的研究之后，我已经开始变得相当迷失，这是我离开大学几年了!
所以在一个简短的总结，我正在寻找一些帮助，有一个警报声音5 - 10秒，每次系统打开/灯激活。
有任何问题，尽管问!
提前表示感谢
设计

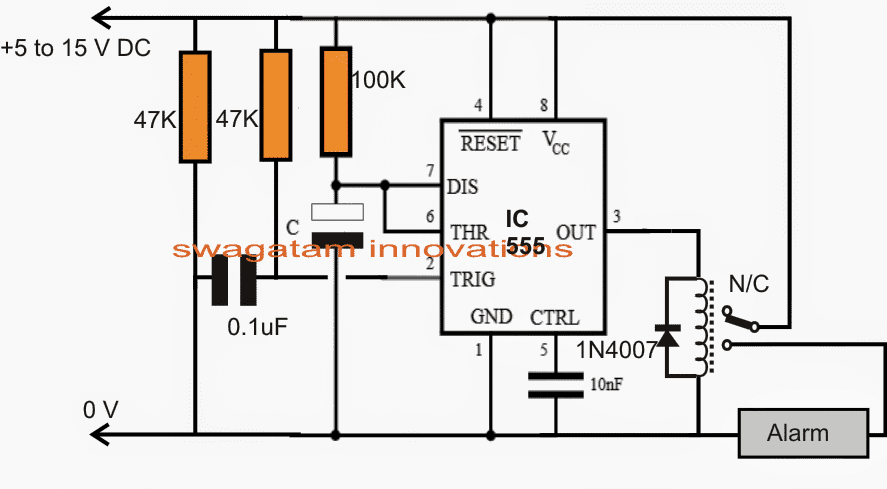

所要求的电源开关ON报警电路使用延时OFF电路可以在给定的图表中看到。
它基本上是建立在标准的IC 555单稳态多谐振荡器配置。操作相当简单:
当电源在电路上接通时，0.1uF电容器瞬间接地IC的引脚2，向555单稳态发送瞬时触发信号。
这立即提示IC的输出升高，引起连接的继电器的开关电压被激活。
继电器开关自己和报警单元连接其N/O和极点。
由于IC 555的单稳定单次发射特性，警报开始嗡嗡作响，直到继电器自动关闭。
继电器或IC输出的ON周期由100k电阻和电容C的值决定，C的不同值可以在10uF和100uF之间尝试，以实现最接近的5到10秒的持续时间。
线路图
先生,
我使用三相电机，有时一相故障。我想要三相防喷器与延时输出和反相器，低电压，高电压检测器。请帮助我。
邮件ID:aprssuresh@gmail.com
问候
苏雷什
Suresh，你可以尝试下面的电路，这是一个单相防喷电路，没有高、低切断....如果按照要求工作的话，先做这个，我们可以在后面添加高/低截线。
easy-electronic-circuits.blogspot.in / 2013/08 / simplest-single-phase-preventor-circuit.html
感谢您的快速回复。长官，我已经走完了这一圈。在这个电路中没有反相保护，也没有低、高电压保护。请帮助我。
邮件:aprssuresh@gmail.com
如果可能的话，我会尝试设计它们，并很快在这个博客上发表。
我喜欢这个网站
谢谢!
亲爱的先生
我正在做一个项目。这就像有线电视卡在卡片上写着新年快乐
卡片将从一边转到另一边
我想要一个电路，可以改变极性后1分钟
我已经用适当的链接回答了你的问题，请查看你之前的评论。
我喜欢这个网页
嗨，这里有一个电路://www.addme-blog.com/power-switch-on-alarm-with-auto-off/断电复位?
很棒的网站! !
谢谢Theuns，是的，电路会在每次电源关闭时重置
谢谢你给我回电话。原谅我的无知，因为我是一个机械的家伙，但我建造了这条线路，不能让它工作。0.1uf电容器必须是陶瓷类型还是电解也能工作?和电容C -它能不能做得更大，以达到30秒到1分钟的时间?
电容器可以是任何类型，但是请尝试更高的值，如1uF或4.7uF，或10uF....通向接地线的引线应该是电容器的负极引线…请尝试这个，你的电路肯定会开始工作....如果还是没有让我知道…
C和100k的值可以根据您的偏好来确定，以便获得更长的启动延迟。
谢谢Swagatam -我今天终于来到了这条赛道:它运行得很好。再次感谢一个优秀的网站!!
欢迎你，我很高兴你的冷使它成功....
