这个电源中断报警电路会在电源故障或电源中断时提醒你。在某些特殊情况下，必须知道为某些重要系统或电路提供动力的市电是否缺失。
: Manisha帕特尔
电源故障报警是如何工作的
该电路通过变压器T1连接到市电。交流电压由二极管D1整流，由C1滤波。
只要在D2的阳极有一个电压水平(大约12伏)，晶体管Q1能够在可控硅(TR1)的栅极保持一个可忽略的电压。因此，SCR不能被触发，确保没有触发器和报警铃声。
它可以看到，可控硅是永久性连接与9伏PP3电池。
在市电故障的情况下，变压器的电压消失，晶体管Q1立即切断，二极管D2确保没有电流能够从电池电源到达Q1基。此外，电池正向偏置二极管D3和电流流过R2, R3和R4电阻。
这种情况提高了TR1门的电压水平，激活SCR和附加的蜂鸣器，该蜂鸣器警告情况或市电电压的缺失。
当电源返回时，信号错误信息不会消失，因为晶闸管保持自身在闭锁状态，由于其固有的特性(与直流电源scr一旦触发保持永久闭锁)，即使它的栅极现在呈现为零电压。
为了切断警报并恢复状态，可能只需要通过与9伏电池串联或与晶闸管阳极或阴极串联的开关(未在图中显示)暂时断开电池供应。
注:蜂鸣器可以用继电器代替，以实现视觉警告或两者兼备。

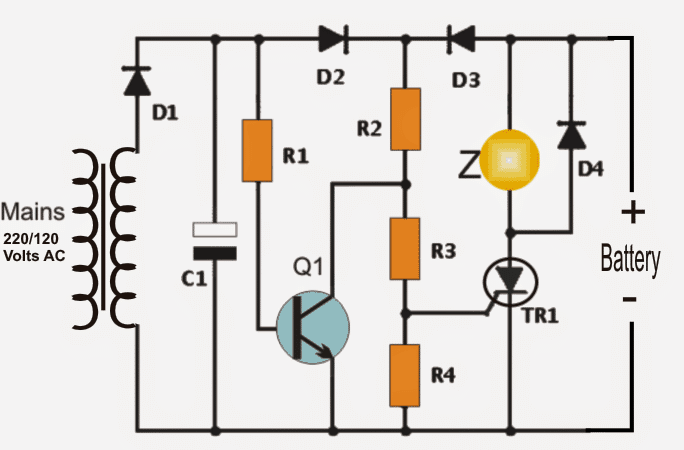

线路图
材料清单为建议的电源中断报警电路
- 1电阻R1 = 12K
- 1电阻R2 = 2.7K
- 2个电阻:R3 = R4 = 1K
- 1 npn: bc547
- 1 470 uF/25V
-四个半导体二极管:D1 = D2 = D3 = D4 = 1N4007
1晶闸管TR1: C106Y1 (NTE5452)
-一个变压器120/240 VAC至9 VAC或超过500 mA
- 1蜂鸣器6或9伏
- 1 PP3 9伏电池。
我需要一个报警电路的交流3相下电压和过电压，我的意思是当电压低于190伏报警声音和当电压高于250伏交流报警声音。
您可以尝试以下概念
//www.addme-blog.com/2011/12/simple-mains-high-and-low-voltage.html
你好，先生。我需要类似的电路，但这次当市电出现衰落报警声音。这样，当市电恢复时，报警声音短时间。期待您的回复，谢谢。
你好，Chris，你可以把电路中除了R1和C1以外的所有东西都去掉，然后把蜂鸣器连接到晶体管的集电极和正极线之间。
然后通过100uF电容将晶体管的基座连接到R1，也将10K从R1和100uF电容的连接处连接到地
嗨,先生
我想在我公司的压缩机上设置警报，当电力波动压缩机跳闸，不会自动启动，所以我想设置警报在故障条件和关闭
谢谢
你好阿萨德，你想要一个外部警报一直响，只要压缩机是关闭的吗?
不熟悉电路。应该是1/4或1/2w的电阻。
非常感谢你
当没有指定时，可以假设它们是1/4瓦的电阻
谢谢你的快速回复，这是我学电路的第一课
