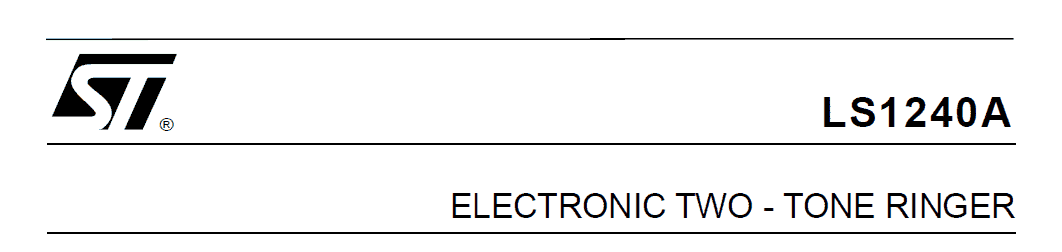

SGS Thompson公司的LS1240A IC是专门为产生2音铃声发生器电路而设计的。因此，该集成电路特别适合于固定电话，以便在接到呼叫时产生铃声。
然而，只需稍加修改，该IC就可以很容易地用于正常应用，在需要双音报警的电路中。
技术规格
基本上，该IC是一个8引脚DIL芯片类似IC 555，并有以下规格:
- 非常低的电流消耗，但在输出处有良好的听觉响应。
- 内置整流级用于整流交流输入电源，滤波电容也是集成电路的内置功能。
- 几乎不需要任何外部元件来设置电路。
- 输出音乐音频的音调可以通过电阻器外部调节。
- 如果IC操作系统使用在固定电话，那么IC的电源是由线路电压通过1uF电容器。
- 该集成电路能够直接驱动压电换能器，而不需要电感器或放大器。
- 该集成电路还能直接驱动小型扬声器产生音乐输出。
- 然而，扬声器必须被评为至少50欧姆。
- 下面介绍如何将IC LS1240配置为双音音乐信号产生电路。
引脚显示IC LS1240双音发生器的详细信息
基于LS1240芯片的双音音乐发生器电路图
双色调发生器使用压电元件
礼貌:
亲爱的Swagatham
我组装了这个电路。扬声器/陶瓷换能器没有声音。
我的实验中:
1)我尝试了两个LS1240A ICs从两个座机。
2)我尝试扬声器(2x30欧姆扬声器系列。
3)我使用相同的压电陶瓷传感器(没有内置振荡器)从陆地电话。
4)我测试了9vdc到17vdc。
5)我短引脚1(线)到引脚2(负)。
为什么没有输出....?这个电路在引脚1和引脚8....需要交流电压吗?如果是，最小和最大的交流电压范围....应该是多少?
问候
亲爱的Annil,
集成电路有一个内部整流电路，所以不管输入是交流还是直流，它都应该工作。
然而，集成电路只有一个负引脚在引脚#1，没有其他点在电路中是连接到负电源，所以我希望你已经连接正确。
我认为你的IC可能有问题，你可以用耳机代替扬声器进一步确认电路。
亲爱的Swagatam,
我试图找到一个电路，以建立一个准确稳定的两频交流信号发生器。
我需要的两个频率是528Hz和40.6Hz的1/13次谐波，然后我需要通过放大器电路达到最小200欧姆。
电压输入将是理想的15伏直流，我希望通过现有的频率发生器与一个Photomos门切换。
这将有希望给我一个50:50 528Hz/40.6Hz的交流信号输出到一个放大器。通过Photomos门开关也在528Hz打开和关闭。
原来的电路精确到小数点后3位。
你能帮忙吗?
非常感谢，
亲爱的Kit，对不起，我不知道这是如何实现的?
