你有夜间散步的习惯吗?嗯，那个习惯不是很好，所以你必须试着逐渐改掉它。这篇文章讨论了一个简单的睡眠行走警报回路，它可能会帮助你摆脱这个习惯。
: SS Kopparthy
电路的目的
这个电路是一个简单的想法，当一个人试图从床上下来时，它通过振动一个小直流来警告他振动电动机附在人的腿上，这样人就可以由于振动而被唤醒，然后回到床上。
传感器用来发现那个人Is out of bed是一个自制的压力传感器，它使用了两个正方形的边长6.5厘米的铜包覆条，在铜包覆条之间放置了一个2.5厘米宽的海绵。
这种安排作为一个可变电容和电容变化时，施加在其上的压力的变化，这是用来触发IC 555和振动电机通过简单的电路。
电路工作原理:
睡眠行走报警电路由作为电路核心的集成电路555组成。在这里,IC 555作为一个稳定的多谐振荡器．
压力传感器的工作原理是可变电容器当施加压力时，它的电容也会变化。无压力时，电容器电容小于10pf。
施加压力时，铜包带电容之间的距离约为50pf。
这是因为平行极板电容器的电容与极板的分离距离成反比。现在，这种电容的变化使集成电路触发自身，并且在集成电路的引脚#3处的输出变高。这是连接在继电器上其触点用于运行振动电机。
制作压力传感器:
你需要两个铜条(6.5*6.5长*宽，涂上清漆，清洗干净)，2.5厘米厚的新厚海绵，两根普通的绝缘软线，少量的胶水将海绵粘在铜条之间。
将海绵放在铜带之间，将海绵粘在铜带的两侧。记住不要粘在海绵或胶条的中心，因为它可能会干扰传感器，你可能得不到理想的输出。
胶水干了以后，焊接绝缘软线两个铜条。现在你已经完成了传感器的制作。按电路图把导线接到电路上就行了。
使用安排:
把电路装入合适的塑料外壳中。用m密封或其他方法将振动电机粘在塑料盒内。
将电路连接到一个9V电池，并将电池放入相同的塑料盒中。在机壳上开一个小孔，使传感器的导线能从机壳中出来。
现在,把压力传感器然后把它粘在新凉鞋的底部。此外，包含电路、振动电机和电池的塑料外壳安装在腿带上，并将腿带戴在踝关节上方。
带子和凉鞋要在睡觉前穿，这样你就会下床，床会震动，你就会被唤醒。

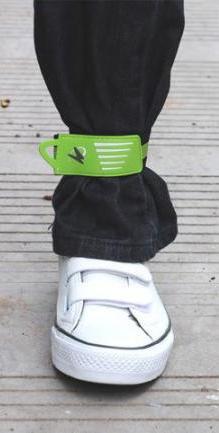

一条腿带就像一个显示在下面的图像可以使用。
这可能会帮助你改掉梦游的习惯。但这不是一种医学替代。好运！
零件清单:
R1 - 100k(可变电阻)
R2 - 4.7k(可变电阻)
C1 - 0.01µF
C2 -压力传感器
D1 - 1 n4001
Ry1 - 9v继电器
振动电机-直流6v振动电机
