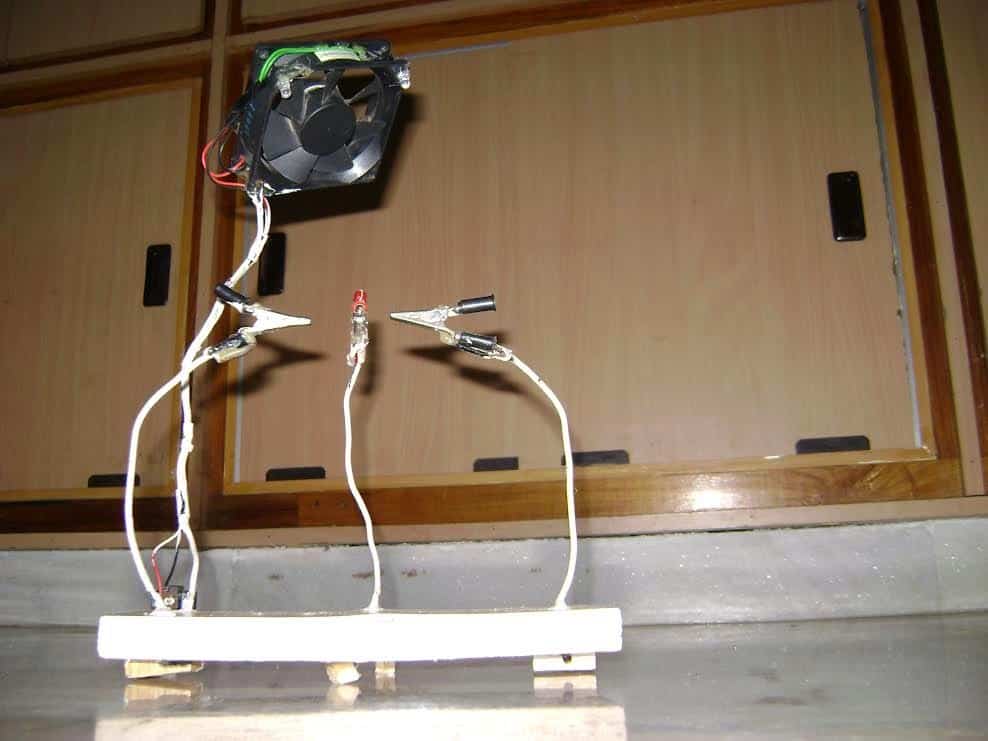

该帖子解释了一个“辅助第三手”单元的一步一步构建，以协助PCB焊接工作，以使工作更轻松。这个小玩意可能非常方便，特别是对新爱好者。
该项目由Ss kopparthy大师建造并提交。
让我们学习整个过程。
电路的概念
亲爱的先生，我是党卫军党员。
在这里，我将给出解释，制作程序，所需的零件，功能，以及一切步骤，如何制作一个自制的帮助第三手。
为焊接排烟。
这就是……所需材料:
1)木板，最好长9英寸，宽5英寸，厚2厘米，
2)钻床、钻头、
3)剪钳,
4)胶枪或m-seal等密封剂;
5)三个鳄鱼夹,
6)柔性螺旋钢管，或坚固的钢丝，4米或按要求，
7)两个或多个白色LED和一个12VDC cpu排气风扇，
8)12V直流适配器，9)一些连接线和10)带焊锡工具的烙铁11)四个尺寸的木片-1cm厚，2cm长，2cm高。
电路描述:

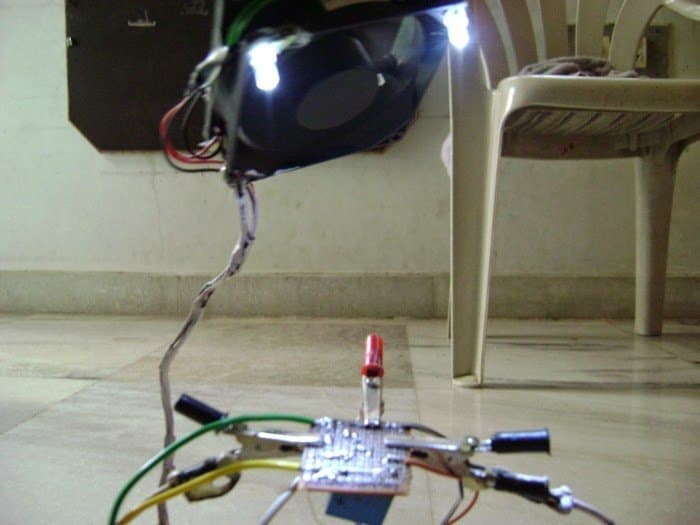

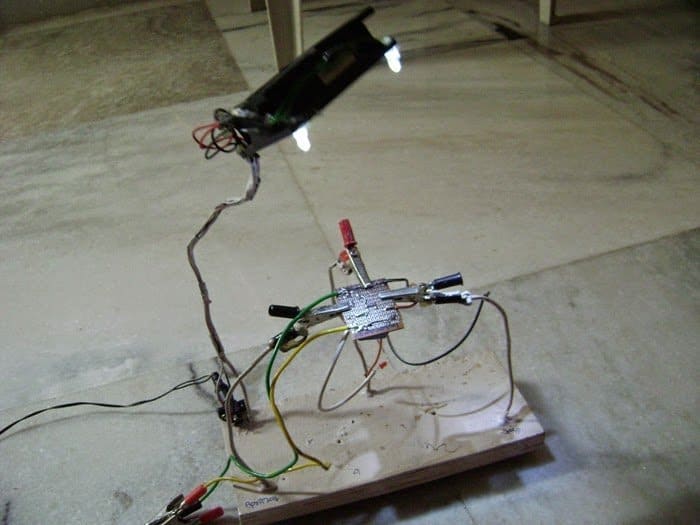

这个辅助手非常容易制作，它包括吸走焊接时产生的有毒烟雾的功能，它有两个白光Led，在焊接时提供更好的视觉。
你甚至可以包括更多的LED 's平行于现有的LED 's使用1k电阻，如果你想要和固定LED 's到风扇使用胶水或你甚至可以使用单独的管，LED 's，这样你可以点那些LED 's在特定的地方，焊接......
制作过程:

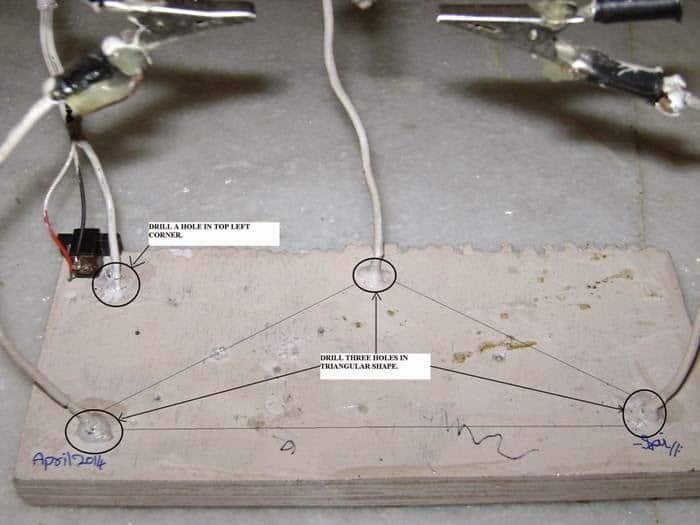

首先，将木板钻孔，使其连接成三角形。然后在木板的左上角钻一个孔，用来固定排风机的钢管，风扇的顶部将固定在钢管和LED上。

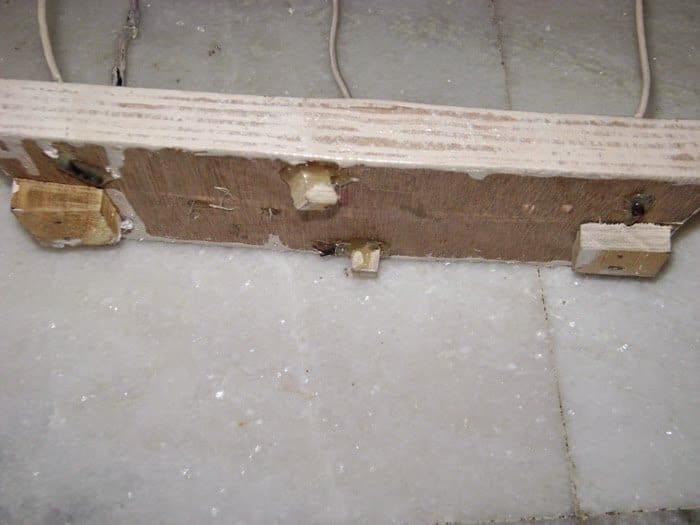

现在取4块木片，尺寸为1cm厚，2cm长，2cm宽，将它们固定在四边木板的底部，这样固定出来的钢管，不影响稳定性，整个仪器站在四个木片上(请在博客上发帖时将“钻孔”和“固定木片”的照片发到这里)。
现在拿三根等长的钢管，把它们固定在原来的位置。使用热胶或m-seal(确保你填满了整个洞)。
接下来再取一根钢管，长度要比之前剪的长4-5cm。
用热胶或m-seal将这个管道固定在左上角的孔(你甚至可以切割两个这样的管道，并将它们固定在一个距离，应该等于两个相邻的风扇孔之间的距离，这样风扇会更稳定)。
晾干4-5小时。在这之后，拿三个鳄鱼夹，把钢管推到夹里。用热熔胶把它修好另外两个也一样。

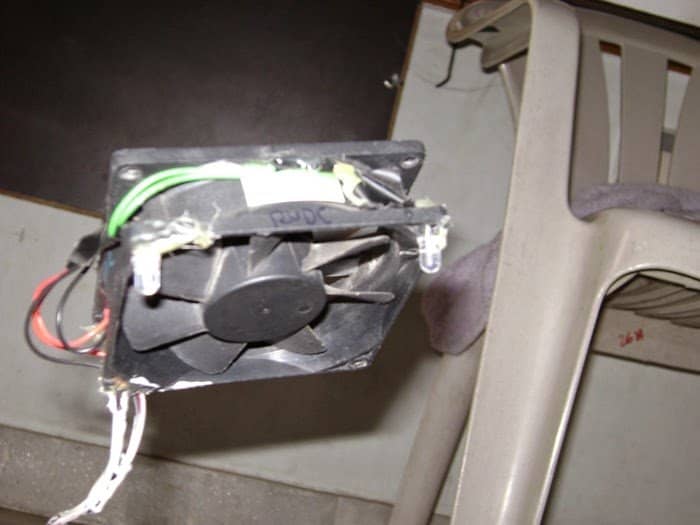

让它干一段时间。同时，取排风机，用胶水将LED固定在前面两个孔内，LED与风扇并联，白色LED使用1k电阻，将最后一根电线放在底部，连接到母DC插孔上。
然后将排风机固定在左上角的钢管上，用热胶或m-seal将钢管推入风机的一个孔内(多用胶水，否则风机使用时不稳定)。
固定直流插座
现在用热胶或胶水滴在木板上固定排气风扇的管道旁边的直流插孔。
现在把整个仪器放在一边晾干。干燥后，您可以根据自己的喜好将木板涂成任何颜色。
