使用微波炉零件构建烙铁热控制器

在本帖里,我们学习如何清除废弃微波炉部分做一个有用的烙铁加热控制器电路,然后可以用于维护控制热量在连接焊烙铁尖确保安全操作,这可能是相当重要的,方便的,如果你正在与SMD零件。

亨利·鲍曼

警告 ！该项目可能将实验者暴露于来自高压电容器的危险电压。只有具有AC电压危险和高压电容的电气知识的人才应该尝试该项目。

使用废弃的微波炉零件

你有一个旧微波炉，已经不能用了吗?好吧，别把它扔掉。如果显示面板和触摸按钮还能正常工作，就可以很好的使用。一些便宜的微波可能没有可调节的功率水平。如果你不能将功率调整到50%，你就不能使用这个微波炉。

大多数有缺陷的微波是磁控管管，高压二极管和/或高压电容器有缺陷的结果。

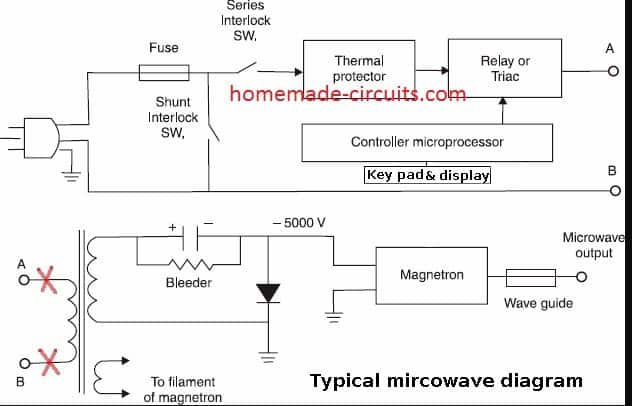

当长时间插入时，烙铁头的寿命并不长。这个项目将允许您设置不同的功率水平，您的铁自动断开与您设置的时间。看看典型微波炉的功能框图。

微波炉电路是如何工作的

用红色X标记的引线表示要切断的交流连接。处理器控制电压施加到高压变压器初级绕组的时间，这取决于用户的功率设置。

如果选择了100％电源设置，则继电器或TRIAC为变压器提供电压，以获得所选择的100％烹饪时间。

如果选择了50％的电源设置，则处理器可按时提供50％和50％OFF时间到变压器。一些微波炉可以提供低至10％的功率水平，90％OFF时间。

变压器提供高电压以激励磁控管，这为烤箱提供了热量。对于此项目，我们只对线线，保险丝，键盘，显示器和处理器和电源通向变压器感兴趣。当微波从AC源拔下时，磁控管没有辐射曝光的危险。

将外部的金属盖从微波炉上取下，在高压电容器放电前，注意不要接触微波炉内部的任何部件。

在丢弃微波炉盖子之前，请记下微波炉的额定功率。使用带绝缘手柄的金属螺丝刀，定位高压电容，并将短棍交叉放在电容两端。如果电容器仍在储存电荷，可能会产生瞬间火花。

从微波炉中提取零件制作烙铁控制器

处理器板通常有一个带型电缆到键盘板和液晶面板。从处理器到高压变压器初级的电线将是必须切断的大规格电线。

把电线夹紧，尽量靠近变压器的主电源。初级绕组为小线圈绕组，次级绕组为大线圈绕组。交流电源线必须具有从交流保险丝到处理器面板的连续性。这将需要拆除联锁开关，热开关和任何其他会阻止交流连续性的开关。

根据制造商和型号，保险丝可能位于处理器板上，或在外壳的其他地方。您可能需要移除一个大的塑料面板，其中包含键盘和显示面板。这个面板可以缩小到适合你建造的外壳的大小。

钢锯或驱动器工具是减少面板大小的最佳方式。此项目的机箱应包含键盘和显示面板，外部安装，以及内部的处理器板和AC保险丝。它还应该包含焊锡铁的辅助A / C出口，或您希望控制的其他设备。

您从高压变压器的主删除的两个引线应连接到机箱上的Auxiallary插座。AC的热侧，从处理器板（通常是黑色）应连接到连接到出口上的小垂直刀片的侧凸耳。如果需要更长的长度，可以使用型连接器上的扭曲拼接电线。

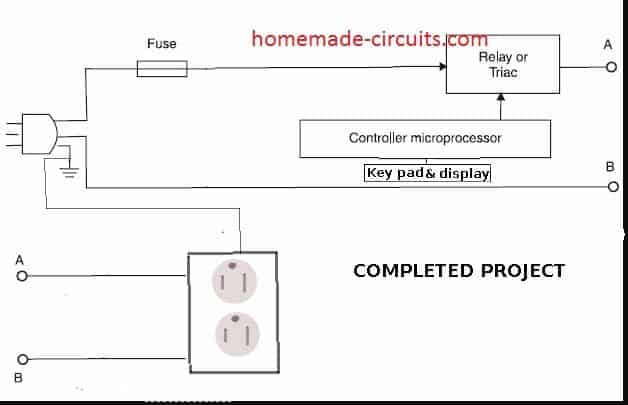

使用与原始接线相同的仪表线。中性线（白色）应连接到出口上的较大垂直刀片的相对侧凸耳。来自AC帘线的绿色电线应拼接并连接到连接到小圆形孔的出口上的绿色凸耳。为您的信息显示完成的项目图。

测试和故障排除

完成后，请插入线线并测试面板。如果它不起作用，请验证您是否已将AC电源导通到处理器板。您可能留下了与必须删除的电路板串联的某种类型的开关。

根据开关或热器件的目的，您可能不得不将其断开连接并将电线打开，或将它们带在处理器板上。

确保您了解设备无法访问处理器的设备的目的。确保您已包含交流融合在电路中，它没有爆炸。

钢铁的辅助出口应标有允许的最大瓦数，您之前注明过。一旦键盘运行，将台灯插入辅助插座，并将电源额定值设置为100％和时间20秒。

按下按键面板上的“开始”按钮，灯会在选定的时间段内亮起，然后自动关机。将键盘上的功率级别改为50%。灯应该保持相同的亮度，但闪烁和关闭，每一个周期之间有几秒钟。

立即焊接铁使用，插入铁并设定100％的功率。设置项目所需的时间量，然后按开始。

如果您需要缩短休息时间，请将功率水平降至50％。当您返回时，将功率电平重置为100％，以便快速升温。您可以决定您的铁可能需要更高或更低的空闲时间功率水平以保持温度温度。

更多使用微波炉部件的应用

在上面的讨论中，我们学习了如何使用废弃或损坏的微波炉部件来制作烙铁的热控制器电路，然而，你也可能发现许多其他使用废弃微波炉部件的应用。

可以连接一个小型加热垫，在您选择时可以关闭。如果您的微波炉的电源设置为10％，您可以连接关闭和开启几个小时的台灯。

这可以让潜在的窃贼相信有人在家。你可以在床边插上一个小台灯，设定它在你需要的时候一直亮着，然后自动关掉。当连接电器或其他电器时，记住要观察制造商提供的最大功率额定值。不要将交流电机、电钻或其他感应负载连接到此插座上。
