这里我们研究了一个简单的基于IC 555的单稳态电路，它的输出单稳态时间只有在输入触发器被释放后才开始，从而确保触发器的开启时间与单稳态的预先编程的开启时间相加。这个主意是约翰·布罗根先生提出的
技术规格
我想知道我是否可以雇用你做一个非常简单的项目。这是为了帮助我学习电路。
我正在寻找以下类型的电路(见下文)。你能告诉我设计要花多少钱吗?
电路板上有4个引脚。左边有2个引脚，右边有2个引脚。
当有人关闭电路板左边的电路时，无论是暂时的，或无论他们保持电路关闭多长时间，电路板右边的引脚关闭*PLUS* 2分钟后，电路板左边的电路被打开。(这是我卡住的部分-如何使一个电路保持关闭“n”分钟后，另一个电路打开。
请让我知道你会收取什么费用来绘制这张图，并列出我需要购买的零件来制作这张图。
谢谢你！
约翰·布罗根
科罗拉多州
设计
换句话说，上面的请求要求一个单稳态，它的状态延迟输出只有在输入触发器被释放时才会启动，这意味着假设单稳态被设计为产生2分钟的延迟，假设输入触发器保持时间为x分钟，IC的输出引脚的总延迟应该是= 2分钟+“x”分钟。
该设计可以通过在标准IC 555单稳态电路中添加一个PNP级来简单配置。
参考下面的图，我们看到一个标准的IC 555单稳态电路，它产生一个由R2和C1决定的延时输出高。这在每次引脚2瞬间接地或可能相对较长一段时间时提升。
然而，通常情况下，这种情况会在pin2接地时发生，而不考虑触发器ON持续时间，我们不希望这种情况出现在拟议的设计中。
通过在电路的显示位置上包含PNP器件T1，有效地解决了这个问题。
正如请求中所建议的，当左销钉关闭时，允许T1带负偏置迫使其传导。
上述条件允许输出高，但通过T1发射极/cpllector短路定时电容C1，使其无法充电，直到用户打开左引脚。
一旦左引脚被释放，C1被允许充电并启动单稳态计数操作，其中继电器启动并关闭右引脚，持续时间为设定的两分钟加上输入保持关闭的时间。
线路图
IC 555 pinout规格
嗨Swagatam
可以使用更简单的延时断电电路:
https://dl.dropboxusercontent.com/u/20969135/Power%20off%20delay.png
延迟时间可由电阻和电容控制。
谢谢你Abu-Hafss,
我没有使用晶体管电路，因为他们的时间延迟是不准确的，2分钟的延迟将需要一个相对较大的电容，这将反过来容易更高的泄漏问题和更不可靠的时间。
我有一些晶体管定时器电路在这里讨论:
//www.addme-blog.com/2012/05/simple-delay-timer-circuits-explained.html
然而，我最近破解了实现高精度的方法，即使是这些晶体管电路，秘密是允许或强制完全放电的时间电容器立即每个定时设置的延迟失效。
你好先生,
我有一台30千伏安的发电机，目前全靠人工操作。我想实现一个简单的自动关闭时，EB电源供应是回来的。
一个延迟计时器，以控制燃料螺线管时，EB电源是回来的。在EB电源恢复后，螺线管只应在10秒后锁存并只锁存10秒(直到发电机组关闭)。这个循环应该只发生一次或每次有电源故障和从EB恢复。
我想过用AMF，结果发现很贵。请建议任何其他最理想的方法来处理这个。
问候,
Jagadish年代
你好迪,
你可以尝试以下设计:
谢谢你给我这个电路。有什么办法我可以改变时间延迟(等待&锁存)。由于电磁阀的电源接近10A，这会对集成电路造成任何问题吗?在这种情况下，为整个电路供电所需的额定电流是多少?我是否也可以连接一个继电器来代替电磁阀断开电路上的高电流负载。
请建议。
问候,
Jagadish年代
是的，你可以根据自己的喜好改变时间。
您可以调整T1底座100uF来改变开关ON延迟，您可以修改R3/C2来改变输出开关OFF延迟。
您可以在pin3上添加一个继电器，正如本文所示，这将允许您使用更高的额定负载
嗨Swagatam,
我按照你的设计设计了电路。最初电路只是按照你提到的方式运行。但是在测试了几次之后，没有我手动触发它(PIN2)，电路就没有通电。我还使用100nF(104)接地PIN 5而不是10nF(103)。
我以为是芯片坏了，就换了芯片，还换了晶体管，但后来发现我必须手动触发电路。请告知可能有什么问题。
问候,
Jagadish年代
嗨，Jagdish，电路的输出不打算在电源接通时启动。该电路的思想是确保单稳态计数只有在“左引脚”点被释放后才开始。这意味着，要启动单稳态，你将不得不关闭“左引脚”间隙手动，但输出延迟将只开始时，左引脚点被打开或释放。
…例如假设单稳态输出延迟/ C1, R2是10秒,如果“左销”是关闭,发布后5秒,然后总输出延迟将15秒,虽然在正常单稳态这将是10秒,不管“左销”的关门时间
在这种情况下，为什么电路是通电的最初，当我构建它，并测试了几次。我从来不用手动触发左销钉。从你第一次回复我的邮件中也提到尝试T1底座的电容组合来实现ON开关的延迟。所以根本不需要触发器。在这个练习中，我们是否遗漏了什么。
请建议。
实际上，这些评论是单独呈现给我的，所以我在回答时无法看到之前的对话。所以我可能忘记了之前的线程，我参考了文章中发布的图表。
回到新图表，是的，它应该从电源开关ON开始。可能由于BC547的基极电容中存储了一些电荷而停止了。与BC547基极电容并联一个100k，检查响应。
但单稳态延时响应仅在电源开关ON时有效，断电时不会发生。
我想纠正我以前的评论。初始开关ON与电容器完全放电无关。这可能是因为单稳态需要一个快速上升的边缘电压来触发。由于BC547激活缓慢，这可能导致初始开关ON问题。
顺便问一下，你是否在接通电源后等待了10秒，因为按照你的要求，单稳态被设计为在一些延迟后启动，而不是在接通电源后立即启动
是的，我等了一分钟多，就是为了确定开机是否有延迟。但触发器从未发生。我不得不手动触发它到ON状态，一旦计时器是ON，它是工作所需的。为了确保万无一失，还并联了一个100K。
请建议。
那么这可能是由于在引脚2的缓慢电流下降边缘不适合IC 555触发。
在这种情况下，我们将不得不消除IC 555概念和使用IC 4049 CMOS版本，但由于时间延迟要求相当小，应该先尝试晶体管版本，请尝试以下工作是否令人满意或不。
这两个电容值决定了延迟ON和延迟OFF时间，可以根据喜好进行调整。
当施加电源时，BC557基极电容阻止其导电。当这个电容器充电时，它允许bc557导电。这个导通允许BC547基座通过其100uF电容获得偏置电压，BC547现在接通。这也打开了继电器。
然而，在BC547的基电容充电一段时间后，它停止了BC547的导通，继电器被关闭
无论BC557上的电容值如何，只要我把电源连接到电路上，电路就会通电。但是我可以通过改变BC547的电容来实现保持/关闭时间。此外，这个电容器花了太长时间来放电。所以我要等很长时间才能重新启动电路或者放掉BC547的电容。请建议。
实际上，这种情况不应该发生，因为一旦施加了电源，BC557就会由于基极电容而被禁用。关闭BC557后，BC547将无法获得基本盘，相关的阶段也无法工作。请在BC557发射器引线上添加一个红色LED，这将证明BC557的性能。
为了快速放电BC547基极电容，您可以直接在BC547基极/发射极增加10k
请Swagatam，我需要一个单稳电路，将引脚3高说10秒时引脚2是瞬间接地或保持接地很长时间(说超过3分钟)。引脚3应该走高，如果引脚2从地面和接地再次。
它是为一个使用红外障碍物传感器作为输入的项目设计的。当传感器感应到一只手时，一盏灯就会亮起来，并持续亮10秒，之后灯就会熄灭，即使手还在那里。要再次打开灯，手应该移开并带回来让传感器检测。
你好，Dan，你可以试试下面的设计

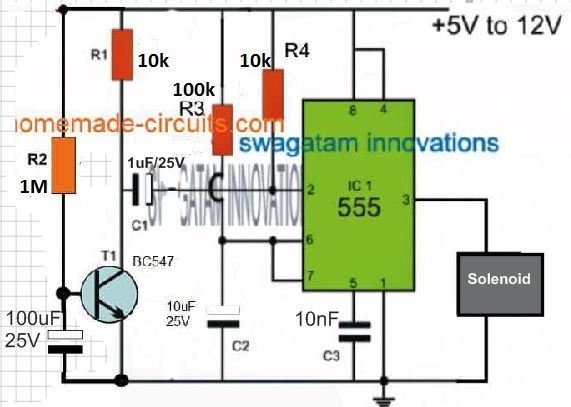

//www.addme-blog.com/wp-content/uploads/2020/04/solenoid-delay.jpg
取下1M，并用红外探测器设备替换它。调整R3/C2相应的10秒输出延迟。
