本文介绍了一种发电机/UPS/电池继电器转换电路，用于实现对发电机、UPS、电池电网的定制优化，以提高系统的运行效率。这个想法是西丁基利兹维先生提出的。
电路目标与要求
- 首先谢谢你把我加入你们的圈子。你们有收费的电子和编程课程吗?
- 我也在寻找一个10kva柴油发电机用品的电路给UPS供电这反过来又给电池组充电。
- 大约8小时后，UPS必须停止发电机，以便电池组提供电源。当来自电池组的电源被排出时，发电机将重新启动。
- 每周我都要给一个位于偏远地区没有电的10kva单相柴油发电机加油。发电机有一个深海7220控制器。
- 发电机主要给一个OUTBACK UPS/电池充电器组合供电，然后为电池组充电。UPS使用24v电池组为负载供电。
- 我想尽量减少我加油的时间。所以我想要一个电路运行发电机说8小时，以充电电池组。在此之后，发电机应停止运行，以便UPS可以使用电池组提供的电力来提供负载。
- 当电池组电压降至21v时，UPS应停止给负载供电。
- 当它停止时，发电机应该开始运行，为电池组再次充电提供电源。
- 目前的场景是我总是将发电机运行延续，直到它耗尽燃料。
- 我想要一个电路，它会花时间为电池组充电，然后发电机必须停止。这样的电路将减少我花费的时间来加油发电机，发电机将持续更长时间。

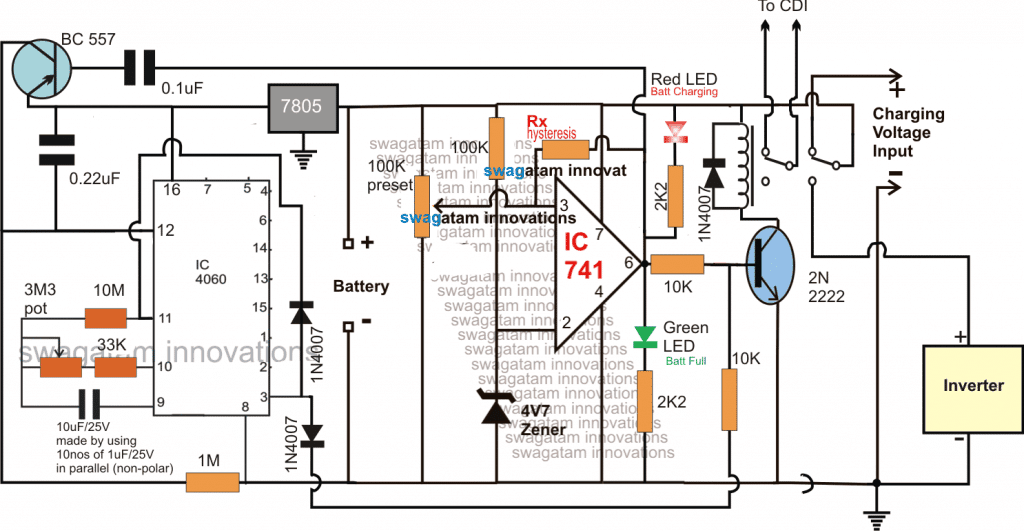

线路图
注:IC741的额定电压应高于24V…或更换为LM321 IC
设计发电机/ UPS转换
根据要求，设计的目标是在8小时后关闭发电机，当电池达到其低放电阈值时，将发电机接通。
为了实现发电机/UPS/电池继电器切换，我在设计中引入了两个选项，一个是使用IC 4060定时器电路第二部分采用IC 741 opamp比较电路。
定时器和opamp两者都配置为根据首先切换到哪个切换的发电机。如果8小时的时间首先停止，那么它将关闭发电机的定时器，如果电池在此期间在此期间完全充电，则opamp将主动开发并关闭发电机，并在变频器上切换。
这Opamp比较器以通常的方式配置IC 741，其引脚＃3被装配为电池电压感测输入，而其引脚＃2用作参考限制，通过齐纳二极管电压固定。
只要电池电压水平低于期望的满充电水平，引脚3电位低于引脚2参考，导致输出引脚6逻辑低，这反过来保持晶体管和继电器开关OFF (N/C触点在上侧)。
在上述情况下第一组继电器的接触应该是与发电机CDI,使CDI开启允许发电机运行,而第二组联系人接收充电的充电电压发生器连接电池。
在这个位置的电池继续充电，直到它达到预定的满充电水平，这导致在opamp IC的引脚3上出现的电压比参考电平稍高。
一旦检测到上述情况，OPAMP会快速改变其输出立场，并将其切换到高电平的逻辑高，与中继线一起打开BC547。
继电器的触点现在轻弹向较低的N/O侧。
这磁滞电阻器Rx开始行动，并确保opamp保持锁定在这个位置，直到电池放电到一些较低的不安全水平。
上述动作使第一组继电器触点关闭CDI，使发电机关闭，第二组继电器触点使电池与逆变器连接，使逆变器模式运行，为负载供电。
在另一方面，如果假设围绕通用4060 IC制造的定时器电路变为首先打开（8小时在OPAMP）之前，其引脚＃3变高，并且它为晶体管发送接通信号继电器驱动阶段。
这意味着在此位置，蓄电池可能未完全充电，但可能接近完全充电水平。然而，由于逆变器需要在任何情况下打开，即使电池可能有任何充电，继电器也由4060输出接通，以执行逆变器模式操作。
电池现在开始通过逆变器放电，经过一段时间后，当它达到其较低的放电阈值时，opamp迟滞电阻屈服于这个较低的水平，释放opamp锁存器。
这会立即恢复opamp输出情况，并在其引脚＃6处产生低逻辑。
这个opamp的低逻辑做了一些事情，以恢复之前的情况:
首先关闭发电机上的继电器开关启动电池的充电,另外低逻辑也发送一个短的触发脉冲的PNP晶体管BC557重置4060时机和确保它使一个全新的开始,从0开始计数……直到8个小时之后再继续循环。
以上解释的发电机/UPS/电池继电器转换电路，以优化发电机、UPS、电池网络的功率效率，确保各阶段的循环轮流运行，并以最有效和最优的技术利用资源，降低机组的维护成本。为终端用户节省成本。
发电机电机自动传输电路

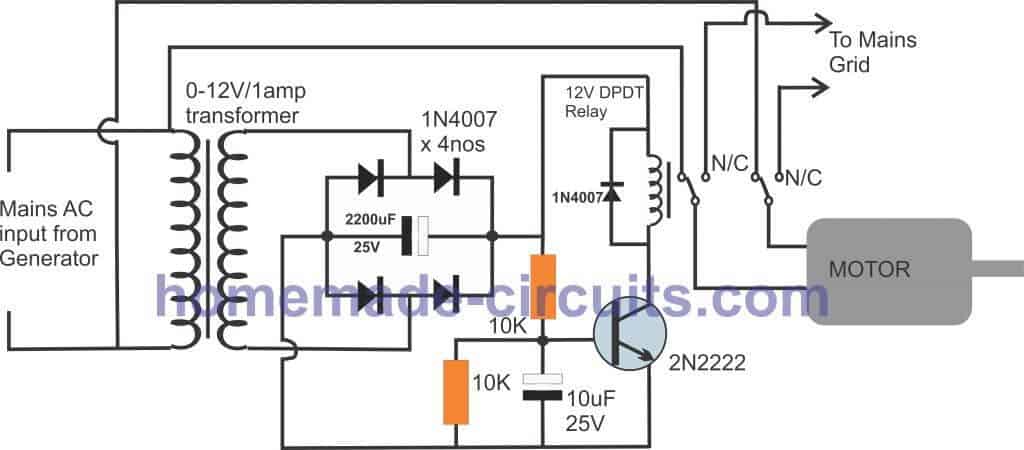

下图显示了当发电机开始发电时，将电网供电转换到发电机电机的自动传输系统。更多信息可以在下面的评论讨论中找到。SAA Bokhari
现在ic 4060在我的国家很难到达这里，定时器ne555在这里工作吗?
另一件事，可以得到的转换电路的交流主和逆变器到ma车间电器，在那里，当主交流停电时，它切换到逆变器工作，没有干扰，然后当交流回来时，它关闭逆变器
对不起，IC555不能在这个电路中工作，因为555不能用于获得长时间的定时。
对于转换电路，您可以尝试以下概念：
//www.addme-blog.com/automatic-inverter-supply-and-mains/
亲爱的赃物先生，
它不是自由能，但燃料较低的机械能源。我的系统完全运行。电机消耗最多五个放大器并产生约22安培。我想在我上次请求中解释的已引发电源的电机供应。如果您如要求设计转换，我会感激。
再次感谢你。
亲爱的SAA Bokhari先生：，
我已经更新了上面文章底部的图表，您可以查看它。
亲爱的Sawagatam先生,
我用飞轮制造了一个无燃料发电机。我开始旋转飞轮与3马力(三相电机)通过变频器使用220单相家用电源。艾弗里的事情是运行良好，但我一直面临的问题，从家里转移电机供应发电机。当我试图通过转换开关进行切换时，变频器显示电源已关闭。我需要继电器(ATS)系统，一旦发电机开始发电，驱动电机必须立即切换到发电电源，并切断来自家庭的连接。如果您能设计一个合适的线路，我将不胜感激。
谢谢你，并致以最良好的问候
Saa Bokhhari.
亲爱的SAA Bokhari，我会尽快为你设计的!!
亲爱的赃物先生，
感谢您的承诺，为我设计一个转换电路的电机供应从家到发电机。我将等待设计。
亲爱的SAA Bokhari，
在设计之前我想确认一下。
从你的解释中，我了解到安排如下:
您有一个使用电机运行的发电机。
该电机由家用220V电源或VFD逆变器220V电源运行。
如果启动逆变器以为电机供电，则需要立即自动切断HOME 220V的电路电路。
请让我知道我是否正确理解了这个要求?
亲爱的赃物先生，
是的，您已正确理解随意修改的安排。我以时间顺序重复安排：
1.我有一个发电机，运行与3相交流电机。
2.本电机采用变频器运行，变频器连接220V单相家用电源。
3.电动机带动飞轮，飞轮带动与之相连的发电机。
我想要一个电路，一旦发电机开始发电(220V交流)，就应该自动切断家用电源，逆变器应该运行在产生的电源上，逆变器开始为电机供电。
我希望以上的解释一定会帮助你理解我到底想要什么。
电路应能满足从3千瓦到10千瓦的发电量。
斯瓦格先生，我将感谢你的帮助。
亲爱的SAA Bokhari，
从您的解释中，您似乎正在努力开发一个自由能源永久设备，对吧？然而，我担心永远不会工作，到目前为止，从未为任何人工作过。
如果您无法使用手动切换实现它，则自动也无法正常工作，这是肯定的！
所以设计这个电路对任何人都没有好处，我真的很抱歉!
我的问题是这个电路可以用12v而不是24v吗?如果可以，需要做什么改变?
我很喜欢浏览你们的网站，看看你们有什么线路。非常感谢你的帮助。
您还可以使用带24V电源的电路，只需务必使用12V或5V的Opamp的Pin＃4，或用IC LM321更换opamp，使用24V继电器更换继电器
嗨
需要一个电路检测深循环24v电池50%/40%/30%放电和转换到替代电源，即发电机启动和停止发电机时，电池完全充电和重新连接
你好，我会尽快在这个网站上更新的…
HeloO我想要一个MPATary垃圾桶为12V 7Ah的MPATARY CAR汽车在汽车中砍掉。谢谢。
什么是贡品??
选择Rx，以便当电池电压下降到上述水平时，它产生的电压小于引脚2的齐纳电压。
嗨
我想用太阳能运行700瓦的设备16小时在我的地区我们有7小时的阳光。我需要买多少瓦的太阳能板和电池?我将如何串联或并联电池
嗨，700瓦的设备运行16小时需要700 x 16 = 11200瓦时的电源。
有7个小时的阳光，我们可以用7 ... 11200/7 = 1600瓦划分上述图形
因此，需要额定功率为1600至2000瓦的太阳能电池板，
详细说明您的电池或太阳能电池板规格，我会试着帮助进一步的程序。
我将使用120 0 R 150瓦的太阳能电池板150Ah
这不足以达到上述目的
你没有给我买，我买120w *17的太阳能板来得到2000w的电池，你说我会买150Ah，但我不知道多少会足够我的项目，为什么我需要你的帮助
对于一个700瓦的负载运行可能是10小时，你将需要超过600AH的电池
计算
通过电池电压除以700然后将其乘以10小时，这将为您提供电池的近似值，将其乘以其AH评级的10％以补偿效率低下。
再次感谢超快速响应。这太棒了。我可以知道是否存在我可以使用的特定类型的电容器？
Sidingilizwe Ndiweni
非常感谢！所有部件均为标准件，包括电容器，但IC 4060电容器应严格为非极性类型。
IC 741必须额定电量超过24V，或者可以用类似于741的LM321 IC替换它，并在32V时额定值
