这篇文章讨论了一种简单的电子温度调节电路，它可以专门用于调节温室温度。这个主意是Leo先生提出的。
技术规格
我正在寻找一个构建基本温度调节器电路的指南。我有一个由Lidl的太阳能充电器，（SLS 2200 A1），其输出为5,7.5和9.5V DC 0.5A。它将用于温室的土壤加热。
我的想法是用黑色的滴灌管作为一个“太阳能电池板”来加热水，用一个小体积的泵调节传播盘下的温度。非常感谢您的建议。
我已经看到了类似的蛋孵化器，冰箱温度控制等的设置。但需要它在分配时，只有电源是小面板。如果可能的话，还可以增加内部电池的容量，并添加加热元件。
再次感谢。
利奥
介绍
在进入主电路概念之前，有兴趣了解一下上面请求中表达的几个参数，如下所示:
什么是“黑色”滴灌灌溉：
我们都可能听说过很多关于滴灌,水是美联储对农作物的方法在整个分配领域通过一个狭窄的管道网络,允许水直接滴在底部的茎作物持续一段时间。该方法有助于节约用水，并允许水到达关键区域，如作物的根系，从而更好的生长和效率。
这里实现了一种相同的方法，但是用黑盘绕的PVC管替换传统的管道。背部卷绕管有助于自然吸收来自太阳光线的热量，并使水通过它通过它而在不取决于昂贵的人造公用电力的情况下变暖。温水最终有助于加热内部的土壤，以获得预期的温室效果。
什么是传播托盘:
这些可以是塑料种植罐阵列，其在大型托盘中布置，如时尚，允许更深入的土壤含量在最小的空间上，它专门用于优化室内种植园。
分配是什么：
它可以指一个小花园或一块土地，如这里所解释的:
https://en.wikipedia.org/wiki/allotment_%28Gardenening%29

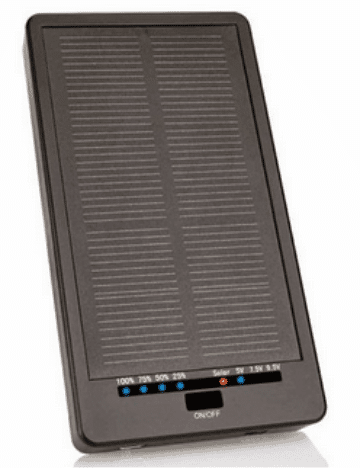

太阳能电池板:指定的太阳能电池板是一个自给自足的单位，包括一个太阳能电池板的输出为5，
7.5和9.5v DC (0.5A)。它还包括一个4步充电指示电路，最有趣的是，它还包括一个内置的2200mAH锂离子电池，这样你就不用担心外部电池集成，而可以在阴天使用现有的设施。
温室效应的基本要求
现在让我们回到温室温度调节电路的实际要求，这里的想法是保持土壤温度高于大气温度10到20摄氏度，以促进或促进种子萌发。
因为种子通常在比大气温度高的土壤中发芽更快，这反过来会导致种子最初的根发育得更强，而不是叶子发育得更大。
一般来说,热垫在传播托盘用于加热土壤,但在目前应用滴灌水本身就是加热,用于产生相同的结果,它看起来更令人印象深刻,因为热垫有时可以混乱引起火花,火灾或加热的土壤(如果附加恒温器失败)。
然而，下面讨论的电子温度控制器电路可与任何加热系统一起使用，包括热垫。
在提出的设计中，黑色管道内的水的自然加热是由外部加热元件辅助的，直到水的温度达到最佳点。一旦这个阈值被感知到，加热器就被调节器电路关闭，并保持在那个位置，直到温度下降到一个相对较冷的水平。
零件清单
d1 = 1n4148，
A1 --- A3 = 3/4 LM324，
光电子= 4 n35
电路操作
参考上图，这实际上是一个简单的温度控制器电路，可以很好地用于调节土壤温度在拟议的温室应用。
这里温度传感器D1是我们自己的“花园”二极管（无双关语）1N4148，其将环境温度的每一个（c）升高转化为2mV下降。
opamp a2具体地布置成检测D1的电压的电压变化，并将差值馈送到A3，使得结果照射连接的光耦合器IC内的LED。
在P1的帮助下，可以预先设定上述动作发生的阈值。
光OPTO的输出与NPN驱动器级连接，这是一旦达到上述阈值，就负责关闭加热器。
根据用户的喜好，传感器和加热器可以放置在任何需要的位置上。例如，加热器可以放置在传播盘下方，或在水箱内部，从那里的水被供应到黑色管道。
基于同样的理由，传感器可以放置在周围的任何地方，可以在传播盘下面，在土壤里，在管道里，或者只是在水箱里。
该单元的容量可以根据应用进行升级，只需使用一个更重的额定太阳能电池板，并用一个更高的额定mosfet取代TIP122。加热器也可以根据要求进行升级。
黑色灌溉管道：
Gardena供应管4.6 mm（3/16“）是用于滴头和喷嘴的供应管。它是抗紫外线和不透光的光线，从而保证使用寿命长。它可以安装在地上和地下。管道为15米。
我认为你有另外的参考资料。如果可能的话可以进行两种补充。
需要一个小体积/流量的泵来循环加热的水，因为对流是不够的。
2）简单的阀门系统，将热水系统从寒冷中分离出来。（热将是温室框架外面的管道，从100升水屁股的寒冷。）
是的添加可以完成，请提供低音量泵和阀门系统的电压和放大器规格，如果可能还提供您想要使用的阀门系统的类型，可以通过代码编号等。您已提供太阳能电池板。
不确定什么阀门系统?但我们会看看一些模型店的细节。
好的,没问题!
发现一个在eBay上，这些是细节的：
1 x RS-360SH泵送电机
简单的齿轮式泵送模式，通常用于水族，DIY模式等
直径:2.7厘米
长度：5.2厘米
出水孔直径:4mm
额定电压：7.2V
适用于电压：3V-12V DC（标有终端的红色点为正）
似乎是理想的，但你觉得怎么样？还在寻找阀门系统，不知道从哪里开始！？！我猜Myiture Butterfly执行器将是矫枉过正的。
哦，这里有一个额外的想法;是否可以有一组额外的温度/湿度传感器，和另一个泵设置为喷雾。这样可以保持温室内的湿度。这似乎是一个可能值得你申请专利的设置!
好的，不错。让我做一些想法，我会尽快回复你所需的数据。
专利是一个好主意，但程序如此乏味，只有在它保证一些好的收入来源时，这是值得的，
无论如何，赞赏你的建议！谢谢
