在该帖子中，我们研究了一个简单的热水器定时器控制器电路，该控制电路可用于浴室，以便在用户优选的预定时间段之后自动关闭喷泉或热水器单元。andreas先生要求这个想法
技术规格
M.我们中的任何一个我们需要热水，我们会打开，有时我们会忘记在浪费时间和最重要的钱后关闭回来。因此，我们需要在这里需要两个预设选项的“一拍计时器”的电路，如半小时和一小时。
这可以通过按压开关和LED（将显示它亮起）来实现，也应该是由于任何原因我们决定停止此过程而作为复位的另一个切换。
由于这个电路必须保持尽可能小，这应该是无变压器和输出负载将通过一组继电器10A触点。
非常感谢,
andreas.
该设计

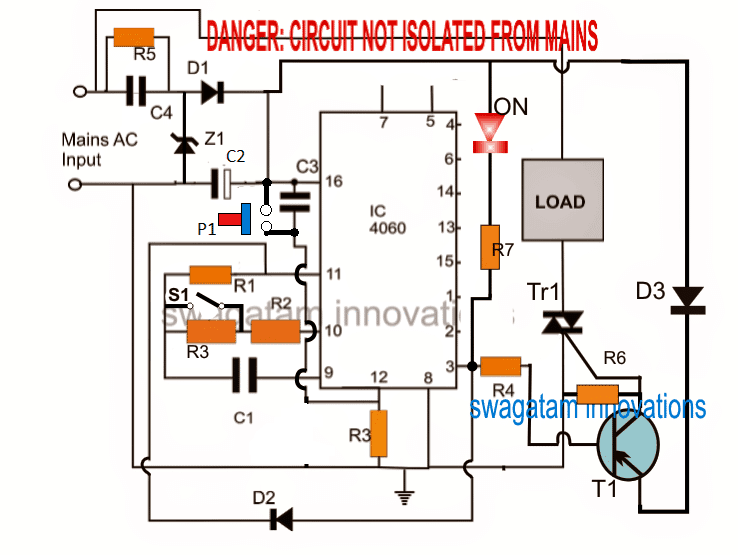

可以通过使用如上所示的电路轻松实现所请求的想法。
在以下几点的帮助下，可以理解热水器定时器电路的提出的想法：
IC 4060成为主时间延迟发生器组件，并且被配置为一个拍摄单稳态定时器电路。
电路操作
打开电源时，IC通过C3重置为零，并启动计数过程。
当集成电路计数时，它的引脚#3保持逻辑零伏或零伏，使PNP T1处于ON状态。
通过T1接通，TR1也接通，并且在这里是热水器或热水器的负载被激活。
一旦设定的时间段过去，集成电路立即将其引脚#3低逻辑转换为高逻辑，关闭双向电感器和连接的热水器。
这种高逻辑也通过D2转移到IC的引脚11，这样IC计数在这个位置冻结，这种情况锁定，很长一段时间，直到任一电源关闭，再次打开，或P1瞬间被按下并释放。
R2, R3决定了两个可选择的延时选项，这决定了如何沿着负载可以保持开关ON，随着R2/R3，电容器C1也直接决定了与R2和R3一起的延时周期。
整个电路是通过一个紧凑的无变压器电源供电，然而这也意味着电路中的每个点都可能漂浮在主交流电平上，并涉及致命的电击，因此在测试电路时必须谨慎。
时间延迟公式
确定时间分量R3和C1值的公式为:
f（OSC）= 1 / 2.3 x RT X CT
2.3是一个常数，并将保持不变
IC的输出才会产生正常的时间延迟，只有当所选数量满足条件时：
RT << R2和R2 X C2 << RT X CT。
零件清单
R1 = 1 m5
R2，R3 =根据计算
R4 = 10K.
R6，R7 = 1K
R5和电阻在引脚#12 = 1M
C1 = 1UF / 25V非极性
C2 = 470UF / 25V
C3 = 0.22佛罗里达大学
C4 = 0.33UF / 400V
D1，D2，D3 = 1N4007
Z1 = 12V齐纳1瓦
p1 =推动
S1 = SPDT开关
T1 = BC557
双向可控硅= BTA41/600V
IC = 4060
LED =红色5mm
嗨Swagatam,
我正在制作一个数字计时器（使用Arduino，RTC，LCD和继电器），我陷入了中继额定值
我的热水器是2000W和230V
我猜我需要选择至少25A或30A等级的继电器
请建议
问候
amit jain.
嗨amit，
是的，使用25amp接触的继电器额定足以安全地支持Hetare卷。
将2000划分为220给出9放大器所以25安培是一个很好的保证金。
先生
请发给我没有微控制器的避障机器人的电路图
Faiyyaz，我会尽快发布它
嗨，Swagatam，我是你网站的追随者，我祝贺你的帮助手。我要求一个喷泉热水器电路，它使用热敏电阻自动开关
打开和关闭预定温度（以明眼敏感）
感谢您优秀的热水器控制器电路。但是，我想把电源单元换成变压器。现在我的问题是，我可以用一个继电器来替换双向可控硅而不改变相关的组件。会对线路的运行产生任何副作用吗?
谢谢。
我很高兴你喜欢它，请从本文中看到第二个电路，它是一种基于继电器的设计，根据您的要求。使用继电器没有副作用。
