所提出的遥控电路思想可用于控制100米范围内的任何电气小工具。
电路应该如何工作
由于这里的想法是修改远程铃声单元的现有电路，因此在没有任何并发症的情况下变得超级简单。
然而，建筑部件确实需要电子组件的参与，因此该项目可能不会被认为是外行的项目。我们都看到了我们家中的远程钟小工具。
该设备基本上是无线RF接收器和发射器集合，其可用于远程呼叫或指示的远程产生警报声。
这些小工具的功能非常有效，指定的操作可以在相当长的距离内高效地完成。
中国制造的遥控钟装置最适合拟议的项目。基本上，当远程铃声的发射器被按下时，它会在大约100米的径向距离内发送一个强射频信号。
放置在这一限制范围内任何地方的接收器单元立即扣动扳机，并开关内置的音乐钟，发出警报。
即使在发射机关闭后，触发器也可能持续几分钟。我们唯一感兴趣的特性是射频信号在上述距离内的有效传输和接收。
如果我们能够修改本机的接收器部分，以便可以使用所接收的触发器来操作继电器而不是通常的警报，我们的作业完成。
但是，在我们沉迷于修改过程之前，必须首先制造触发器电路，这将稍后将与远程铃声的接收器组集成。
触发器部分是一个非常简单的配置，只包含一个集成电路和一些其他无源组件。
借助于所示的示意图，整个电路可以通过小通用电路板进行Buikt。

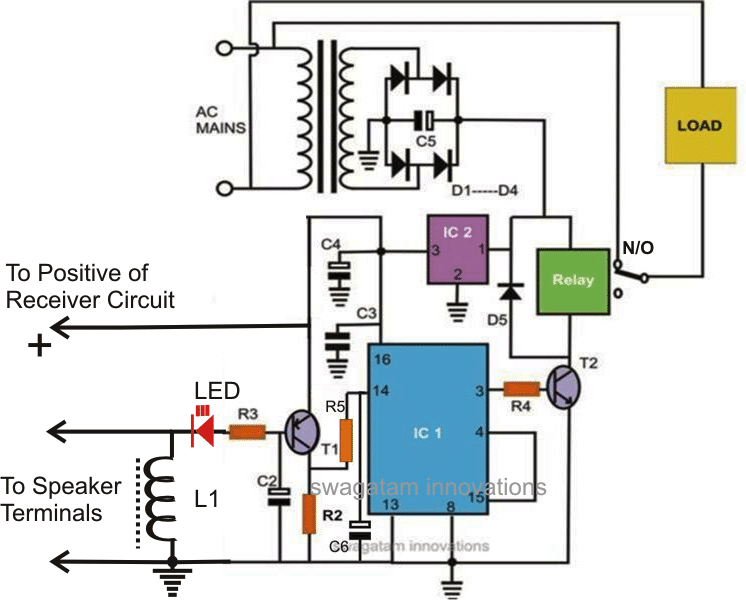

电路图
修改远程铃声的接收器（Rx）
在打开远程铃声接收单元的盖子时，可以追踪到以下内容，以便开始modding过程:
你会发现一个小扬声器通过几根电线连接，这些电线从该单元的电路板上终止。
只需切割扬声器的电线，将整个电路从壳体中取出并拧到新的外壳内部，这应该尺寸相对较大，以便它可以容纳触发器部分，变压器电源部分以及继电器组件。
在将负线从两个扬声器导线中定位出来之后，如图所示，适当地将它们与触发器电路集成。
一旦按照原理图连接好，通过给单元供电和通过发送模块做几个触发器来检查系统。
可以看到继电器在对发送模块所做的每个后续触发器的响应中进行切换。
你的RF遥控电路已经准备好了，可以用来控制你喜欢的任何电子设备，无线的，径向距离大约100米。
电路图的零件列表将需要下列列出的部分，以使上述RF遥控电路的触发器部分：
零件清单
R3 = 100欧姆，
R2 = 100 k,
R4 k7 = 4,
R5 = 10 k,
C1, C2, C4= 22uF/25V，
C6 = 4.7 uf / 25 v,
C3 = 0.1，陶瓷，
C5 = 1000UF / 25V，
T1 = BC557B.
T2 = BC547B,
所有二极管都= 1N4007，
L1 = 50匝30 SWG超漆包线绕在任何铁氧体材料上。
IC1 = 4017,
IC2 = 7805,
变压器= 0-12V / 500 ma,
它是收音机的正电源轨道，电池或AC/DC适配器的+被连接到为收音机供电
兄弟，我能用额定50v的所有电容吗??
是的，这样就可以了，即使供电电压的两倍值也是安全的。
从哪里可以得到l1，或者它会在没有l1的情况下工作
我在Shematic上放置了所有新组件，我找不到R1：100的地方？后我会寄给你新的Shematic。
诺曼
对不起，R1被错误地包含在零件清单中，请忽略，因为它不在原理图中，我将很快更正零件清单
嗨，Swagatam，你已经帮助我完成了一个电路，一个运动传感检测器电路，它将在今天关闭-谢谢!我有一个新的挑战，如何使用房子前门的运动探测器在房子内部发出声音报警(无线)。上面的电路看起来有点复杂，我没有任何远程铃声电路挂在周围。任何建议将不胜感激-谢谢。
谢谢，我认为最简单的想法是购买一对现成的远程贝尔TX / RX单元，然后将TX（变送器）单位的铃声开关导线带有接近检测器电路的继电器触点。完成此操作后，每次接近继电器点击时都会导致远程铃声的RX单元的警报声。
