所提出的红外线或IR遥控电路可用于通过任何标准电视遥控器手机操作设备开/关。
在这篇文章中，我们讨论了一对设计用于通过普通或电视遥控单元控制任何给定电器的简单红外遥控电路。
介绍
控制家用电气小工具或任何电气设备可以享受乐趣。通过遥控器的电视机或DVD播放器控制小工具可能看起来非常普遍，我们非常习惯于这种经验，但是对于控制许多其他国内设备，如水泵，灯等我们被迫走动实现切换。
这篇文章的灵感来自我们的平常电视遥控器已应用于其他家用电器的远程控制。电路方便和帮助用户做操作，而不需要从他的休息的地方移动一英寸。
本文提出的红外遥控的整个电路可以通过研究以下几点来理解:
从图中我们可以看出，整个布局只包含两个阶段，即红外传感器阶段和触发器舞台.
由于高度多功能，微型红外传感器TSOP1738它构成了电路的核心，并将从发射器单元接收到的红外波直接转换为相关的逻辑脉冲，以馈送fllip触发器级。
该传感器基本上由三个引线VIZ组成：输入，输出和偏置电压输入引线。只有三个引线的参与使单位非常易于配置到实用的电路中。
该传感器指定在5伏的稳压电压下工作，这使得包含7805 IC级非常重要。5电压电源也对触发器ic4017有用，并适当地提供到相关阶段。
当红外信号通过传感器镜头入射时，装置的内置功能激活，触发其输出电压突然下降。
PNP晶体管T1响应来自传感器的负触发脉冲，并迅速将其发射器的正电位拉到电阻R2的集电极。
跨越R2开发的潜力为IC 4017输入引脚＃14提供了高的正逻辑。IC立即翻转其输出并改变它的极性。
晶体管T2接受命令，并根据提供给其底座的相关输入开关继电器。
因此，继电器通过其触点交替地切换连接的负载，以响应从IR发射器单元接收到的后续触发器。
为方便起见，用户可以使用现有的电视遥控器单元作为用于操作上述控制电路的发射机。
该传感器与所有普通电视或DVD遥控手机兼容良好，因此可以通过它进行适当切换。
整个电路由一个普通的变压器/桥接网络供电，整个电路可以装在一个小塑料盒内，盒内的相关电线可以用于所需的连接。
电路图
视频演示
零件清单
制作上述红外遥控电路需要以下部件：
- R1 = 100欧姆，
- R3 k = 1,
- R2 = 100 k,
- R4, r5 = 10k，
- C1，C2，C4 = 10UF / 25V
- C6 = 100 uf / 25 v
- C3 = 0.1uF，陶瓷，
- C5=1000uF/25V，
- T1=BC557B
- T2, t3 = bc547b，
- 所有二极管均为1n4007，
- 红外传感器=TSOP1738图像：Vishay
- IC1 = 4017,
- IC2 = 7805,
- 变压器= 0-12V / 500mA，
TSOP1738引出线的细节

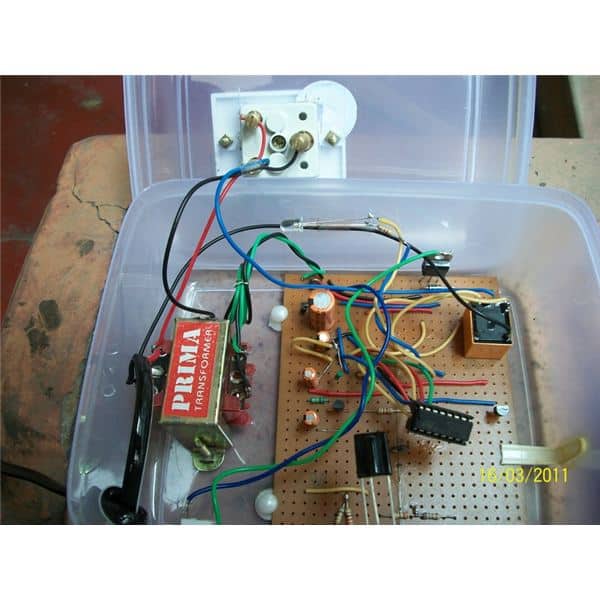

原型图像礼貌：Raj Mukherji
2)精密红外遥控电路
下面讨论的第二个IR遥控电路使用唯一的频率并仅从给定的远程发射机单元检测指定的IR频率，使设计完全防止，准确可靠。
普通红外远程缺点
普通的IR遥控电路有一个大缺点，它们很容易被杂散的外频变得干扰，从而产生尺码切换的负载。
之前的帖子我已经讨论了一个简单的红外遥控电路运作很好,然而电路不完全免疫等外部电气干扰代电器电路的开关等导致错误的操作造成很多烦恼给用户。
这里包括的电路设计有效地克服了该问题而不结合复杂的电路阶段或微控制器。
为什么使用LM567
由于包含了通用IC LM567. IC是一种精确的音调解码器设备，可配置为仅检测指定的频带，称为通带频率。不在该范围内的频率对检测程序没有影响。
因此，可以将IC的通带频率精确地设置为发射机IR电路产生的频率。
下面显示的是Tx(发射器)和Rx(接收器)电路，它们被精确地设置为互相补充。
T1、T2与R1、R2、C1在第一个Tx电路中形成一个简单的振荡级，其振荡频率由R1和C1的值决定。
IR LED1被T1强制以这种频率振荡，这导致来自LED1的所需IR波的传输
如上所述，在Rx电路中调整IC2的R5，使其通频带频率与LED1传输输出的频率精确匹配。
电路操作
当Tx红外波落在Q3上时（Q3是一个红外光电晶体管），随后的正脉冲顺序被施加到IC的引脚#3上，该引脚基本上被配置为一个比较器。
上述功能在IC1的引脚#6处产生放大输出，然后通过IC2的输入或传感引脚进行感应。
IC2立即锁定到可接受的通带频率，并将其引脚#8处的输出切换到低逻辑电平，触发连接的继电器和继电器触点上的先前负载。
然而，只有当Tx保持开关ON时，负载才会保持通电，并在S1释放的瞬间关闭。
为了使输出负载锁存和切换交替，需要在IC2引脚#8处使用一个触发器电路。
零件清单
- R1 22K 1/4W电阻
- R2 1兆欧1/4W电阻器
- R3 1K 1/4W电阻
- R4、R5 100K 1/4W电阻器
- R6 50 k锅
- C1，C2 0.01UF 16V陶瓷盘电容器
- C3 100pF 16V陶瓷磁盘电容器
- C4 0.047uF 16V陶瓷磁盘电容器
- C5 0.1uF 16V陶瓷盘电容器
- C6 3.3uF 16V电解电容器
- C7 1.5uF 16V电解电容器
- Q1 2N2222 NPN硅或晶体管2N3904
- Q2 2N2907 PNP硅晶体管
- Q3 NPN光电晶体管
- D1 1N914硅二极管
- LM308运放
- ICIC2 LM567音频解码器
- LED1 Infa-Red领导
- 6伏继电器
- S1 SPST按钮开关
- B1 3伏蓄电池两个1.5伏蓄电池串联
- MISC板，ic插座，R6旋钮，
- 电池座
简单的红外接收机使用IC 741
在墨西哥瓜达拉哈拉群岛，项目执行人和项目执行人都有权参与科学研究
De Nada，Agradecemos Sus Comentarios
亲爱的Swagatam，
你创新的爱好项目真的很棒。但是，我对遥控风扇和灯很感兴趣。能否提供控制一个风扇(包括速度控制)和一个灯(ON/OFF)的电路图?
如蒙早日回复，不胜感激。
问候,
DK ghosh.
谢谢你，亲爱的迪利普，
可使用上述电路控制照明开关。我还没有测试和验证红外遥控风扇调节器电路，我可能很快会这样做。一旦我测试了它，我会为你和其他人在这个网站上发布它。
嗨Swagatam,
我已经成功地建立了这个电路，它是完美的工作。谢谢你。我和其他人一样有一个问题。TSOP1738正在拾取任何按下的遥控键，这对于任何家用电器来说都是不可接受的，因为在同一个房间里，我使用我的电视、AC和许多其他遥控设备，这是通过任何按键从任何遥控器拾取信号。你能不能建议一些额外的电路，让它只从遥控器上接收特定钥匙发出的信号。我也很乐意为这个做一个发射机。
嗨Saqib,
要纠正此问题，您可能必须将遥控器的38kHz频率调制为另一个频率，然后使用基于中间LM567 IC的电路检测此调制频率，这将允许您获得预期的唯一频率操作，如果可能，我将尝试在我的网站上尽快更新设计
哇这会很棒。我正在等待您的新设计，并将使用您的指导继续升级此电路。谢谢Swagatam，我很感激你的回复。
当然，如果可能的话，我会尽快做的。。
无论什么时候做。请给我留言萨奇布。lodhi@hotmail.com去你的博客上看看
好的，我试试看！
我可以用这个看电视吗?
先生
我能用这台电视、空调和分机吗。。
是的，你能...
你好，先生，
在这将一个6v继电器工作，否则我将得到一个12v继电器。
你好，siddarth，你的继电器电压必须匹配可用的电源电压值，或者你可以根据你的继电器规格....使用电源但两者必须近似相等。
然而，5V可用于操作6V继电器，因此您可以使用7805的5V来供应继电器
c3的价值是什么？对c3有什么特别重要的意义
约翰
它是0.1uf，用于解耦IC供电引脚，并防止电源开关期间IC的不正确切换
先生，我只是用面包板组装电路
约翰
美好的一天先生
我已经把电路组装好了。代替继电器，我使用了引脚2的一个led
我发现灯一直在闪烁，当我按下遥控器时，我可以看到更多的灯在闪烁，因此我得出结论，检测红外信号的电路。但是如何使其稳定，以便我能够连接继电器
我已经做了你在上面评论中提到的所有修改
但情况仍不稳定
感谢您
约翰
约翰
美好的一天约翰,
你试过增加C6的值吗?将其增加到100uF，然后观察响应。如果它仍然闪烁，那么肯定有一些其他故障，在您的电路或可能IC 4017本身是错误的。
我看不见电路图，谁能给我看一下吗?请。
使用代理网站....
我们是巴基斯坦……
谢谢你先生，你的回复很有帮助，如果我想同时使用5v和市电供电怎么办?当有权力愤怒，我可能想使用5v电池，所以我怎么去它。先生，请指定适合它的电视遥控器类型。
为此，您只需通过1N4007二极管将5V电池的正极与7805 IC的输出相连，阴极与7805输出相连，阳极与batt正极相连……batt的负极与电路的负极线相连
所有电视遥控器都应该使用此电路
请不要用整流部分，我可以用5v直流电池吗?我怎么把它连接到负载上?
您可以使用电池，但电池会在某些时候放电，这就是为什么建议使用市电供电。
继电器触点和负载线，显示与市电连接，将需要连接到5V电源
有没有人能提供他们原型的照片？
本文中介绍的这些并不完全是普通爱好者所期望的。
说真的，我确实理解这是由拥有最小经验的人创造的，尽管如此，任何与浮动在空中的项目都应该建议，这不是一个很好的做法。
为了每个人的利益，一个“更干净”的原型将被赞赏。
先生，我无法理解上述名称和组件，所以我可以清楚地有一个视频解释和制定上述活动
阿库拉，我建议你在构建任何电路想法之前，首先学习电子的基础知识，考虑所有的电子元件，否则你可能会发现它极其困难，可能不会成功。
嗨，先生，我是一个9班的学生，我想做一个项目，这是用遥控器控制灯，所以请用简单的语言解释我上面的内容，这样我可以做得很轻松，先生
Akula，如果您有特定的问题，我已经解释了文章中的所有细节，如果您可能会问他们，我会尝试回答。
请告诉我所有12 v中继连接先生..在那里陷入困境..它不起作用..
连接继电器线圈与晶体管和正极....继电器极触点可以看到连接到负载，可以选择N/O或N/C触点，并连接到一个市电输入，如所示。
先生，图片中ic2连接了一根绿线。对此感到困惑，绿线和蓝线通向哪里??
可能那些是通过耳机插孔终止的，允许通过插孔的5V可以访问一些外部直流电路。
谢谢你，先生，把led灯放在哪里....和如何处理接地连接。我应该离开地球还是我们必须离开地球。
雅利安，你可以把LED和R4串联起来。接地符号表示电路的负极电源线，请确保将所有标记点与电路的负极电源线连接在一起
先生，它能在10伏适配器中工作吗？
继电器线圈电压应匹配适配器电压，在您的情况下，继电器也应是9V额定
Sir plz指定继电器及其值。。
你好，我做了这个电路与6V继电器(我没有5v)，但它不工作!!!!!
请帮助:
topo.science@yahoo.fr
thankssss
将一个红色LED串联到晶体管底座上，首先用遥控按钮确认这个LED是否在响应ON/OFF…如果不是，那么连接可能有严重的错误。
当我将led连接到晶体管底座时，当我按下遥控按钮时，led不会闪烁！！
检查T1基极和发射极之间的电压，方法是将仪表的黑色触针保持在基极，将红色触针保持在发射极，同时按下遥控手机按钮，电压应从0变为0.6V……如果不检查传感器输出引脚和电源引脚之间的电压……首先确认
你的评论…谢谢你的快速反应，它有点工作，但仍然有问题，它改变加载状态只有三次，并将停止工作，但当我拔下和插头，它仍然重复相同的三次和暂停。请帮助我。它的紧急
ojodarlinton@gmail.com.
你是否将4号引脚与15号引脚连接?
无论如何，只要试着改变IC 4017的输出引脚配置，就像本文第一张图中的电路一样：
//www.addme-blog.com/2014/05/remote-control-circuit-for-multiple.html
它的反应非常慢。当我插上电源时，负载会启动，当我按下遥控按钮时，它会关闭，但当我尝试再次打开电源时，它会在2分钟内做出响应。请问我该怎么办？
将C2值降低到10uF/25V，检查.....
在你的电路直径。C2的负腿连接到国税局的Vout。C2是极化帽，不应该接地吗?
C2放置在T1的基极/发射极上，以稳定T1响应....所以它很好。
你好，先生。，
我组装了这个电路，但它没有工作，请问我先生......
你能告诉我一个用于无人机的电路图，使其可以轻松飞行以控制其4个电机
可能我可以尝试发布一个使用RF遥控....
嗨，我能用它在IC4017中使用其他输出同时操作多个继电器吗?我需要改变变压器的额定电流吗?请建议。
如果您有兴趣通过使用IC的其他输出依次操作其他继电器，那么您仍然可以继续使用相同的电路，因为每个继电器将单独操作，而不会一起操作，因此在这些操作期间电流消耗不会增加
你好，先生…。
我还有一个问题…
在以前的评论中..你对它的变形金刚下降了220V至12V。
如果我直接放12v适配器，它是否工作??
你好saurabh,
12V AC / DC适配器还可以...
你好，先生…。
您有一个用于移动充电器等的计时器电路。。
如果我设置的时间为3小时，然后3小时后电路停止充电....或者直到电路消耗3个小时的电量，它才停止充电。
因为过载电池会降低电池的寿命..因此PLZ
你好，Saurabh，所有手机都内置了精密的过充电切断电路，因此无需担心，即使一直连接充电器，电池也不会过充电。
你好,先生……
在您的部件列表中..
您没有指定值继电器..
请告诉我…继电器的价值
如果变压器是12V，则继电器也可以是12V（线圈电压），具有N / O和N / C触点
你好,先生……
1.变压器在这种电路中有什么用?
2.这是在电视和机顶盒遥控器上工作吗？？哪个按钮负责向接收器电路发送信号。。
你好，索拉布，
变压器用于将市电220V降压至12V。
是的，任何标准的红外遥控手机都应该与电路一起工作。
先生，如果我从R3移开传感器的“输出”端子，电压从3v降至0v，我按下遥控器
点，并按Tx在传感器，看看它是否产生任何变化的潜力，在“出”引脚，如果它没有，将意味着传感器是错误的。
尊敬的先生，
当我按下按钮时，DMM上显示的不是0v，而是2.9v恒定，长官。我用的是我们电视上用的传感器，它没有任何号码，但我连接它的终端是TSOP1738 irs，先生
将传感器的输出从R3断开，然后检查，如果仍然是相同的，可以假设传感器有故障或连接错误。
如果工作正常，说明T1连接错误或T1故障
尊敬的先生，
传感器“输出”端是2.9v，“Vs”端是1v，最初没有显示5v，先生，请告诉我是什么问题
如前所述，请用红外发射器检查响应。
您可以将LED与R3串联，以获得有关开关的指示。
LED的阴极将连接到R3，阳极连接到晶体管的基极
亲爱的先生：，
ITLISLIST显示2.8V先生
指向并按下传感器上的电视遥控器，检查传感器输出端的电压响应。它必须变为零或几乎为零…。否则，您的传感器可能有故障或连接不正确。
我没有5伏的继电器，所以我用了12伏，但它不开不关为什么？
尊敬的先生，
我连接irs，如图所示，但它不工作。先生，请告诉我元件之间的电压或电流，如果继电器输入发生变化，是否有问题?我如何检查继电器是否工作
亲爱的ani，
首先确保传感器引脚连接正确。
接下来，确认通过它的(+)和GND引脚的电压，应该是5V根据电路。
一旦你确认了以上，取一个设定在直流电压范围的DMM，并将其红色探针连接到传感器的“OUT”端，黑色探针连接到电路的负极线。最初它应该显示5V，但应该响应零伏或低于5V的电压，无论何时外部红外遥控是激活它。
请先确认以上内容。
亲爱的先生
我按图示把电路接上，但它不工作。Sir红外传感器有两个端子，但在图中它有三个端子。所以我无法将irs连接到GND，我将IC 4017的剩余引脚连接到哪里，先生，请告诉我
亲爱的阿尼,
你必须使用图表中提到的那个。

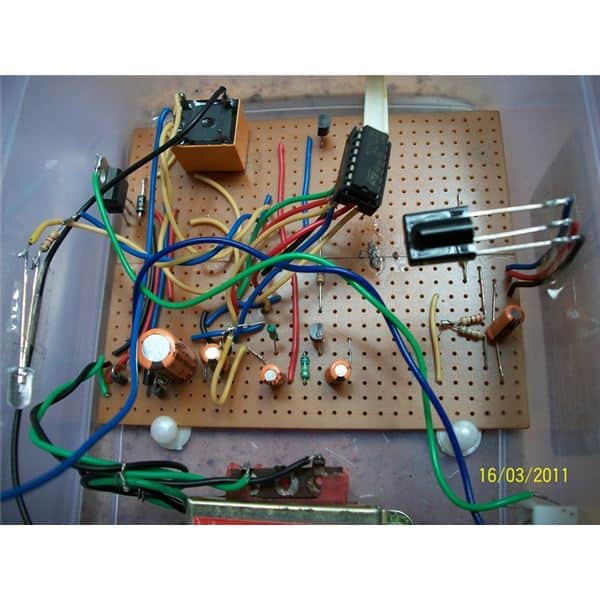

查看原型图像以获得传感器类型和外观的想法
