闭环交流电机速度控制器使用反电动势

最后一次更新在2020年8月3日通过Swagatam36评论

本文提出的本文解释了一个非常简单的闭环交流电动机速度控制器电路，可用于控制单相AC电动机速度。

该电路非常便宜，并使用普通电子元件进行所需的实现。The main feature of the circuit is that it’s a closed loop type, that means the speed or the torque of the motor can never get affected by the load or the speed of the motor in this circuit, on the contrary the torque is indirectly proportional to the magnitude of the speed.

电路操作:

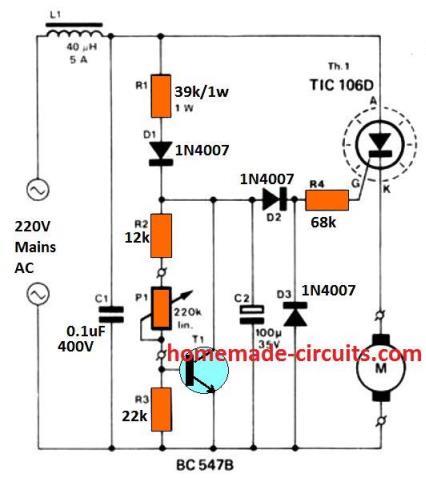

参考所提出的单相闭环交流电动机控制器的电路图，可以通过以下几点理解所涉及的操作：

对于输入交流的正半周期，电容C2通过电阻R1和二极管D1充电。

C2的充电持续，直到该电容器两端的电压相当于构造的模拟齐纳电压。

晶体管T1周围的电路有效地模拟了齐纳二极管的工作。

锅P1的包含使得调整这个“齐纳二极管”的电压成为可能。精确地说，在T1上产生的电压实际上是由R3和R2 + P1电阻之间的比值决定的。

电阻器R4两端的电压总是等于0.6伏等于T1基极发射极电压的所需电压的0.6伏。

因此，这意味着上述解释的齐纳电压应该等于可以通过解决表达式获取的值：

(p1 + r2 + r3 / r3) × 0.6

以上闭环交流电机调速电路零件清单

R1 k = 39,
R2 = 12 k,
R3 = 22K，
R4 = 68K，
p1 = 220k，
所有二极管= 1n4007，
C1 = 0.1/400 v,
C2 = 100uf / 35V，
t1 = bc547b，
可控硅= C106
L1 = 30匝25个SWG线，在3mm铁氧体棒或40 UH / 5瓦

负载是如何定位的一个特殊原因

仔细研究表明，电动机或负载不会在通常的位置引入;相反，它在SCR之后在其阴极之后有线。

这使得该电路引入了一个有趣的特性。

上述电机在电路中的特殊位置使得SCR的点火时间依赖于电机的反电动势和电路的齐纳电压之间的电位差。

这仅仅意味着马达负载越多，可控硅点火越快。

该程序相当模拟了一个闭环类型的功能，其中反馈收到的形式的反电动势产生的电机本身。

然而，该电路有一个轻微的缺点。采用可控硅意味着电路只能处理180度的相位控制，电机不能在整个速度范围内控制，但只有50%的速度。

由于电路的廉价性质相关的另一个缺点是电动机倾向于以较低的速度产生打嗝，然而随着速度的增加，这个问题完全消失。

L1和C1的函数

L1和C1用于检查由可控硅快速相位斩波产生的高频rf。

无需多说，该设备(SCR)必须安装在一个合适的散热器，以获得最佳效果。

回电动势钻速度控制器电路

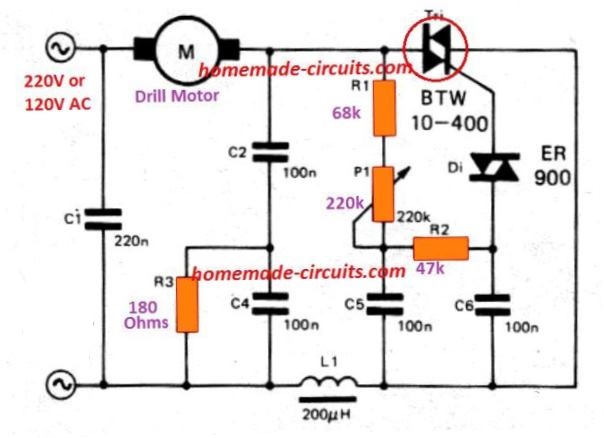

该电路主要用于控制较小的串联绕线电机的稳定速度，如一些手摇电钻等。扭矩和速度由P1电位器控制。这个电位器的配置指定了多分频器触发的时间。

当电机的转速下降到预置值以下(有负载连接)，则电机的反电动势减小。结果是，R1、P1和C5周围的电压升高，从而使双向可磁更早被激活，电机的转速趋于增加。通过这种方式可以获得一定比例的速度稳定性。
