在这篇文章中，我们讨论了正确地用MOSFET替换BJT的方法，而不影响电路的最终结果。
介绍
在mosfet进入电子学领域之前，确切地说，晶体管或bject支配着功率开关电路和应用。
虽然双极结晶体管(bts)由于其巨大的灵活性和低成本而不能被忽视，但mosfet也肯定成为非常流行的开关重负载和由于与这些组件相关的高效率。
然而，尽管这两个组件在功能和风格上看起来相似，但这两个组件在特性和配置上完全不同。
BJT和MOSFET的区别
BJT和MOSFET的主要区别是，BJT的操作依赖于电流，需要随负载成比例地增加，而MOSFET依赖于电压。
但是在这里，MOSFET得到了一个边缘的BJT，因为电压可以很容易地操纵和实现所需的程度没有很多麻烦，相比之下，增加的电流意味着更大的功率，这是要交付的，这导致了不好的效率，体积更大的配置等。
MOSFET相对于BJT的另一个大优势是它的高输入电阻，这使得它可以与任何逻辑IC直接集成，无论多大的负载可能被设备切换。这一优势也允许我们连接许多mosfet并联，即使是非常低的电流输入(在mA)。
mosfet基本上有两种类型，即。增强模式类型和损耗模式类型。增强类型使用更频繁，是最普遍的一种。
n型mosfet可以通过在其栅极上施加指定的正电压打开或激活，而p型mosfet将需要正好相反的负电压来打开。
BJT基电阻vs MOSFET栅极电阻
如上所述，BJT的基极开关依赖于电流。这意味着它的基极电流需要随着集电极负载电流的增加而成比例地增加。
这意味着在BJT的基电阻起着重要的作用，必须正确计算，以确保负载最佳地接通。
然而，BJT的基电压并没有太大的影响，因为它可以低至0.6到1伏，以满足连接负载的开关。
而mosfet恰恰相反，你可以用3 V到15 V之间的任何电压开关它们，电流低至1到5 mA。
因此，基电阻对于BJT可能是至关重要的，但对于MOSFET的栅极电阻可能是非实质性的。也就是说，一个低值门电阻必须包括在内，只是为了保护设备从突然的电压峰值和瞬态。
由于在大多数数字和模拟集成电路中都可以轻松获得5 V以上或12 V以上的电压，所以无论负载电流如何，MOSFET栅极都可以快速地与任何这样的信号源连接。
如何用MOSFET替换晶体管(BJT)
一般来说，我们可以很容易地用MOSFET替换BJT，只要我们考虑到相关的极性。
对于NPN BJT，我们可以按照以下方式用正确指定的MOSFET替换BJT:
- 从电路中移除基电阻，因为我们通常不再需要它的MOSFET。
- 将N-MOSFET的栅极直接连接到激活电压源。
- 保持正电源连接到其中一个负载端子，并将负载的另一个端子连接到MOSFET的漏极。
- 最后，将MOSFET的源连接到接地.......完成，你在几分钟内用场效应晶体管替换了BJT。
即使PNP BJT被p沟道MOSFET取代，程序也将保持如上所述，你只需要反转相关的电源极性。
PNP BJT与p沟道MOSFET的兼容Pinout替换图
嗨，我想尝试和替换达林顿晶体管电路与FET或MOSFET。我不确定我是否应该这样做，或者需要做出哪些改变。当插入时，它给电容器充电，然后当电容器通过连接到输出线圈的瞬时接通开关放电时关闭。电容器将放电20毫秒到200毫秒，以脉冲线圈，但不通过场效应管。我需要担心的是初始电荷浪涌电流。我似乎不能附上图像，但电源是12-20V，电流通过达林顿的右边到一个4700uF电容的+端。当电容器通过二极管放电时，到晶体管底部的电流为0，它关闭，二极管保护晶体管，因为电流必须进入线圈。线圈上的按钮被释放，电路的一部分又被打开，电压进入晶体管，电流流到基极，所以它再次打开并再次给电容器充电。谢谢你的帮助。
你好,如果你的负载的收集器销是机器,那么你可以将是机器替换为一个MOSFET和地点负载消耗,然而,如果负载连接的发射器是那么MOSFET可能需要放在源头负载销,这可能改变结果。
好了我的眼镜
jfet是j201，还是任何2n5457系列
我寻找耗尽模式，可以取代他们，但没有找到一个，只找到2n7000不幸的是，它增强模式MOSFET。
先生，您能给我推荐一些吗
您还必须提供所需的电流和电压规格的MoSFET或JFET，以便能够搜索等效
有趣的是，我真的很喜欢这个，它启发了我，在处理相关组件时，
非常感谢这一点，帮助我新手理解
我的问题是
JFET在我的本地商店非常罕见，我发现它非常令人沮丧。它成为了我“灵感diy”的障碍
有没有可能的替代方案
我发现它们对吉他音效很好，放大器正在朝着相位器效果(使用opamp LFO)工作，但我仍然发现我需要这些jfet
请帮助我的新手知识
很高兴这对你有帮助!你完全可以用耗尽模式MOSFET替代JFET。网上有很多变体，你可以选择其中一个，取决于你的JFET规格的VDS和ID。
谢谢你的回复，这就是我想的，但我一直在看一个youtube视频，一个微小的驱动P沟道mosfet的门闪烁一个led，它没有拉下电阻，所以我很困惑
下拉电阻是建议mosfet，以确保无故障工作，但它不是强制性的，如果开关输入是一个高质量的逻辑源。
我的想法是否正确，如果我用mosfet替换pnp bjt (BD136)，我仍然需要门上的下拉电阻，使mosfet关闭?
对于mosfet，建议在其栅极/源极两端设置一个永久电阻。
嗨Swagatam !
我有一个功率晶体管sc5200和sa1943放大器45-0-45v电源，我想把它转换成mosfet。你有什么建议对mosfet将是好的?谢谢!
Hi Nitsya，在放大器中，用mosfet替换BJT可能不是那么容易，因为BJT可能开始完全导电，基极电位低至1 V，而mosfet可能需要6到12 V。
哦!谢谢Swagatam。
你好Swagatam，我可以替换音频放大器中的D718和B688吗?任何推荐的mosfet，我也需要更换BD139和BD140使用45-0-45伏8安培变压器。
你好，Ajay，前两个晶体管是120v 8安培NPN/PNP对，你可以用匹配的一对具有相同的V和I规格。
您可以使用BD139/BD140与45 V电源
你好Swagatam,
非常感谢您的响应，任何关于mosfet的建议，因为我想增加放大器的瓦数。
问候,
谢谢Ajay，我不能建议太多关于mosfet，因为它可能是一个有点复杂的替换bts与mosfet在音频放大器设计
谢谢你Swagatam，让我尝试一些实验，如果成功将更新
当然,没问题!
2SC4054 BJT晶体管失效，需要更换
我有一个SMPS使用2sc4054 BJT晶体管失败，因为晶体管不再可用，我想用一个Mosfet替换它。我应该使用什么Mosfet，应该对电路做什么其他的修改，使Mosfet接收到正确的栅极电压?这里是连接电源的电路图
尝试MJE13005，看看它是否工作。
你好,
我想用一个MOSFET来改变我的BJT BC547，但是我不知道我应该选择哪个MOSFET。你能帮我吗?
嗨，你可以试试BS170 mosfet
谢谢你的帮助
我可以用d13007npn晶体管替换K10A60 N沟道mosfet吗
请检查比较两台设备的VDSon和ID，如果相似，可以互换……
感谢分享这篇美丽的文章。这对我很有帮助。请继续分享更多关于mosfet晶体管
嗨，我可以用什么代替irfz34n我可以用irf44n吗
请检查两者的数据表，并比较他们的VDs和ID评级，它将澄清您的疑问。
300W逆变器的替代晶体管RFP50N06是什么?
IRFZ44N
教育文章先生
嗨，斯瓦塔姆先生，如果我有一条需要NBJT的线路，
如果数据表中net有我自己的要求，如电压，电流，温度，我可以用任何net替换它吗?甚至比NBJT还好。
振荡器中有晶体管吗?
谢谢你的建议。
谢谢Skhan，是的，你可以用FET替换BJT，只要确保它们的极性相同，在栅极使用一个低值电阻，并确保栅极至少有10V的开关
关于晶体管振荡器，你可以参考这篇文章:
//www.addme-blog.com/easy-two-transistor-projects-for-school-students/
嗨，斯瓦塔姆，我得把pcb换成BJT。
你建议我更换哪个N-ch Mosfet MMBT2222L (NPN)?
和…
你建议我改哪个P-ch Mosfet MMBT2907AL (PNP) ?
考虑:
-经济实惠
-我所有的BJT都是SOT-23包，因此Mosfet也必须是。
-两种类型的BJT都在TTL逻辑下工作，所以门将由PIC微控制器5v直接驱动。负载12v(不需要太多的安培)。
嗨Yany,
我想知道改变这些器件的原因，因为bts根据应用领域的不同有自己的意义，当它们很适合需要时，不应该用MOSFET来改变它们。
此外，MOSFET在5 V时不能有效地打开。我认为在你的情况下，bts完全没问题!
嗨Swagatam,
原因就像你说的那样，为了减少依赖关系和寻找最佳的换向效率，也为了减少我下一个设计的PCB尺寸。
为了改进我的下一个设计，你会建议我开始测试哪个Mosfet ?
(考虑到前面的所有情况，并在5v有效地打开)
嗨有,
你可以试试这个
https://www.onsemi.com/pub/Collateral/FDB8860_F085-D.PDF
或者你可以试试这个二合一套餐
http://ww1.microchip.com/downloads/en/DeviceDoc/tc6215.pdf
嗨，兄弟，这个冰毒ode不为我工作，用irfp240替换2n3055
嗨，它肯定会工作，但记住mosfet是非常敏感的，将吹没有提示，不像bts。请说明你用的门驱动是什么类型的驱动，我会尽力帮忙的!
晚上好，Swagatam Ji。
我需要再澄清一下。
让我给太阳能人力车电路(或)提供24个直流电源
我必须通过12伏稳压器来降低12伏直流电压。
如果我只能给12伏的直流电源，请给我简单
和无故障的解决方案，以获得12v从24v电池供应。
)我已经六十八岁了。我只是在帮助我的朋友，通过EEE新生的帮助)
谢谢。
sakthivel。
你好Sakthivel记,
你可以使用24V，并使用一个7812 IC将其转换为12V，这意味着，电机可以绑定到+24V，但IC 555必须从一个连接24V源的7812 IC馈电
非常感谢Swagatamji的建议!
sakthivel。
欢迎你，萨克蒂维尔!

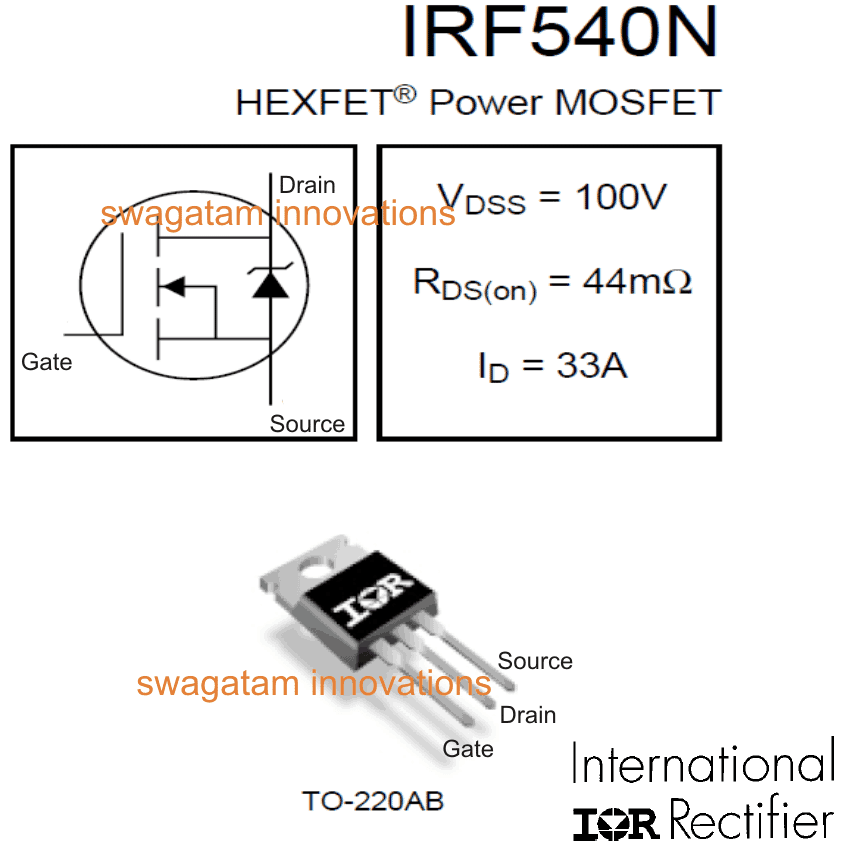

TIP142/ IRF540 Mosfet兼容pinout图
门将去IC 555输出，源将去地线，排放到电机:
//www.addme-blog.com/wp-content/uploads/2013/01/irf540ndatasheet252Cpinouts.png
只是想指出，“触发”不是一个合适的描述打开一个BJT或FET，因为它有一个非常具体的含义半导体，而被用来描述ujt，可控硅，DIACs, triac等的激活。你“打开”或“打开”BJT或FET，你不触发它。
谢谢你的建议!
