在这篇文章中，我们研究电位器的工作原理，并试图了解如何在电子电路中连接电位器。
电位计的工作原理
电位器，简称电位器，是一种被动电子设备，基本上就是可变电阻，或者电阻的值可以在给定的范围(电位器的值)内从零最大值手动改变。
例如，一个10k的锅将有从0到10000欧姆的范围，它的值可以在这个窗口的任何地方设置，这取决于pt轴的选定旋转位置。
锅的可变功能是通过顺时针或逆时针旋转锅的轴，使其相关的端子决定电阻值的增加或减少，反之亦然。
电位器通常有三个端子或引线，通过它们可以测量和确定给定电子电路应用的可变电阻输出。

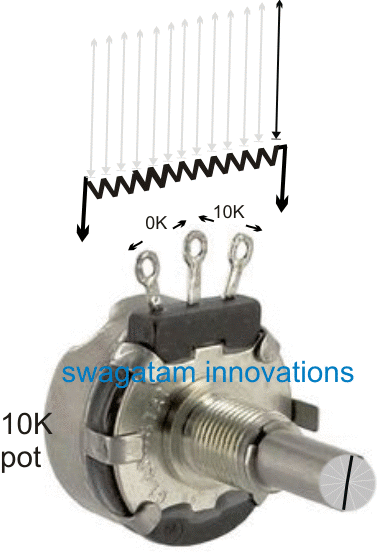

观察给定的模拟，我们发现当锅的轴旋转时，电阻在中心导线两侧以相反的速率变化。
换句话说，例如，轴的顺时针旋转可以连续地、按比例地产生其中心和右侧引线之间的电阻增加，而其中心和左侧引线之间的电阻按比例地减少。
因此，上述响应在锅的中心引线的两侧是不同的。如果轴大约位于旋转表盘的中心，那么相对于中心引线，在左右引线上的电阻可能是完全相等的。

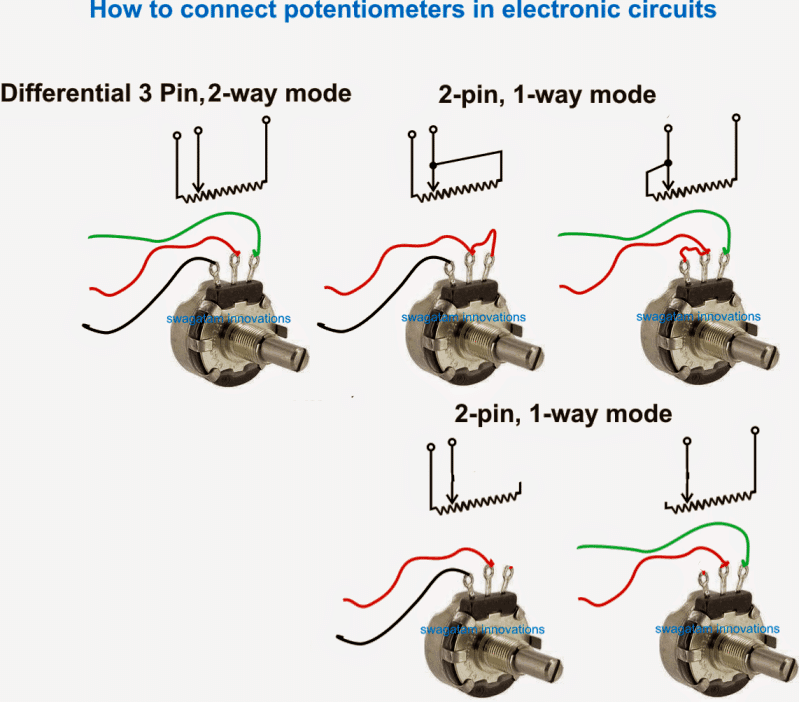

如何用三条线连接一个锅
由于电位器通常有三个引线，它可以用在双向延迟变化电阻模式或以单向单变量电阻的形式。
我们在前面的解释中学习了如何在应用中使用锅的三个引线时，锅可能会产生可变的微分电阻输出。
然而，大多数电路应用可能需要锅仅仅作为一个单模可变电阻使用。
如何用两条线连接一个锅
为此，我们需要选择两个引线中的任何一个，如下所示，其中必须包括中心引线。
在这里，中心导线是至关重要的，必须强制包含在内，否则无法获得预期的结果。
剩下的第三铅罐可以简单地保持不连接或开放，或可以连接到中心铅罐。
电位器的功能是什么
如前所述，电位器在其三个导线上产生一个变化的电阻，以响应其轴的旋转。这个电阻值用来在电路的连接点上产生电位差效应。
这种变化的电位差反过来用于在电路中产生或预先确定或固定所需的参考值(电位差)。

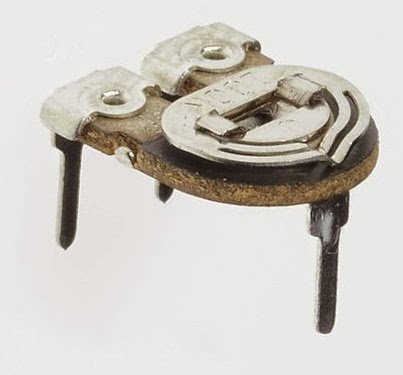

什么是预设
预设或trimpot完全相同的电位计,并设计工作一样锅做,预计这一事实预设没有长,手可操作的轴,而这些设备是为了操作(旋转)使用螺丝刀杆通过一个给定的位置在他们的身体。
预置是为PCB安装应用而设计的，可以直接焊接在给定的PCB孔上，不像电位器需要安装在单元的外壳上，借助一个螺钉螺母安排。
如果您对电位器功能细节有更多的问题，请随时通过评论表达相同的意见。
