Arduino恒温恒湿箱

最近更新日期通过

在这篇文章中，我们将使用Arduino建造一个孵化器，它可以自我调节温度和湿度。这个项目是由Imran yousaf先生提出的，他是这个网站的热心读者。

介绍

该项目是根据Imran先生的建议设计的，但做了一些额外的修改，使该项目普遍适用于所有人。

你可以运用你的创造力和想象力来完成这个项目。

让我们来了解孵化器是什么？（适用于noobs）

培养箱是一种内部环境与周围环境隔离的封闭设备。

这是为了给被护理的标本创造有利的环境。例如，孵化器在实验室里用来培养微生物，孵化器在医院里用来照顾早产婴儿。

我们要在这个项目中建造的孵化器是用来孵化鸡蛋或其他鸟蛋的。

所有的孵化器都有一个共同点;它可以调节温度、湿度，并提供足够的氧气供应。

您可以通过按下提供的按钮来设置温度和湿度，并实时显示内部温度和湿度。一旦这两个参数设置，它会自动控制加热元件(灯泡)和汽化器(加湿器)，以满足设置点。

下面我们来了解一下培养箱的设备和设计。

培养箱的底盘可以是聚苯乙烯泡沫塑料/热电偶箱或丙烯酸玻璃，可以提供良好的隔热性能。我建议使用更容易使用的聚苯乙烯泡沫塑料/热电偶盒。

设备设计:

孵化器材料布局

一个25瓦的灯泡作为热源;较高的瓦数可能会伤害小容器中的鸡蛋。湿度由汽化器提供，您可以使用类似的汽化器如下图所示。

它产生的浓蒸汽将进入孵化器。蒸汽可以通过任何软管输送。

挠性管可以是如下所示的类似物：

蒸汽可以从聚苯乙烯泡沫塑料/热电偶箱的顶部进入，如设备设计所示，这样多余的热量将通过湿度控制孔逸出，并减少对鸡蛋的伤害。

有一个圆筒，里面装着鸡蛋，周围有几个洞，连接着一个伺服电机。伺服电机每8小时旋转圆筒180度，从而旋转鸡蛋。

卵子的旋转可以防止胚胎粘在壳膜上，还可以与卵子中的食物物质接触，特别是在孵化的早期。

旋转的气缸必须有几个孔，以便有适当的空气流通，而且气缸两侧必须是中空的。

旋转滚筒可以是PVC筒或纸板筒。

在空心圆柱体的两端粘贴一根雪糕棍，使雪糕棍形成两个相等的半圆。将伺服电机的手臂粘贴在雪糕棒的中间。在另一边戳一个洞，把牙签粘牢。

将牙签插入盒内，并将伺服粘贴在盒内对面的墙上。油缸必须尽可能保持水平，现在油缸可以随着伺服电机的旋转而旋转。

是的，运用你的创造力让事情变得更好。

若你们想容纳更多的鸡蛋，那个么制造更多这样的气缸，多个伺服电机可以连接在同一个控制线引脚上。

湿度控制孔可以用铅笔穿过顶部的泡沫聚苯乙烯/热溶胶盒。如果你做了很多不必要的洞，或者如果湿度或温度逃逸太快，你可以用电子或管道胶带覆盖一些洞。

DHT11传感器是项目的核心，可以放置在孵化器(内部)的任何四个侧面的中间，但要远离灯泡或进湿管。

CPU风扇可以按照设备设计中所示的方式放置，用于空气循环。为了使空气循环正常，至少使用两个风扇将空气推向相反的方向，例如：一个CPU风扇向下推，另一个CPU风扇向上推。

大多数CPU风扇工作在12V，但在9V也很好。

这都是关于设备的。现在我们来讨论电路。

Diagarm示意图:

培养箱湿度数字液晶显示器控制

上述电路用于Arduino至LCD的连接。调整10K电位计以调整LCD对比度。

Arduino培养箱自动气候控制

Arduino是这个项目的核心。设置温度和湿度有3个按钮。引脚A5控制汽化器继电器，A4控制灯泡。DHT11传感器接在引脚A0上。引脚A1, A2和A3用于按钮。

所述引脚7(非pwm引脚)与伺服电机的控制线连接;7脚可以连接多个伺服电机。有一种误解认为伺服电机只与Arduino的PWM引脚一起工作，这是不对的。它在非PWM引脚上也工作得很愉快。

将二极管1N4007反向偏置连接到继电器线圈上，以消除开关时的高电压尖峰。

电源:

Arduino培养箱供电电路

以上电源可为继电器、Arduino、伺服电机(SG90)、CPU风扇提供9v、5v电源。Arduino提供直流插座供电。

电压调节器使用散热器。

这就是电力供应。

下载库DHT传感器:

https://arduino-info.wikispaces.com/file/detail/DHT-lib.zip

程序代码:

//------------------ 项目由R.GIRISH -------------------//
# include < LiquidCrystal.h >
# include < Servo.h >
# include < dht.h >
#定义DHT11 A0
const int ok = A1;
const int UP = A2;
常数int DOWN=A3；
const int bulb = A4;
const int vap = A5;
Const int rs = 12;
Const int en = 11;
Const int d4 = 5;
Const int d5 = 4;
Const int d6 = 3;
常数int d7=2；
int ack=0；
Int pos = 0;
Int SEC = 0;
int Min = 0;
整数小时=0；
int T_threshold = 25;
int H_threshold = 35;
int SET = 0;
int方向= 0;
boolean T_condition = true;
boolean H_condition = true;
液晶显示器（rs、en、d4、d5、d6、d7）；
伺服电机;
dht-dht；
无效的设置()
｛
pinMode(输入);
pinMode(输入);
pinMode(下降,输入);
pinMode(灯泡、输出);
pinMode (vap、输出);
数字写入（灯泡，低电平）；
数字写入（vap，低）；
digitalWrite(高);
digitalWrite(高);
数字写入（向下，高）；
motor.attach (7);
motor.write (pos);
液晶显示器。开始(16日2);
Serial.begin (9600);
lcd.setCursor（5,0）；
lcd.print(“数字”);
液晶显示器。setCursor (4,1);
lcd.print(“孵化器”);
延迟（1500）；
｝
void循环（）
｛
if (SET == 0) = 0
｛
lcd.clear ();
液晶显示器。setCursor (0,0);
液晶显示器。打印(“设定温度:”);
液晶显示器。setCursor (0,1);
lcd.print (T_threshold);
液晶显示器。打印(“* C”);
而(T_condition)
｛
if (digitalRead(UP) == LOW)
｛
T_threshold = T_threshold + 1;
液晶显示器。setCursor (0,1);
lcd.print (T_threshold);
液晶显示器。打印(“* C”);
延迟(200);
｝
if (digitalRead(DOWN) == LOW)
｛
T_threshold = T_threshold - 1;
液晶显示器。setCursor (0,1);
lcd.print (T_threshold);
液晶显示器。打印(“* C”);
延迟(200);
｝
if (digitalRead(ok) == LOW) / /输入数字
｛
延迟(200);
T_condition = false;
｝
｝
lcd.clear ();
液晶显示器。setCursor (0,0);
液晶显示器。打印(“设置湿度:”);
液晶显示器。setCursor (0,1);
lcd.print (H_threshold);
lcd.print(“%”);
延迟(100);
而（h_condition）
｛
if (digitalRead(UP) == LOW)
｛
H_threshold = H_threshold + 1;
液晶显示器。setCursor (0,1);
lcd.print (H_threshold);
lcd.print(“%”);
延迟(100);
｝
if (digitalRead(DOWN) == LOW)
｛
H_阈值=H_阈值-1；
液晶显示器。setCursor (0,1);
lcd.print (H_threshold);
lcd.print(“%”);
延迟(200);
｝
if (digitalRead(ok) == LOW) / /输入数字
｛
延迟(100);
H_condition = false;
｝
｝
= 1;
｝
ack = 0;
int chk = DHT.read11(DHT11);
开关（chk）
｛
案例DHTLIB\u错误\u连接：
ACK = 1;
打破
｝
If (ack == 0)
｛
lcd.clear ();
液晶显示器。setCursor (0,0);
lcd.print(“临时:”);
lcd.print (DHT.temperature);
液晶显示器。setCursor (0,1);
lcd.打印（“湿度：”）；
lcd.print (DHT.humidity);
如果(DHT)。温度> = T_threshold)
｛
延迟(3000);
如果(DHT)。温度> = T_threshold)
｛
数字写入（灯泡，低电平）；
｝
｝
如果(DHT)。湿度> = H_threshold)
｛
延迟(3000);
如果(DHT)。湿度> = H_threshold)
｛
数字写入（vap，低）；
｝
｝
如果(DHT)。温度< T_threshold)
｛
延迟(3000);
如果(DHT)。温度< T_threshold)
｛
digitalWrite(灯泡、高);
｝
｝
if（DHT.湿度｛
延迟(3000);
if（DHT.湿度｛
数字写入（vap，高）；
｝
｝
SEC = SEC + 1;
If (sec == 60)
｛
秒= 0;
Min = Min + 1;
｝
如果（最小==60）
｛
最小值= 0;
HRS = HRS + 1;
｝
if (hrs == 8 && Min == 0 && sec == 0)， colorred;
｛
For (pos = 0;pos < = 180;pos + = 1)
｛
motor.write (pos);
延迟(25);
｝
｝
if (hrs == 16 && Min == 0 && sec == 0)， color0000ff;
｛
小时= 0;
For (pos = 180;pos > = 0;pos - = 1)
｛
motor.write (pos);
延迟(25);
｝
｝
｝
If (ack == 1)
｛
lcd.clear ();
液晶显示器。setCursor (0,0);
lcd.打印（“无传感器数据”）；
液晶显示器。setCursor (0,1);
液晶显示器。打印(“系统停止。”);
数字写入（灯泡，低电平）；
数字写入（vap，低）；
｝
延迟(1000);
｝
//------------------ 项目由R.GIRISH -------------------//

如何操作电路:

·硬件和仪器设置完成后，接通电路。

·显示屏显示“设置温度”，按下向上或向下按钮以获得所需温度，然后按下“设置按钮”。

·现在显示屏显示“设置湿度”，按上键或下键得到想要的湿度，按“设置键”。

·启动孵化器的功能。

有关鸡蛋的温度和湿度水平，请参考互联网或咨询专业人士。

如果您对Arduino自动培养箱温度和湿度控制电路有任何具体问题，请在评论部分自由表达。您可能会收到快速回复。

关于Swagatam

我是一名电子工程师(dipIETE)，爱好者，发明家，原理图/PCB设计师，制造商。我也是//www.addme-blog.com/网站的创始人，在那里我喜欢分享我的创新电路想法和教程。
如果您有任何电路相关的查询，您可以通过评论互动，我将非常乐意帮助!

订阅


读者互动

评论

  2. 塞缪尔说

    是的，我配置了它。因为我想我的arduino库中没有DHT11传感器库。

    • 赃物说

      好的，那么请上传图书馆。

  3. 塞缪尔说

    你好先生!首先，我要感谢你这么好的工作!我真的很感谢你。我是arduino项目的初学者，当我运行你上面写的代码时，上面写着“arduino/genuino uno板错误编译”。我该怎么办，请帮帮我!!

  4. sajoo说

    您好先生，首先感谢您的分享，非常好的skech，我喜欢这个项目。现在我面临的一个问题是如何更换旋转伺服电机和连接转蛋继电器

    • 赃物说

      谢谢你，Sajoo，接力实际上是不需要的。你可以用伺服电机本身来转动鸡蛋。您可以配置一个机械与电机主轴，将缓慢移动鸡蛋的位置。

  5. Taraka说

    你好先生,

    请简要说明代码内伺服电机定时器的动作，以及如何使用(如条件)计算秒、分钟和小时。

    • 赃物说

      很抱歉Taraka，由于Arduino相关的电路是另外一个作者编写编译的，所以我无法提供帮助。

  6. 穆巴希尔说

    我不明白如何连接继电器。有5个引脚，哪个引脚用于供电，哪个引脚用于灯泡，哪个引脚用于过渡器集电极，还有两个引脚。那些大头针都用在哪里?
    你能解释一下。这样，我就能很容易地理解

      • 穆巴希尔说

        我读了这篇文章，但仍然没有找到正确的解决方案。你能解释一下所有电线与继电器....的连接方式吗
        请

        • 赃物说

          我已经更新了链接文章和接线图，请查看同一篇文章的底部。

          • 穆巴希尔说

            有两个负载终端，这里你只显示了一个。
            另一个应该被禁足??
            继电器得到正极和负极端子的直流电压供电？？
            是正确的。
            请告诉我…。
            我很困惑

            • 穆巴希尔说

              我看到了，但我问一下，负载有两个终端，一个是连接的，另一个是?
              蓄电池两端连接继电器....

            • 赃物说

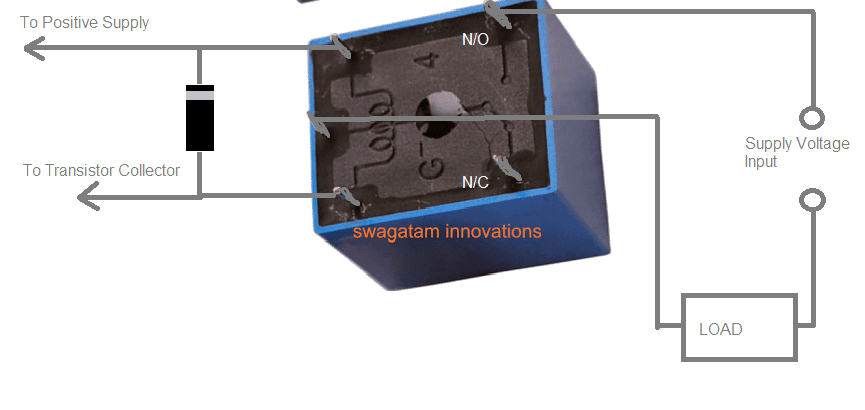

              在图中你可以看到一个标有“负载”的盒子，它有两个端子，一个连接到电源，另一个连接到继电器的极点。电源可以是12V DC或220C AC，这取决于负载的规格，
