下面的文章展示了一个简单的灯光开关/操作的遥控电路，它可以被一个普通的手电筒或更有效地通过一个激光束单元(钥匙链型)激活。
可以通过以下提到的点理解电路思想：
电路如何工作
晶体管T3 Alnog具有相关部件和LDR形成简单的光传感器级。
LDR连接在晶体管的基极和负电源上，这样当光线落在LDR上时，BC557接收所需的基极偏置并进行传导。
当BC557导通时，IC1引脚14处的高电位被拉到逻辑高，IC的输出改变状态激活或解除继电器。
上述状态持续，直到LDR再次用手电筒或激光束照亮。
上述操作交替切换输出ON和OFF，为连接的负载提供所需的切换动作。
必须在不透明管道内覆盖LDR，长约一英寸，以便环境光从LDR堵塞。
管道的角度应该保持在这样一种方式，以方便光束容易聚焦到LDR。
C6确保系统不会对偶然的虚假光束做出反应，以防它们进入管道，越过LDR。
视频测试证明

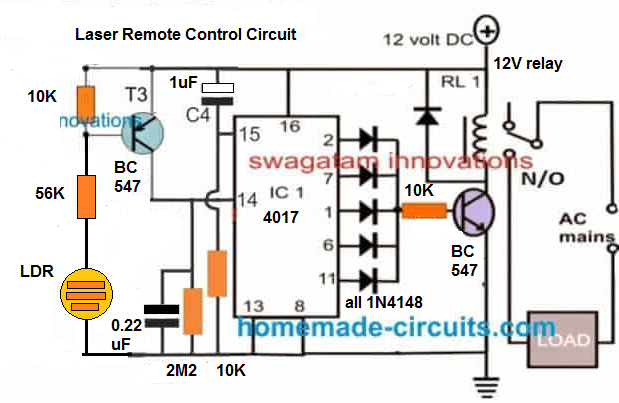

电路图
注:t3不正确地显示为BC547，它实际上是一个BC557PNP晶体管。
上述光操作遥控电路的零件清单
R3，R4，R5，R6，R7 = 2K2
T1 = BC547,
T2 = BC557
IC1 = 4017
IC2 = 7812
所有二极管= 1n4007
C6, C7 = 10 uf / 25 v
C8 = 1000UF / 25V
C10 = 0.1佛罗里达大学
0-220是初级，0-12是变压器的次级。
你可以使用12-0-12的水龙头之一(0-12)
继电器线圈电压应等于变压器电压值，并使触点额定处理负载电流。
嗨，我已经建立了许多你的惊人的电路，但激光电路似乎没有工作，没有任何变化，当激光瞄准LDR。我已经建造了两条赛道，但仍然没有结果。我需要一种电路，可以像和开关灯，但由激光控制。
谢谢你！
嗨，移除R3，然后检查。当光落在LDR上时，pin14电势应该变为零，一旦光被关掉，pin14电势应该变得高，从而导致输出开关。
仍然没有工作
您好，如何制作一个简单的红外传感器电路
嗨，Swagatam先生，我需要一个电路类似于上面的电路，但我将使用手机的LED作为光源，所以我可以打开和关闭负载使用手机。负载只会在两个铃声后激活，第一个铃声后设备将等待2 - 3分钟内的第二个铃声，否则第一个铃声将被丢弃，以避免意外触发负载。如果可能的话，4017 IC的电源是3.7V，所以我可以把它连接到手机电池上，在电源中断的情况下保持输出状态，继电器部分可以单独连接到12V，这样它就不会耗尽手机电池。
谢谢你提前先生，对你有更多的力量！
嗨，Dondon，我会尝试设计所需的电路，一旦出版就通知你
好
参考。激光远程电路。嗨，几年前我发现了一个电路（搜索，找不到它），它只能通过激光来肘击，而不是诸如电路中的手电筒或环境光。因为我回想一下，它使用了两个LDR安装在一起。如果激光束要击中一个但不是另一个，它会切换。诸如手电筒的更广泛的梁不会因为光束将平均亮起。
你能修改你的电路吗？这种方式更加安全，口袋激光仍然很好。我从不错过你的出版物，我是惊讶的，你如何跟上这么多的问题和设计。你为我们所有人提供了一项伟大的服务。感谢那。杰克
您好，它可以很容易地通过单个ex-OR门IC，如7486。IC 555可能不需要，我将尽快更新想法
得到了你的留言。谢谢！
你好！我在电路中没有背景，但我对激光束光激活电路有一个问题。我是否能够使用这样的电路来激活大型电子，如计算机显示器，打开？
您好，您可以通过将其跨继电器联系人连接到任何所需的负载。
