RFID安全锁电路 - 完整的程序代码和测试详细信息

在本文中，我们将看到Arduino基RFID读取器电路如何用于控制继电器，从而可以在安全门锁应用中使用。

概述

如果您还没有检查以前的RFID文章，请继续查看它，它涵盖了RFID技术的基础知识。

我们将使用UID识别授权标记。在uNUSHELL UID中是标签的唯一标识号，当您在您的办公室或其他任何地方扫描卡时，它会从卡中提取UID。

该卡的UID保存在您的办公室数据库中，并将识别卡持有人并注册您的出席。

标记不仅传输UID，还可以传输存储在标签中的其他一些信息，这些标签通常可以将1KB存储到4KB，甚至更多。

我们不会讨论如何存储标签的信息，但是将在未来的文章中讨论。在此帖子中，我们将利用UID号码来控制继电器开/关。

该项目的座右铭是打开/关闭设备，该设备与带有授权RFID标签的扫描时与给定的设置连接。

该卡的UID在程序中定义，当检测到授权卡时，它将打开第一次扫描并再次扫描继电器，并再次停用继电器。

如果检测到任何未经授权的卡，它将在串行监视器上发出错误消息，并且继电器继续其当前任务而不会中断。

这里扫描授权卡时，继电器激活/停用，这种机制可以在任何地方使用，例如：门锁系统，需要扫描授权卡以打开门。

这个怎么运作：

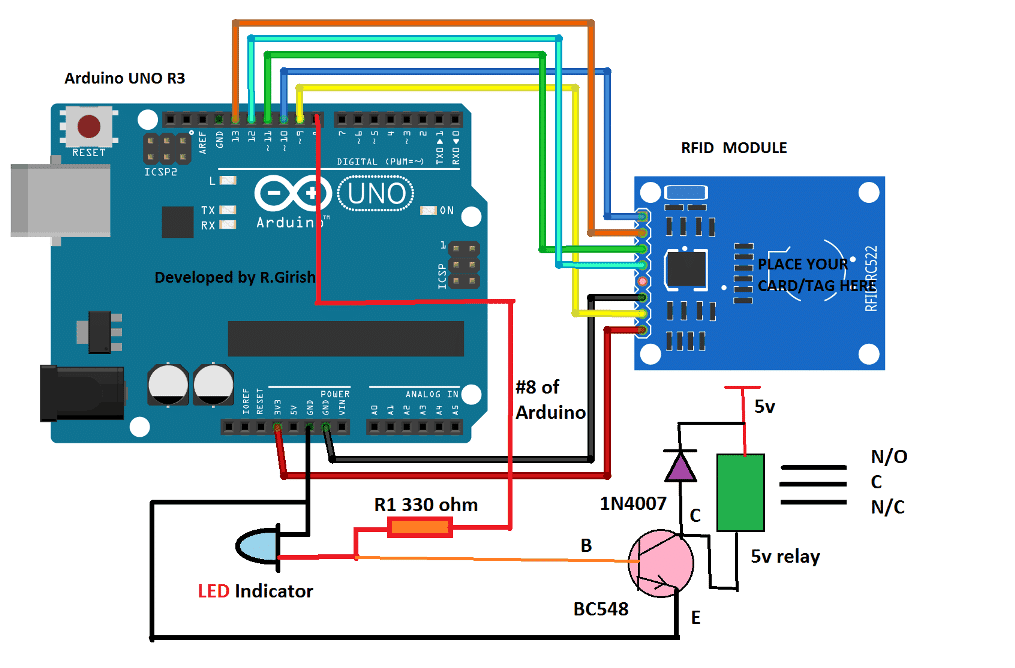

RFID电路由指示中继状态的LED组成，BC 548晶体管驱动继电器和1N4007二极管在继电器上连接，以在切换时延伸高压尖峰。

如果要连接更高的电压额定继电器（9V或12V），您可以连接外部+ VE供电以继电器和arduino的GND引脚的电源。在进行此步骤时，请大心谨慎，因为如果连接不对，可能会损坏板。

完成硬件设置后的下一步是上传代码以查找标记的UID。
现在将下面的给定程序上传到Arduino，打开串行监视器并扫描标记。

要找到UID的程序：

#include
#include
#define ss_pin 10.
#define rst_pin 9.
MFRC522 RFID（SS_PIN，RST_PIN）;
mfrc522 :: mifare_key键;
void setup（）
{
Serial.Begin（9600）;
spi.begin（）;
rfid.pcd_init（）;
}
void loop（）{
if（！rfid.picc_isnewcardpresent（））
返回;
if（！rfid.picc_readcardserial（））
返回;
mfrc522 :: picc_type picctype = rfid.picc_gettype（rfid.uid.sak）;
if（picctype！= mfrc522 :: picc_type_mifare_mini &&
picctype！= mfrc522 :: picc_type_mifare_1k &&
picctype！= mfrc522 :: picc_type_mifare_4k）
{
serial.println（f（“您的标记不属于mifare classic，您的卡/标签无法读取:(”））;
返回;
}
字符串strid =“”;
for（字节i = 0; i <4; i ++）{
Strid + =
（rfid.uid.uidbyte [i] <0x10？“0”：“”）+
String（rfid.uid.uidbyte [i]，hex）+
（我！= 3？“：”：“”）;
}
strid.percate（）;
serial.print（“您的卡的UID：”）;
serial.println（Strid）;
RFID.PICC_HALTA（）;
rfid.pcd_stopcrypto1（）;
}

串行监视器上的输出（示例）：

您的卡的UID是：AA：BB：CC：DD

在串行监视器上，您将看到一些十六进制代码，这是标签的UID。注意它，将在下一个程序中使用以识别标记。
完成此步骤后，在相同的设置上上传以下代码。

识别卡和控制继电器的程序：

// --------------由r.girish开发的计划------------ //
#include
#include
#define ss_pin 10.
#define rst_pin 9.
int flag = 0;
int op = 8;
char uid [] =“xx：xx：xx：xx”;//将您的UID放在此处。
MFRC522 RFID（SS_PIN，RST_PIN）;
mfrc522 :: mifare_key键;
void setup（）
{
Serial.Begin（9600）;
spi.begin（）;
rfid.pcd_init（）;
PinMode（OP，输出）;
}
void循环（）
{
if（！rfid.picc_isnewcardpresent（））
返回;
if（！rfid.picc_readcardserial（））
返回;
mfrc522 :: picc_type picctype = rfid.picc_gettype（rfid.uid.sak）;
if（picctype！= mfrc522 :: picc_type_mifare_mini &&
picctype！= mfrc522 :: picc_type_mifare_1k &&
picctype！= mfrc522 :: picc_type_mifare_4k）{
serial.println（f（“您的标记不属于mifare classic，无法读取您的标记:(”））;
返回;
}
字符串strid =“”;
for（字节i = 0; i <4; i ++）
{
Strid + =
（rfid.uid.uidbyte [i] <0x10？“0”：“”）+
String（rfid.uid.uidbyte [i]，hex）+
（我！= 3？“：”：“”）;
}
strid.percate（）;
如果（Strid！= uid）
{
serial.println（“这是无效标签:(”）;
serial.println（“***************************************”）;
延迟（2000）;
}
if（strid == uid && flag == 0）
{
标志= 1;
DigitalWrite（OP，高）;
serial.println（“这是一个Vaild标签:)”）;
serial.println（“状态：开启”）;
serial.println（“***************************************”）;
延迟（2000）;
}
否则if（strid == uid && flag == 1）
{
标志= 0;
DigitalWrite（OP，低）;
serial.println（“这是一个Vaild标签:)”）;
serial.println（“状态：关闭”）;
serial.println（“***************************************”）;
延迟（2000）;
}
RFID.PICC_HALTA（）;
rfid.pcd_stopcrypto1（）;
}
// --------------由r.girish开发的计划------------ //

char uid [] =“xx：xx：xx：xx”;//将您的UID放在此处。
替换xx：xx：xx：xx与您的UID。

作者的原型可以有效地用作门和保险箱的万无一失的RFID安全锁：

扫描授权卡时：

扫描未经授权的标签时：

如果您对此Arduino RFID安全锁电路有任何疑问，请随时在评论部分中询问。
