该职位介绍了如何在具有高效LED灯的车辆中制作和更换现有的灯泡型制动灯。艾万先生要求的想法。
技术规格
我想建立一个刹车灯项目使用1瓦高功率led,由12-15 led组成。
LED将在昏暗的停车灯上亮,并且在制动踏板压力机上亮起。请为我提供一条电路..
亲切的问候,
Awan
设计
在效率、亮度和寿命方面,led比普通白炽灯甚至现代卤素灯要经济得多。
因此,即使在汽车领域,我们现在也可以见证从旧的灯丝灯泡到现代的高亮度LED灯的快速转变。
这些通常被实施作为刹车灯和头灯在大多数现代和新一代车辆。
在所提出的汽车制动光线1中,使用高效LED来执行超高强度照明。
我们都知道,基本上今天所有的现代高瓦led需要两个关键参数,以正确和安全的功能,即电流控制供应和热或热控制组装。
可以通过使用任何现代复杂的线性IC来实现第一标准,例如LM338,我已经在我之前的一个文章中讨论了它高瓦LED电流限制器电路。
对于第二种情况,人们可以简单地使用一个特殊的铝基PCB安装在散热器上组装1瓦的led。

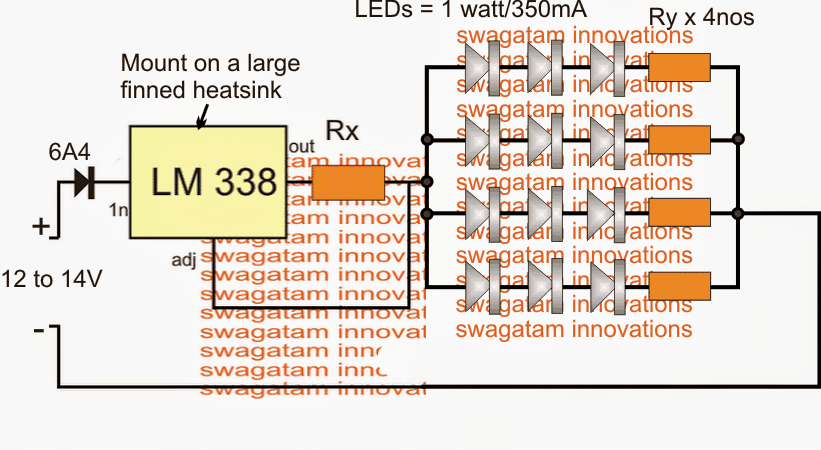

线路图

电路操作
LED刹车灯的电路可以在上面看到,它看起来很简单。
LM338配置为电流限制器,其中Rx将最大允许的放大器确定为连接的LED。它可以使用以下公式计算:
Rx = 1.25/LED电流
当LED串联连接时,有效的电流消耗
总是等于单个LED的评级。因此,在
图中每个串将消耗350mA,因为这是额定的
每台瓦特LED。
所有三个串的组合电流将是3 x 350mA = 1050mA或大约1安培
将上述参数用在公式中:
Rx = 1.25/1 = 1.25欧姆
瓦数= 1.25 x 1 = 1.25瓦特
电阻Ry可以看到连接在串联的LED实际上是可选的,这些可能只是为了帮助IC和提供适当的平衡横跨LED串。
它可以使用以下公式计算:
Ry =(电源- LED总FWD电压)/ LED电流
从这里开始,led的正向电压为3.3V和3 nos
配置在该系列中,组合的正向电压变为3 x 3.3
= 9.9 v
为了减少LED的完全加载,我们可以以300mA的电流取代,而不是指定的350mA
因此,RY =(13 - 9.9)/ 0.3 = 10.33欧姆或仅限10欧姆
瓦数=(13 - 9.9)x 0.3 = 0.93瓦或1瓦
似乎我们在上图中错过了一个重要的包含,它是在车辆正常过程中的灰色LED特征,而制动器不应用。

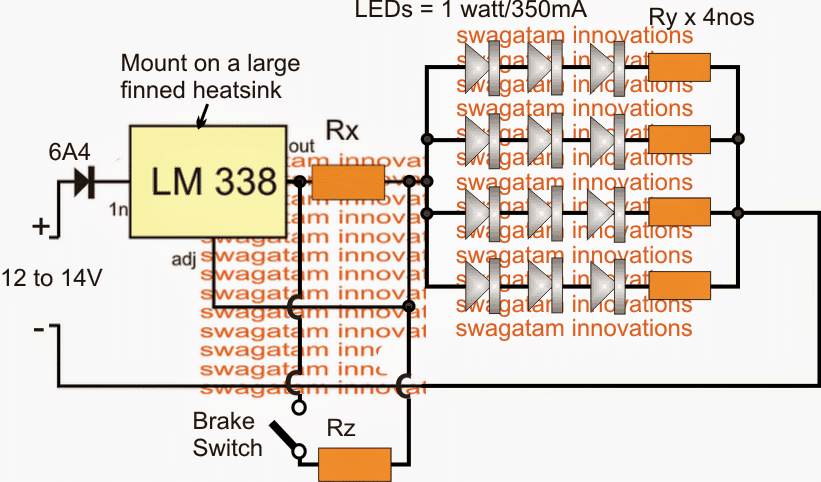

下图表明,可以使用并行连接的电阻器Rz来实现这一点的简单性,具有Rx。
应用调光控制

这里,Rx和Rz的值可以是相同的,但是上述计算值的两倍于1.25 x 2 = 2.5欧姆。这将允许尾灯50%调光,而制动器处于释放位置。
如果一个人希望获得进一步调光的led Rx可能增加到3欧姆或3.5欧姆,这也将意味着降低Rz值成比例,这样两个电阻的平行值构成1.25欧姆。
谢谢你提供的图表和细节,感谢你在全世界帮助我们的热情,
我会回复您的任何帮助或查询。
先生,6A4是什么
这是一个额定6安培的二极管
如果我使用13或14个LED,那么这将如何解决..
你可以使用12或15个led,而不是13或14个。
12已经显示,15增加一个串,并计算RX,RZ,如文章和评论中所述
对不起,你能解释一下吗?
这里,Rx和Rz的值可以是相同的,但是上述计算值的两倍于1.25 x 2 = 2.5欧姆。这将允许尾灯50%调光,而制动器处于释放位置。
如果一个人希望获得进一步调光的led Rx可能增加到3欧姆或3.5欧姆,这也将意味着降低Rz值成比例,这样两个电阻的平行值构成1.25欧姆。
为了最佳亮度,RX + Rz组合应为= 1.25欧姆,因此两者都有有效的电阻必须为2.5欧姆。
但这将只允许50%的调光,对于更多的调光,你可以使用以下公式,并计算出各自的电阻的值:
1/R = 1/Rx + 1/Rz
这是1 / 1.25 = 1 / Rx + 1 / Rz
在上面的评论中,我想说,
施用制动时的最佳亮度......当制动器释放时,50%调光......
好日子先生!我可以要求此电路的零件列表吗?有15个LED?
15个LED的Micheal只是重复一个更平行的弦,具有现有的4个LED字符串。您可以轻松地使用给定的公式计算零件
嗨Swagatam,
我早些时候询问了LM311替换LM338。我在另一个关于当前限制电路的帖子中找到了答案。因此,317允许1.5安培,338允许5安培。我的另一个问题是为什么我们需要6个放大器二极管?只是想学习!谢谢!
Hi Norman,一个二极管的电流容量应该至少是负载的3倍,否则它可能会开始加热,这就是为什么我在1.5安培负载上使用了一个6安培的二极管
谢谢!
嗨Swagatam,
我碰巧遇到这个网站时,工作在我自己的led尾灯转换。有趣的是,我们得到了几乎相同的解决方案。谢谢你清晰的解释,帮助我重新检查了我的设计。
您可以找到我的版本:
欢呼,
Maarten
你好,
由于我只知道非常(非常!)的电子基础知识,你能帮我设计一个摩托车上的LED辅助射灯的50%节能电路吗?我有一个完美的DRL,但太强大的夜晚使用。我只会让其他司机眼花缭乱。我需要减少在城里骑行的电力,在乡间小路上只使用全部电力。
我有一个3个位置开关,所以我可以选择减少和完整的电路。灯在每个(x2)和12V中的40W(X2)和12V(当自行车运行时,13.8V)
我可以遵循你的电路的逻辑,但找不到任何合适的组件,我计算为6.6安培。就像我说的-我对电子学知之甚少(对于电子学我一无所知:-))
谢谢你提前为您的帮助 - 学习新的东西很棒。
嗨,您可以尝试以下PWM电路来控制DRL的亮度:
我使用了一个小转换开关,在1k电阻点之间选择,并连接到电容器,这个开关可以按照你的选择,它只需要履行选择功能,通过指示点。这个开关也可以是一个4极旋转开关,可以提供4种方式控制drl的亮度。只显示了两个极点,可以通过增加1k电阻的两端到开关上扩展到4极点选择。
