LM10是一款开创性的运算放大器,设计用于单端电源输入,电压低至1.1V,高达40V。

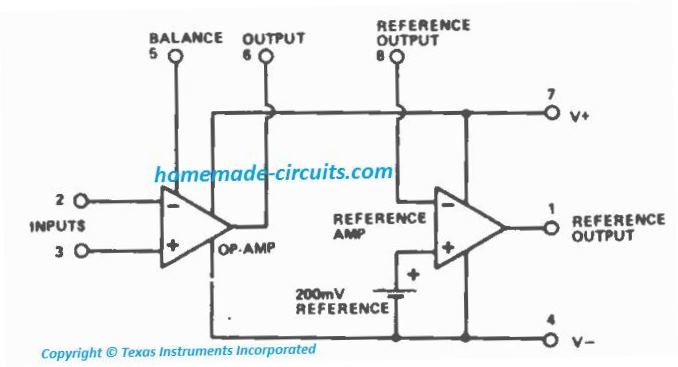

如图1所示,该设备由一个运放、一个精密200 mV带隙基准电压源和一个基准放大器组成,全部封装在一个8针束内。
在这篇文章中,我们将看一看使用LM10设备的整个功能应用电路堆。
基本LM10配置

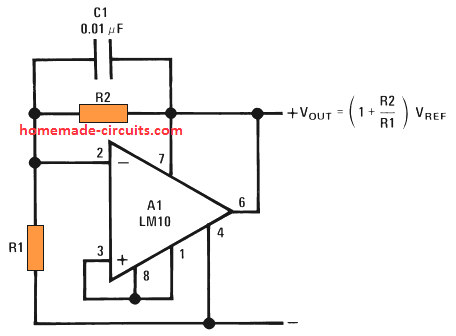

LM10运算放大器的基本配置如下图所示:
在上面的电路中,我们可以看到LM10以一种非常不寻常的方式连接,这与其他运算放大器不同。
这里,输出与正极线相连,这意味着它根据给定的输入阈值检测将正极线与接地分流或短路。
这也意味着,在此并联调节器模式下,运算放大器的正极必须通过电阻器供电。
作为运算放大器非反相输入的引脚3通过IC的参考引脚1和8与200 mV的固定参考电压相连。
因此,pin3被设置为固定参考,pin2现在成为运算放大器的检测器输入,并可用于从外部参数检测期望的电压阈值。
下面解释的所有LM10应用电路均基于上述基本分流模式。
LM10运算放大器精密电压调节器电路
该LM10,由于它的内置精密电压基准和运算放大器,成为最适合电压调节器的应用。图2至图9展示了这种类型的几种实用电路。

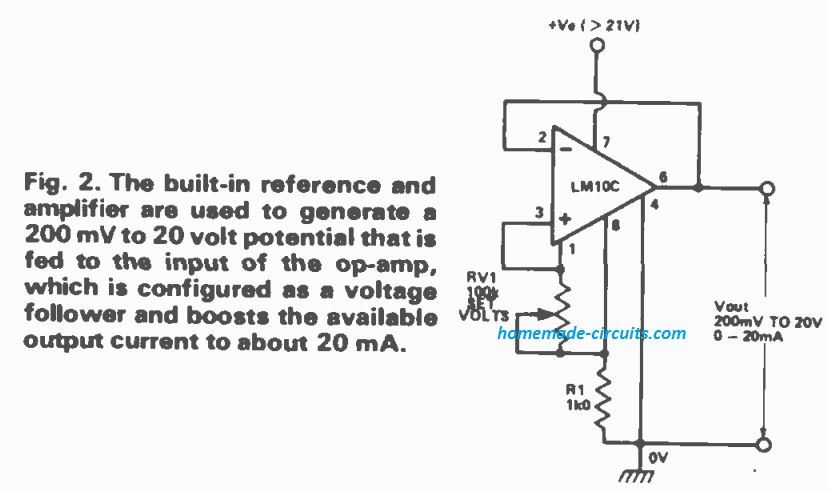

200 mV至200 V参考发电机:IC的内置参考和放大器习惯于产生200 mV至20 V的电压水平,该电压水平应用于运算放大器输入,设置为电压跟随器,并将可用输出电流提高至20 mA左右。

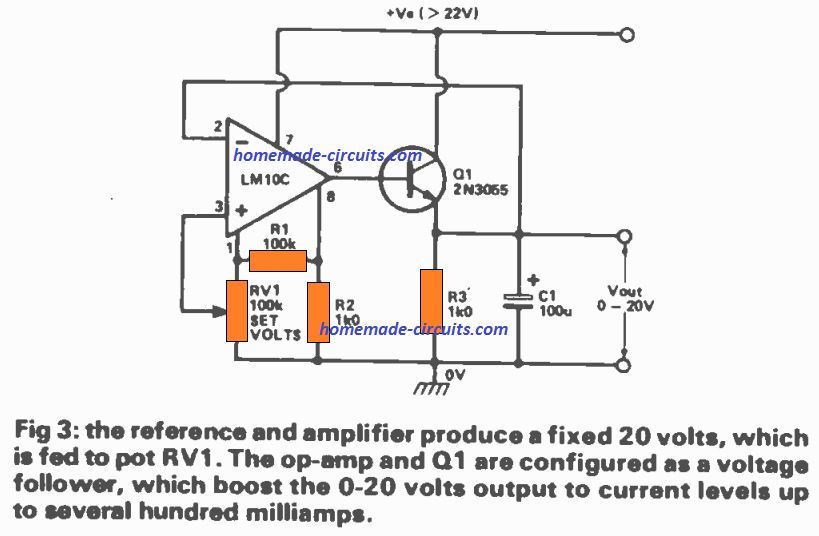

0至20 V 1安培可变调节器:在图3中,内部基准和放大器产生固定的20伏电压,应用于电位计RV1。运算放大器和晶体管Q1像电压跟随器一样连接,将0-20伏的输出放大到接近几百毫安的电流。

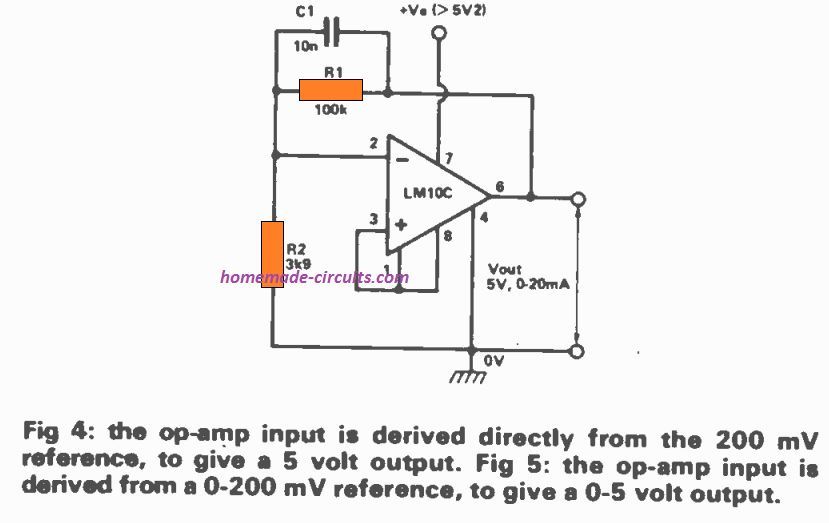

固定式5伏20毫安稳压器:在图4中,运算放大器输入直接从200 mV参考电压中提取,以提供5伏输出。

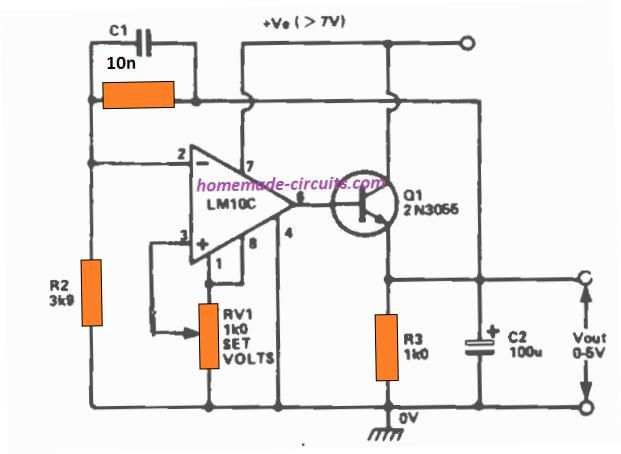

0至5 V调节器:在图5中,通过设置内部0-200 mV基准来获取运算放大器输入,以产生0-5伏输出。

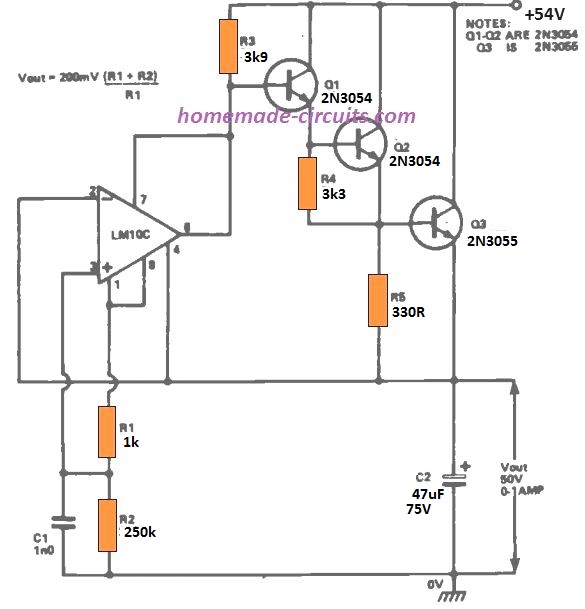

50 V至200 V可变调节电源:图6和图7展示了以“浮动”方式使用LM 10以产生高输出电压的方式。请注意,在这些电路中,IC通过负载电阻器R3以“分流”模式应用,因此仅在LM 10本身上产生少量电压。

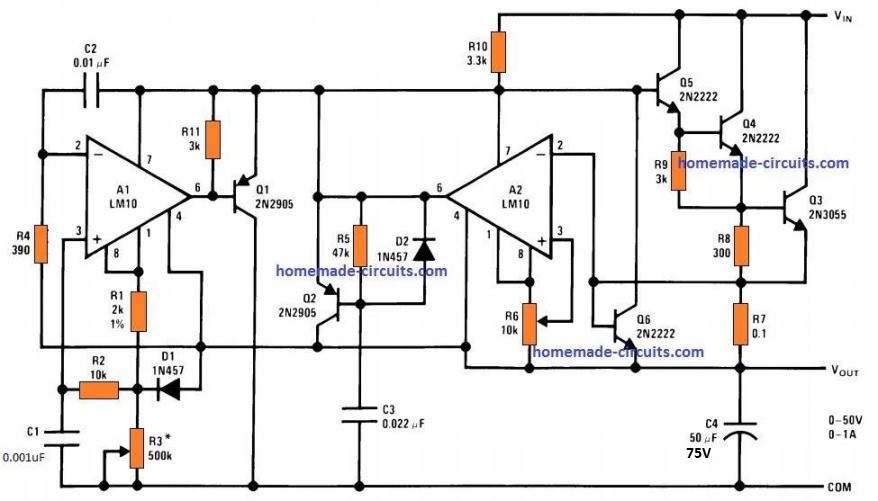

简单的实验室电源:上述概念可进一步升级,以构建一个完整的0至50 V可调实验室电源,如下所示。

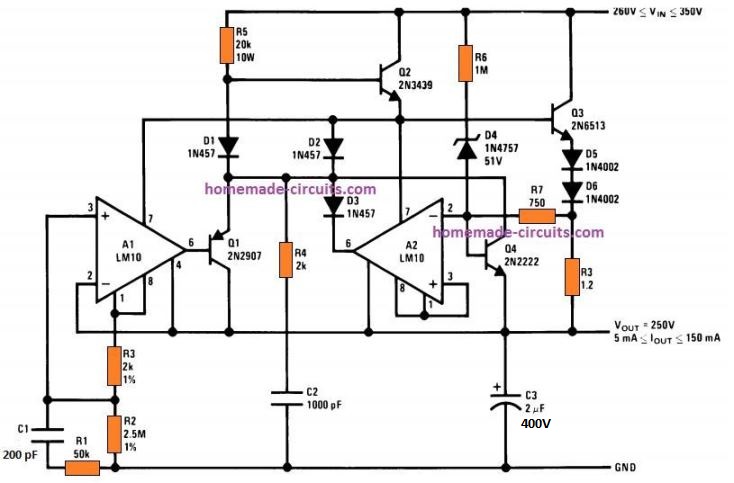

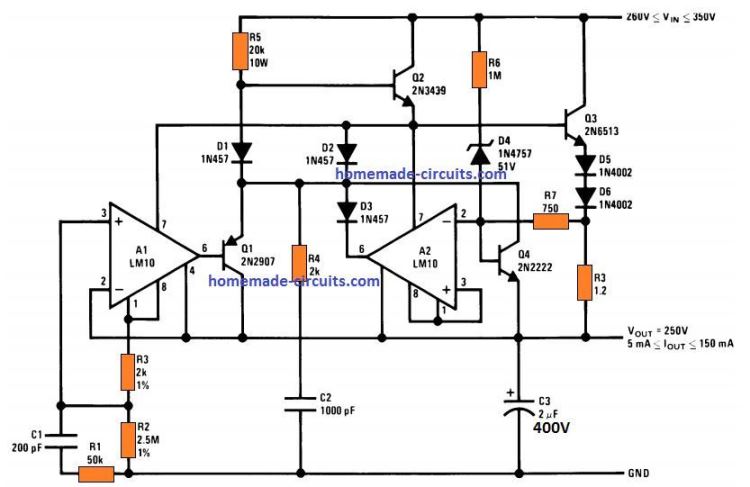

在下图中可以看到上述250 V调节器的输出短路保护版本

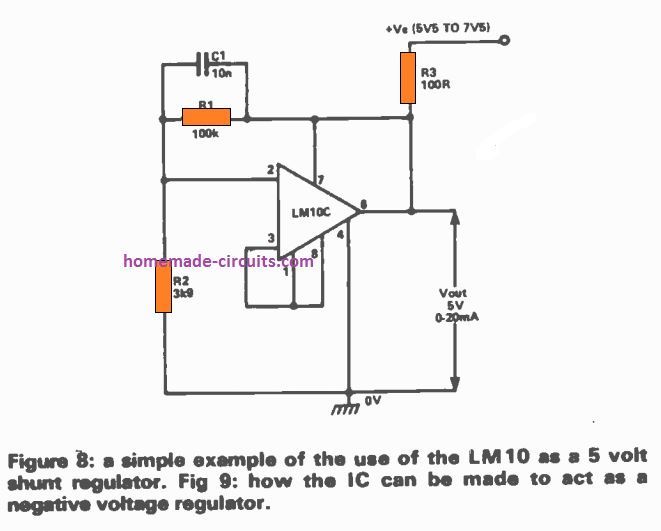

5 V并联调节器电路:LM 10在5伏并联调节器中应用的直观说明。

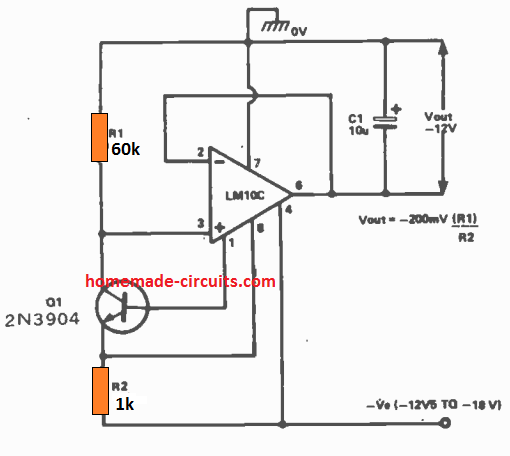

下面的图9精确地显示了如何将IC配置为作为负电压调节器工作。
LM10精密电压/电流监测电路
LM10还适用于各种电压、电流和电阻相关的错误指示电路,并带有声音或视觉信号。
图10至图23展示了这些类型的设计。在图10至17电路中,运算放大器用作基本电压比较器,其输出通过适当的限流电阻器驱动LED指针或声音报警装置。

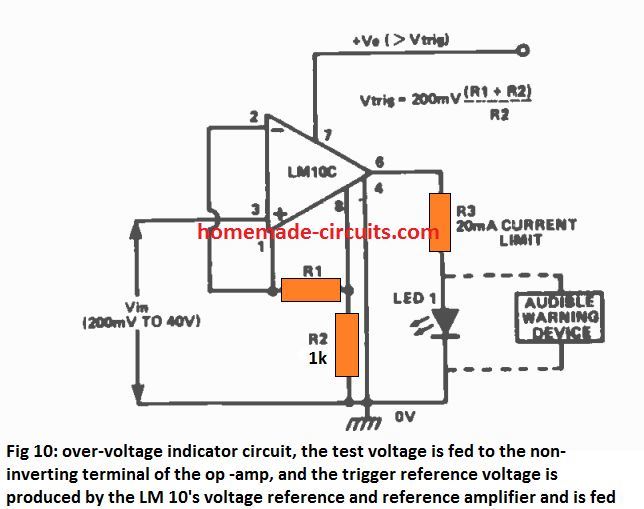

过电压指示器:在上面的图10中,IC LM10被配置为过压指示电路。感测电压应用于运算放大器的非反相引脚3,引脚8处的参考电压由LM10的内部电压参考和参考放大器产生,并提供给运算放大器的反相引脚2。
上述设计也可采用以下替代方式进行配置,也可用于指示过压情况

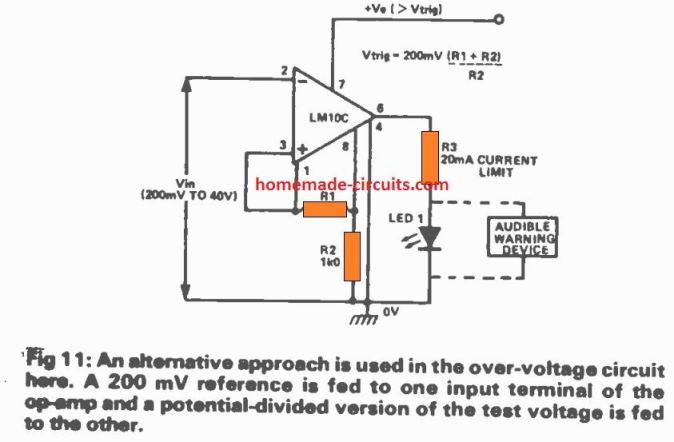

下面的图11显示了过电压指示灯电路中采用的不同策略。将200 mV参考电压应用于运算放大器的一个输入引脚,并将测试电压的电阻分压器变化应用于另一个输入引脚。

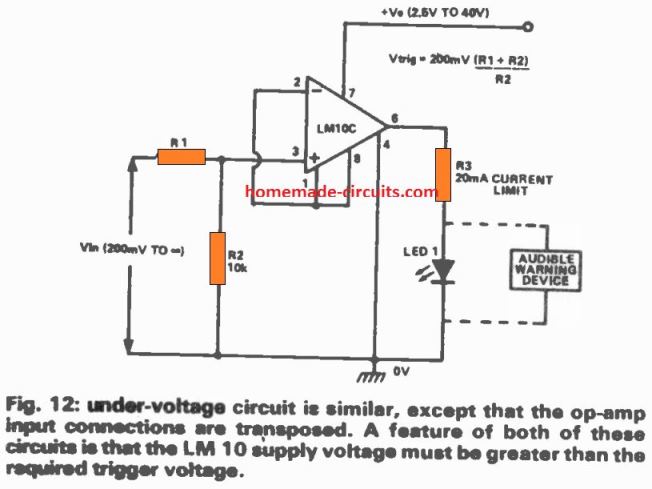

下图12中所示的欠压指示器电路使用相同的概念工作,除了运算放大器输入管脚配置碰巧彼此交换。这两种电路的特点是,LM10电源电压必须高于建议的触发电压。

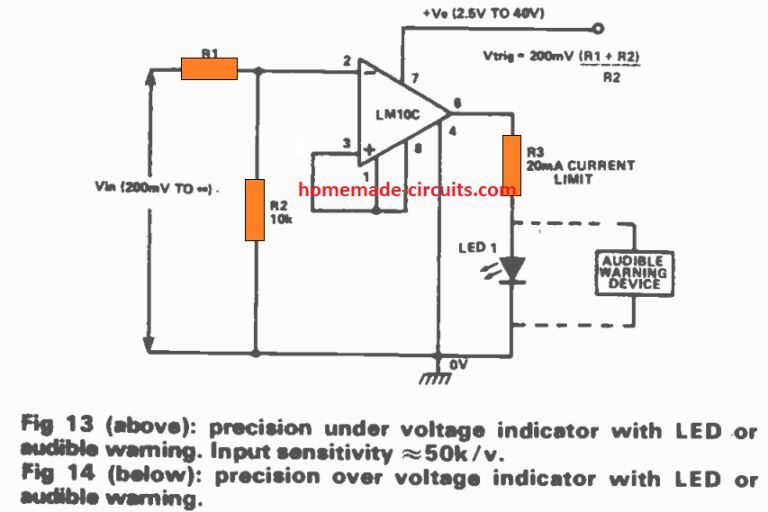

下图13显示了使用LED或声音警报的高精度欠压指示器。输入灵敏度50k/v。

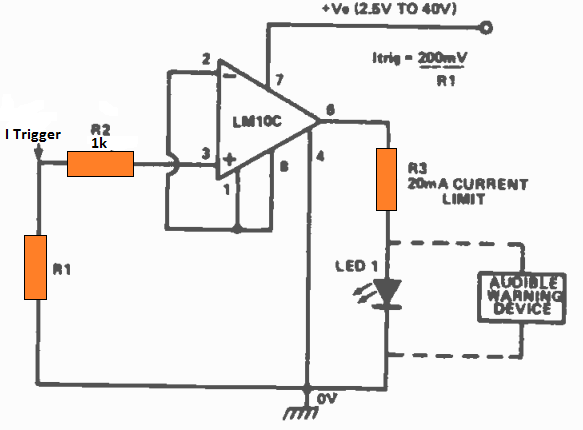

图14(下图):基于精密LM10的过压指示器使用LED或声音报警装置,LED将开始指示是否存在过压情况,以响应R1/R2接头处的电流触发。

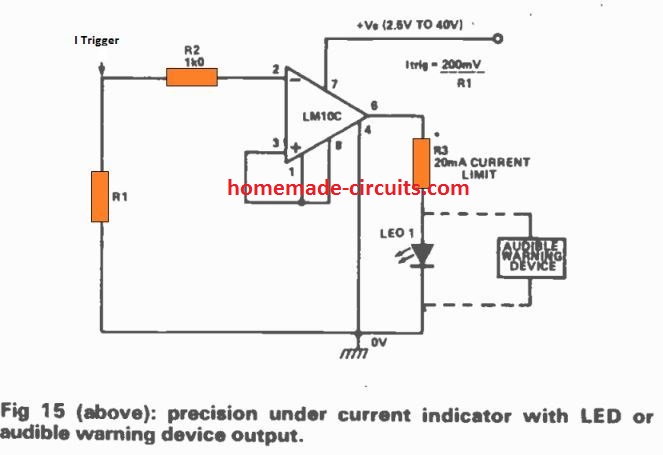

使用运算放大器LM10的精确低电流指示电路如下图15所示,当通过R1的电流降至设定阈值水平以下时,该电路将点亮LED或蜂鸣器警报单元。

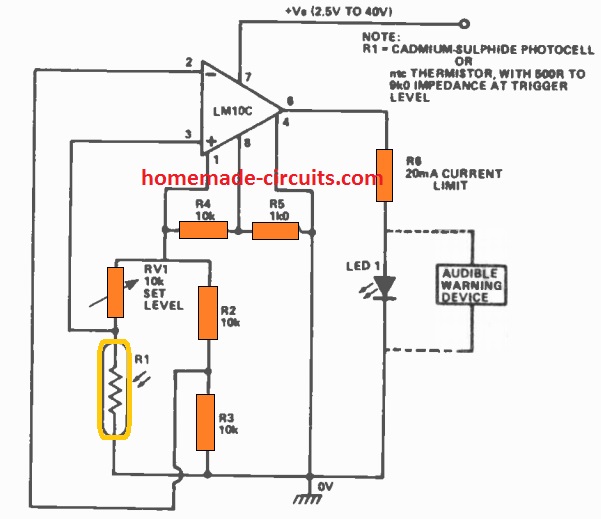

通用热/光传感器放大器:图16显示了一个高精度电路,可通过外部参数激活,例如通过光或温度传感器。这些传感器应具有类似LDR或热敏电阻的电阻特性。
在这些设计中,电阻元件成为惠斯通电桥的一部分,惠斯通电桥通过LM10的参考电压放大器驱动,电桥输出应用于打开作为比较器装配的运算放大器。在演示的插图中,桥接器通过2V2电源供电。
使用LM10的遥感器模块
运算放大器LM10还可以有效地用作精密遥感电路模块,它可以像温度、光线、电压探测器一样在远离实际测量设备的偏远地区工作。远程信号通过适当的屏蔽电缆传输。

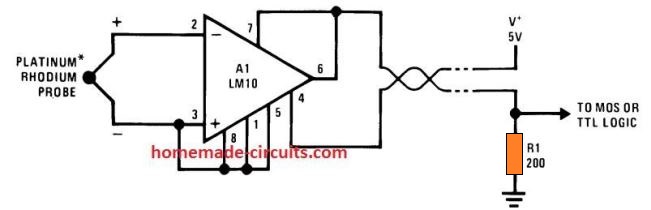

高温遥感器
下图显示了如何配置LM10 IC,以检测500至800摄氏度的高温。因此,该电路也可以用作远程火灾危险探测器模块
*通过将IC的“平衡”引脚与“参考”引脚连接,可达到最高800度高温检测阈值。

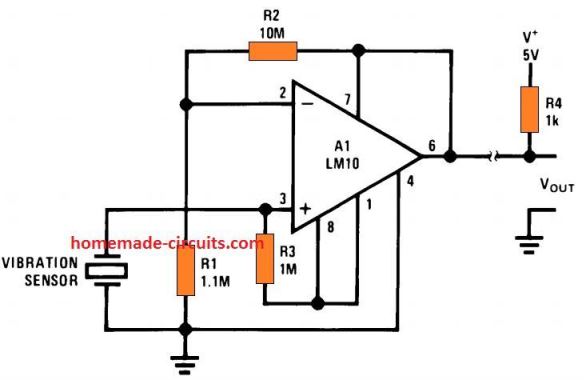

远程振动检测器:下图显示了如何使用IC LM10制造远程振动传感器模块。传感器可能是一个传感器压电基于传感器或类似产品。

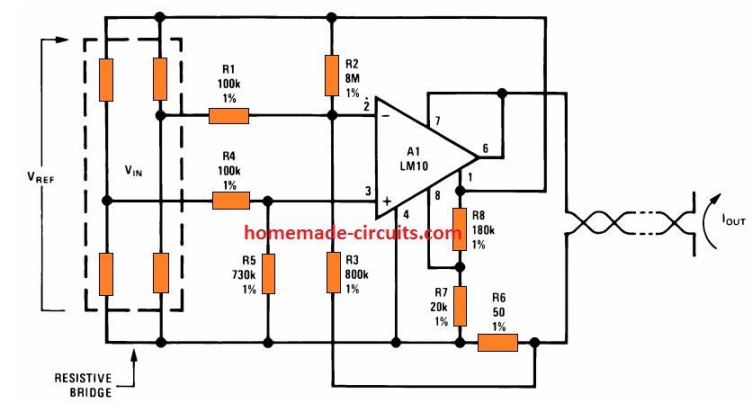

远程电桥放大器传感器
下图显示am LM10连接远程电阻桥放大器传感器。
在电阻式传感器中,任何一个电阻器都可以替换为传感器,如LDR、光电二极管、热敏电阻、压电传感器,以创建相关的传感器放大器。用于检测所检测参数的超阈值或低阈值。
热电偶传感器放大器
A热电偶是一种装置,由两种不同的金属棒或电线组成,通过在其末端扭转连接。
现在,当一个端子的温度比另一端高得多时,由于不同金属端部的温差,电流开始流过导体。
在如上所述的热电偶网络中,一端成为参考点,而另一端成为传感点。
然而,热电偶中产生的电流可能非常小,约为微安。

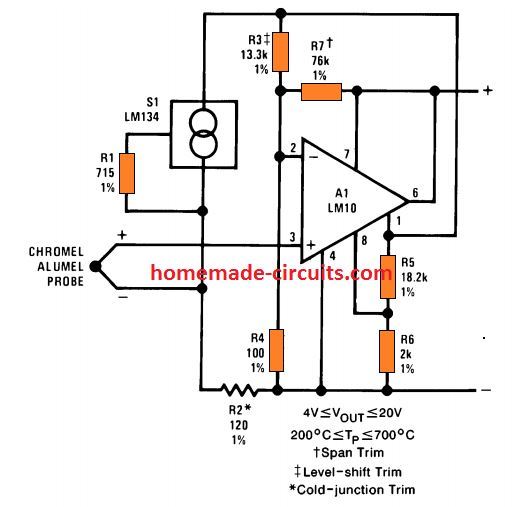

以下使用LM10运算放大器的电路可用于将热电偶的低电流放大到可测量的水平。
这里,LM134在热电偶元件的一端产生精确的参考,以便运算放大器可以从热电偶的另一端检测到精确的温差。
使用运算放大器LM10的其他电路

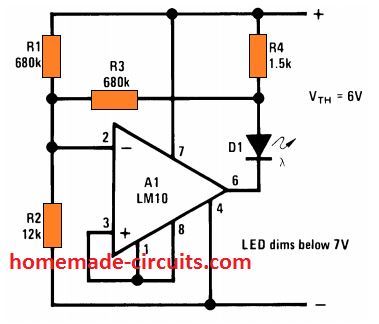

电池电量指示器:下图所示的蓄电池电压监测器电路使用单个LM10 IC在蓄电池电压降至某一特定限值以下时指示蓄电池电压。在这里,只要电压高于7V,LED就会一直亮着,当电压低于6V时,LED就会关闭。
精密温度计电路

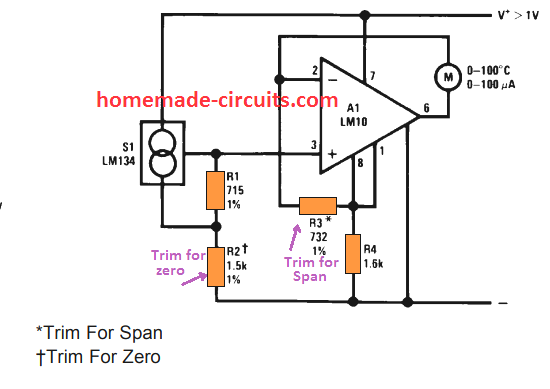

接下来的设计展示了使用单个LM10 IC的精密温度计电路。
电路中的LM134的工作原理类似于温度传感器,它将温度转换为成比例的电压量。
它将温度的每一度变化转换为10毫伏。该转换通过配置为电压跟随器/放大器的IC LM10直接显示在0-100uA微安培计上。
如果您对上述任何LM10运算放大器应用电路有任何疑问,请随时通过以下评论与我联系。

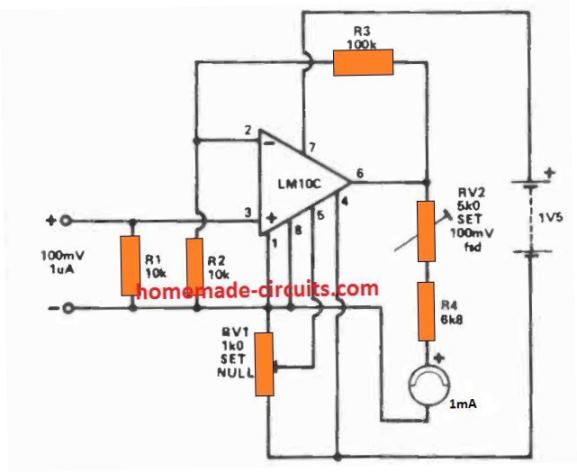

仪表放大器电路
LM10还可以有效地用于放大毫伏,并通过适当的动圈表显示读数。
下面的电路就是这样一种电路,其中从1 mV到100 mV的输入电压被放大100倍,并在毫安表上产生,经过适当校准以读取毫伏。
该设计还包括零位调整设施,允许用户将仪表指针调整到精确零位,以便最终读数准确无误。
该电路的最大优点是,它与单个AAA 1.5 V电池一起工作。

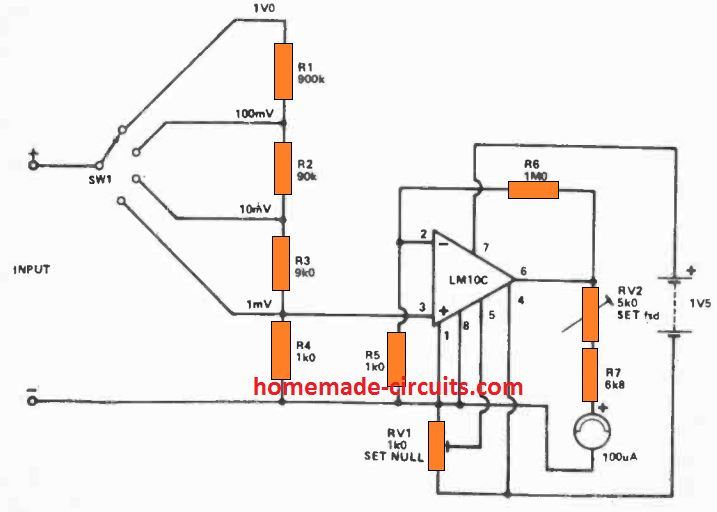

上述基于LM10的仪表放大器电路可进一步增强为4量程可调毫伏表放大器电路,如下图所示。
参考:LM10
