这篇文章解释了如何制作一个LED串灯，它可以通过一个便宜的PPC电容器，从220V电源操作。这个想法是由Basit Momin先生提出的。
技术规格
我正在尝试制作交流1瓦led灯泡，像6.2 v 3安培微型灯或节日装饰灯，所以很容易焊接led，而看不到led的正负。因此，在没有看到led的正负的情况下，将很容易焊接led，所以请帮助
实际上我想制作100个LED TORAN的2个阵列每组50个LED，我试图将LED转换为6.2 V节日装饰灯，所以我的问题先生
我们可以在没有电路的情况下，通过在每个led上添加一些集成电路来运行led吗?我想直接在230v交流电源上运行，不需要像节日系列灯那样的电路。
巴西Momin
电路要求分析
你好瓢，
led不同于白炽灯，很容易受到电流波动的影响，如果没有一个下降的电容，led将开始吹灭，如果直接连接或通过电阻。
因此，建议使用电容式电源电路。
贝西特:所以我们不能生产交流led系列灯泡？
解决电路问题
你将必须包括高压隔离电容器，其余的组件可以消除。
制作两个50led系列，并将其相对的两端连接在一起，即一个系列的阳极端与另一个系列的阴极端在两端连接。
现在简单地将这个组件的一端连接到一个主终端，而另一端通过高压电容器连接到另一个主终端。
整个装置会太危险而不能碰，锻炼时要足够小心。
电路图
使用单个PPC电容器测试上述LED串灯设计:
这个想法看起来简单可行，也相当可靠，因为大量的led串联照顾初始浪涌电流。
大量LED确保总LED向前跌幅接近AC电源值，使得能够将初始电流限制为合理的水平。
如果我们假设远期的白色led显示下降约3.3 v,然后到达50 led系列大约3.3 x 50 = 165 v,虽然不是太接近220 v足够足够的只是计数器初始飙升的PPC电容器就像一个瞬时短路每次开启电源。
可能90个数字是充足的，完全安全。
从上图中可以看出，上部的串上有50个led，下部的串上有相同数量的led。
这两个系列的自由端相互连接，但使用相反的极性，即一根弦的阳极端与另一根弦的阴极端共用，反之亦然。
市电交流通过一个PPC高压电容器应用于这些公共接头。
假设在电路中使用了5mm的led，图中显示了标称0.33uF。
我们知道电源AC的基本上由交流电流组成，其改变其循环极性50秒的循环极性，构成了50 Hz规范。
LED串故意与它们相反的端极性连接，使得一个弦响应一个半交流周期而亮起，而另一个相对的AC半周期的另一个串。
由于这应该发生得非常快(每秒50次)，人类的眼睛无法分辨出细微的差错或字符串的关闭，两个字符串似乎都被明亮和连续地点亮。

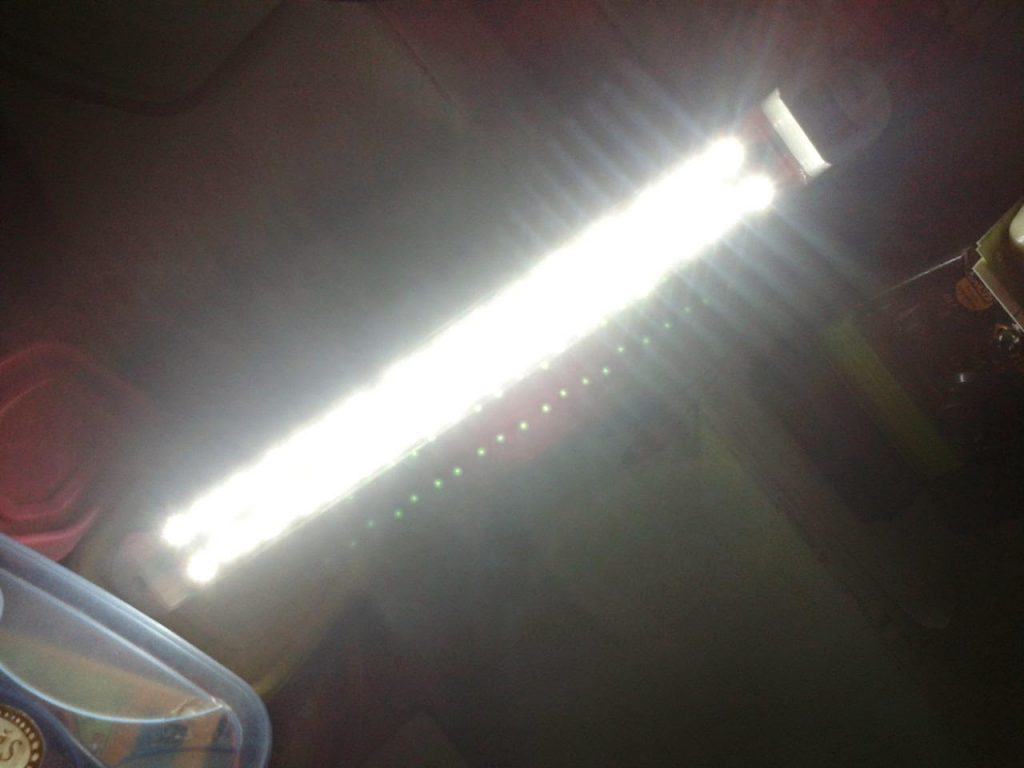

上面的设计是Ram先生成功建造和尝试的，下图为同样的设计提供了令人眼花缭乱的性能证明。
赛道也是由Raj先生建造和测试的，他也是这个博客的热心追随者，下面的图片是他发给读者的观看乐趣。
你能建议如何建立这个电路与10毫米led和可靠
您可以使用10mm led与上述电路....只要确保电容电流不高于LED电流即可。
Yahya扎卡里亚
请问如何使用带有10毫米led的漂亮电路
你好，我想将一系列正常的5mm白色或蓝色led直接连接到220v交流电源。请给我推荐一个电路。
一串led由5-15个led组成。所以这个字符串可能包含8个或10个或12个led。电路应该给led适当的电压。
嗨，您可以尝试以下电路为您的LED
//www.addme-blog.com/2011/12/cheap-yet-useful-transformerless-power.html
用0.33uF/400V替换C1以减少冲击
齐纳电压需要根据led的数量进行调整
zen V = 3.3 x no。发光二极管的
亲爱的Swagat先生，
早上好，我很感激你的指导方式。我有两个问题
1.您写道，90个LED将足够和安全，因此它意味着两个45个LED（总90个引线）或两个90个LED的串（总数为180个引线）
2.Pl给出了一个想法，这个电路将给出多少光与白炽灯泡在瓦特/流明
我有一个更多的要求，pl共享一个电路使用1瓦led或10瓦led，可以替代100瓦白炽灯。如果没有必要的话，由市电运行就好了。如果是直流操作，使用220v辅助电源就可以了。
谢谢,Sudhir
Sudhir感谢你,
它应该是90个LED的字符串，而不是两个45个LED。
更多的90个LED串可以并行连接，但这可能需要相应地升级输入电容值。
与传统的白炽灯相比，led的效率非常高，因此亮度可以高出80%左右。
我在本网站上已经有一个相关的电路，可以提及更多信息，这是链接：
//www.addme-blog.com/2014/04/simplest-100-watt-led-bulb-circuit.html
谢谢……
先生，我在这个博客上使用了大约4到5个led驱动器，它工作得非常好。我找不到任何电容在电路板上的照明除了二极管桥，所以我尝试了它。好的。现在想知道，0.22uF ppc帽和二极管桥足以驱动一个单一的5mm白光led吗?还是需要在输出端加一个电解帽?
0.22uF将提供大约10mA到12mA的电流，所以这可能不够5mm 20mA LED，你可以尝试0.33uF/400V电容与桥式整流
可以增加一个滤波电容，使辉光平滑而不闪烁，还可以增加一个3.3V齐纳并联的LED最大保护。
非常感谢Swagatam先生。
我从你的博客得到了很多帮助。最重要的是，你和每个需要适当指导的人交流。我非常感谢这个博客和你。
我会带着下一个困难再来的。
非常感谢，先生。
祝你度过一个愉快的夜晚!
欢迎你的欢迎Ganesh！
好的，非常感谢
嗨swagatam先生。
我的Shrinivas，我已经购买了带有双色LED的主电源的LED照明。照明有54号。双色LED。当我打开电路盒时，只有二极管桥。所以我制作了93个号码，串联LED并通过仅在该照明中发现的桥梁连接到主要。但是一旦我切换按钮，电源插头上的保险丝以及主线板吹入。我想知道为什么发生这种情况。先生，你可以搞清楚吗？
嗨Ganesh，
你为什么要把它直接连接到交流电源上?你应该通过一个高压电容器来完成，如上图和下面的文章所示:
//www.addme-blog.com/2012/04/how-to-make-led-bulb-circuit.html
直接连接它会导致电源的高电流进入LED并立即销毁它们。
你好,先生……我想运行100 8毫米白色led在系列在230v交流主，所以wat将是电路为那
你好瓢，
您可以使用以下电路，只需将输入电容值修改为0.47uF/400V
//www.addme-blog.com/2014/04/simplest-100-watt-led-bulb-circuit.html
如果一个整流110美国市电，一个得到180V DC..它是最好的值最大电压在那，和明亮的白色5mm经常有1.8到2.2 v FVD..这意味着每个方向上有90个2伏的LED，通常每个使用20毫安。我的问题是，我们是在一个方向上评估能源消耗，还是两个方向都评估?3.6瓦或7.2??
这是一个方向，但对于两个半周期…所以3.3 x 90 x .02 = 5.94瓦
请删除之前的评论。那可能是一个有故障的电容器。现在它开始工作了，尽管闪烁有点明显。
这是一张图片;postimg.org/image/k0tfh6dab/
太棒了，拉杰，闪烁会出现因为没有整流器和过滤阶段。
我没有删除之前的评论，只是为了保持评论的顺序，让读者正确地了解会议的进展。
我很快会在文章中更新图片…谢谢!
Helo Swagatam，昨天我做了上面显示的100 x 5mm led电路。唯一的区别是电容器，它的额定电压是650伏/1200伏，而不是如图所示的400伏。现在，当我提供交流电源时，led很暗，为什么?
嗨，我发现了我的问题，这是：
1.我的万用表探头的电阻是1.3欧姆，当我测量电阻时，这个电阻加起来了。
2.我正在工作的面包板也具有内部抵抗，也增加了总价值。
这两个因素花了我很多时间，所以我请求你在项目中添加这些点，如“恒流限制电路”，我们必须处理非常小的电阻。
关于我的项目，我已经成功地完成了一个电路照明我的20w LED。电路是，一个12V适配器，然后升压电路，然后LM317，然后LED。因为LED需要30V左右，所以电压升压是必要的。
总成本约为300卢比/-，没有适配器和LED。
很好，很高兴知道，谢谢更新信息。
我想我会在每个LED上使用LM317。你能给我一个在网上找到云母隔离器的链接吗?它在本地不可用。
还有一个问题，你用过那些5瓦的电阻器吗?我买了3个0.5欧姆，测量发现它们都在1.5欧姆左右。另一个1欧姆5W电阻显示2.7欧姆(“1E”写在电阻上)。这些类型的电阻不可靠吗?还是我的万用表测量不了这么小的值?
好的,太好了。
如果你谷歌“为晶体管购买云母绝缘体套件”，你会遇到许多相关的链接。
电阻可能与它们的值不太准确，但在您的情况下，它绝对是没有显示正确值的万用表，无论如何没有万用表能够在正常欧姆或kohm范围内测量这种小值......除非这些配有毫米米范围。
或者，您可以使用1欧姆，1瓦碳电阻并联实现所需的值，这将使您得到更准确和可管理的结果
这些是典型的10瓦LED评级：
型号- 10瓦。
颜色——白色。
正向电压(VF) DC 9 - 12v。
正向电流(IF) - 1050ma。
输出流明- 800 - 900LM。
寿命- 50,000小时。
工作电压- 9v至12v DC。
感谢Raj，然而上述电路并不推荐用于高瓦数led，它可能只适合上述文章中描述的低电流、高质量led。
对于你的情况，你将不得不选择SMPS适配器，散热器，电流控制器等.....这些并不复杂，我在这个博客中已经全面地涵盖了所有这些参数，
关于使用计算机电源运行大量的led，例如，我想运行20 x 10W的led;我可以将所有20个led并联到12V电源上吗?电流将如何控制?由于LED是并联的，连接每个LED的LM317是不可行的。
如果电源模块的额定功率超过200瓦，那么您可以将其用于上述目的，您可以将所有模块并联到电源的输出。
是的，在每个模块上串联使用LM317将是很棒的，并将提供最大的过流安全性。
如果可能的可能将IC安装在用于LED的相同散热器上，这将确保LED的额外热保护。
但是，请确保使用云母隔离器与散热器分开，以避免短路
如果你不感兴趣连接每个LED的每个IC，你可以选择以下替代电流控制设计:
https://www.homemade-circuard.com/2011/12/make-hundred-watt-led-floodlight.html.
直接在AC上运行LED灯是个好主意。我认为大多数人不使用LED灯是因为需要一个适配器。
你能帮我个忙吗?我要跑4号。10瓦的led。如何修改电路?
此外，LED在没有电流限制器的情况下，在50Hz的电源下还能存活多久?
先生，那么瓦特将是5毫米led的电容器，如果我连接3个平行的5毫米led，它将是正确的
您可以使用334或474（0.47UF）5mm或8mm LED
先生，我有价值1uf 400v的聚酯薄膜电容器，我可以为这个电路并联增加3个电容器吗
先生，我有价值1uf 400v的聚酯薄膜电容，我可以增加3个电容并联运行这个电路吗
对于1瓦LED，并行连接3NOS 1UF是可以的，它将构成相当于3UF（210mA）
所以先生，我必须连接一个单一的聚酯电容值334 400V
适用于5mm led和8mm led
334 = 0.33uf ......3NOS 1UF并行= 3UF，这是比0.35更大的10倍
您可以使用334或474（0.47UF）5mm或8mm LED
好吧
所以先生瓦特将是1瓦和8毫米led的输入电容
5超滤/ 400 v……但如前所述，你必须包括50个以上的led, 220V最好是90个，120V最好是45个
非常感谢你制作了这个电路，非常感谢.....我可以使用1瓦和8毫米的led
Basit，是的，所有类型的led都可以使用，但是输入电容需要相应的升级。
同时建议数量不少于50个或以上(@220V)，以防止浪涌漏洞。
用334 /400得到它。我把52个都串联起来了。增加了NTC和MOV额外的防雷保护。非常感谢。
s16.postimg.org/rc2j6hsf9/2015_04_04_15_16_46.jpg
非常感谢Ram的更新和图片。
先生，0.33uf 400v的确切零件号是多少?我无法在佛罗里达大学获得价值。
我试图做同样的事情，并且在使用474J / 400V的串联（5mm超明亮35mA）播放52 LED时，474J / 250V即使在使用桥式整流器之后也没有发生任何情况。我有一些价值的PPC批准者，如105J / 250,475K / 250V，474K / 250V。请帮助我如何亮起52系列。如果不容易容易52个LED，那么我可以通过将其划分为27 n 27并需要帮助来获得电容器的确切值。
s8.postimg.org/o4l5uaf9h/2015_04_03_16_36_39.jpg.
如果可能的话，也帮助了解如何知道在uf / volt和
如果价值提到的格式如474k/25v，计算uf。
问候
Ram，即使一个LED连接的极性错误，LED条也不会亮，所以如果你的52个LED都在一个方向上以正确的极性连接，它肯定会亮起来。
你可以使用上述技术，但使用较少数量的led将意味着更大的风险浪涌电流。
对于0.33uF，代码将是334
