该电路能够提供高达25安培的电流，在1.25 V至30V之间的任何指定电压，根据给定的壶的调整。该电路可用于50 ~ 200ah范围内的电池充电。
它是如何工作的
下图显示了一个简单的大电流太阳能电池充电器供电电路的简单设计，它可以从任何来源产生恒定的25安培电流，能够产生超过25安培的电流，最大电压为32伏特。
我们知道集成电路LM338被指定为最大5安培电流，IC限制任何超过这个限制。
通过将5个这样的集成电路并联，就可以产生大约25安培的电流输出。使用这些集成电路的好处是，这些设备在内部可以防止热失控、短路或过载的情况。
这意味着目前的电路自动变得安全，不受这些不利的参数，因此成为完全不可破坏的输入不超过32伏特。
然而，集成电路不能直接并联，因为这会导致每个集成电路输出电压的差异，反过来会导致集成电路耗散之间的不平衡，这对电路的整体功能没有好处。
因此，在电路中加入了opamp和晶体管等附加元件，以控制和保持所有集成电路的恒定电压输出，使情况得到很好的控制。
嗨Swagatham,
我想使用上面的电路，然而太阳能电池板的额定电压为30.04，通常记录31-32.5伏/8安普，当放置在太阳，我将能够使用这个电路为150AH电池充电。
塔·
嗨Gopal,
上述电路将能够处理高达25安培，所以根据我，你可以使用它为150AH电池充电轻松与提到的太阳能电池板，但8安培将不够，使过程非常缓慢
电阻的额定功率是多少?
0.1欧姆@ 5瓦?
其余电阻@ 0.5瓦?
是的,会做。
嗨Swagatam,
谢谢。我可以使用2-3面板并联这个电路得到16-24安培。或者我可以增加第四个也接近32安培峰值和一般在20-28在大多数日子。
问候
塔·
嗨，Gopal，是的，这当然是可能的，你可以继续。
你好先生,
有时电是不稳定的。但是需要稳定的电压来充电电池，所以有可能有恒定的电压，同时有一个理想的恒定电流范围，这取决于我想要充电的电池的数量。
基本上，如果我有3节(12v)电池，我只想给其中的一个充电，我希望能够选择充电电流和电压。然后，如果我想给两个串联的电池充电，以提供24v，然后我想selxt充电电流和电压。
有点像柔性充电器。
我不介意我要买多少IC，但这是可行的。
你好迈克尔,
是的，这是可能的，你可以按照以下文章的说明，以改变规格，以满足你的具体需求:
//www.addme-blog.com/2015/07/designing-customized-battery-charger.html
//www.addme-blog.com/2015/07/designing-customized-battery-charger_13.html
请发送1a, 5a和10a太阳能电池板充电器电路。我已经尝试了这么多的电路，但我没有得到准确的输出，请发送详细的电路，太阳能充电器充电，电池低和电池满的指示
你可以试试以下线路:
//www.addme-blog.com/2012/04/how-to-make-solar-battery-charger.html
5安培用LM338, 10安培用LM396。
使用一个18v面板和一个12V电池与面板…
嗨
我想知道它将工作在变压器或太阳能电池板或两者
它将与所有类型的直流输入工作

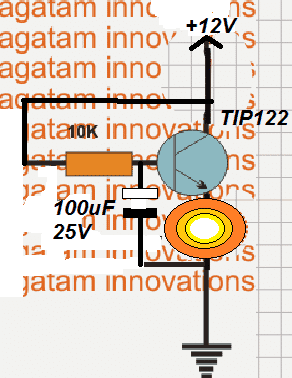

再次你好，你的博客的长期追随者，我已经做了你的许多电路，这是我的问题，我有一个12v lite，我非常喜欢，但它有一个白炽灯泡，你知道，那些灯泡是过去的东西。你能设计一个软启动电路来延长我这两个灯泡的使用寿命吗?非常感谢
感谢布鲁斯,
你可以试试以下线路:
//www.addme-blog.com/wp-content/uploads/2019/02/soft-start-for-bulb.png
嗨Swagatham,
这个电路是我需要很长一段时间，但不幸的是，我的面板是36伏，所以有可能使这个电路的36伏输入?
Hi Cem, 36v是LM338的最大工作极限，所以我不推荐在其最大极限驱动IC。顺便说一下，它是可能创建一个良好的充电器使用一个单一的MOSFET安排。
请注明您的太阳能电池板V和我细节和电池V和啊我将尝试提出一个合适的设计。
你真是个伟大的人，斯瓦塔姆，非常感谢。我有五个太阳能电池板320瓦每，Voc=39v max和Isc=10A。该系列产品为并行设计，50Amps驱动24v热水器或其他一些手工加热工具，如小烤箱、塑料熔化炉、烙铁等。我已经买了一个50A mppt的控制器，但它不能运行，现在它出故障了。我的目标是在24v的最大安培，以快速加热我的需要，也为面板的安全。顺便说一下，我的凝胶电池组是24v, 300AH
没问题，Cem，我认为降压转换器比复杂的MPPT更有效。您可以包括下列概念与您的每个面板，然后结合个别的降压输出，以获得预期的高功率优化输出。
PWM太阳能电池充电电路
通过适当调整R8/R9的值，输出可以改变为24v
或者，你也可以尝试以下概念:
//www.addme-blog.com/lm317-variable-switch-mode-power-supply/
然而，您可能必须升级Q1晶体管和线圈线的厚度，以获得10安培的输出
这是另一个非常适合你的应用程序的设计:
https://www.ti.com/lit/ds/symlink/lm5145.pdf?ts=1592229037795&ref_url=https%253A%252F%252Fwww.ti.com%252Fproduct%252FLM5145
再次感谢Swagatam，我会尝试你的建议，现在我是你的超级粉丝。最好的祝福。
欢迎你，杰姆!
0.1欧姆电阻的功率是多少?
0.2 x 5 = 1瓦
是否有其他ic替代品，以防我找不到实际的ic ?
我想让你寄一些给我
晶体管太阳能充电电路设计。提前谢谢。
您可以IC 741，并使用一个系列LED与pin6.....
嗨Swagatham
我正忙着看你的电路，试图在我构建它之前理解一切。我不确定的一件事是供电引脚7的运放是连接到调节器调整引脚。这是故意的吗?如果是，请解释一下背后的理论。
Hi Marius，这个电路不是我设计的，它取自LM338数据表。opamp的Pin7被有意地连接到其中一个LM338 ic的输出，以便从LM338获得稳压电压。引脚7的电压水平不是至关重要的，因为它可以令人满意地工作在4.5V和15V之间的任何电压，为更高的范围，您可以用LM358或LM321替换LM308
谢谢你的解释。它是有意义的。我可能然后把一个稳压引脚7，因为我已经使一个稳压可用的应用的其他部分。
欢迎您，马吕斯……
Swagatam
我已经建立了电路，但我的输入电压=输出电压!我哪里做错了?
我使用了一个471代替LM308和使用完全相同的引脚连接。
使用BD140而不是2N2905
LM338-s，我安装在一个Heatzink，他们都是完全隔离的金属的Heatzink和彼此。
转动电位器时，电压不能/不能调整。
所有电阻均为0.1欧姆
你好，罗伯托，我可以理解你的问题，但它将是困难的，为我排除您的电路没有实际检查它。
另外，这个电路取自IC LM338的数据表，不是我设计的。
这就是说，我建议你完全拆除运放，并连接所有的LM338并联，然后调整普通壶的水平，略低于您的电池充满电的水平。在此之后，您可以连接输出到您的电池。
但是对于上面的设计，您必须将所有的LM338连接到一个共同的散热器上，以便它们都能均匀地共享散热。
这种设置可以在不过度充电的情况下为电池最佳充电。
Swagatam
请给我看病，因为我已经67岁了，需要建造这个该死的电路，在几天没有阳光的时候给我的360Ah太阳能电池充电。
谢谢
抢劫
罗伯托，我理解你的问题，这就是为什么我建议你删除opamp阶段和连接所有LM338并联在一个共同的散热器。
在此之后，调整电路的普通锅，以产生略低于电池充满电水平的输出电压。
一旦这样做，你可以连接电路的输出与电池安全充电电池到最佳水平。
Swagatam说:
“罗伯托，我理解你的问题，这就是为什么我建议你移除opamp级，并并联所有的LM338 ..”
斯瓦塔姆，你能不能给我一张电路图来说明你的意思，因为我不明白如果去掉运放，晶体管底座将如何驱动。
非常感谢你，斯瓦塔姆，我已经挣扎了一个星期，没有成功。
周末愉快，斯瓦塔姆
您好。
Roberto，我指的是一个没有自动切断的电路，因为LM338本身就像一个自动切断，当电池电压和LM338输出电压变得相等时，意思是当电池充满电的水平。为了确保电池永远不会过满充电水平，我们必须调整LM338输出略低于电池满充电水平。意思是如果电池充满电压是14.3V，那么我们可以调整LM338输出到14.1V。
如果你同意这个概念，请确认我将提供图表给你。
Swagatam，我想我在这个链接上找到了你的建议，他们把两个lm380平行放置........>
我必须能够设置电压准确14.8为我的AGM电池银行，没有偏差，它必须控制在14.8的水平，否则电池银行的过度充电，意味着破坏银行。
这做吗?
问候
罗伯特。
你是对的，罗伯特，但对于12V的电池，调整必须是14.2V，而不是14.8V.....14.4V是最高的值，超过这个值电池可能会过度充电
