下面的文章将讨论几个非常简单的入侵检测电路，或称蚂蚁盗窃警报。提出的设计很容易构建，但功能非常有效。
电路是如何工作的
一个入侵警报基本上包括一个传感器和一个触发级，它们一起工作以产生所需的检测。
传感器检测到入侵者的存在，而触发阶段通过立即发出警报响应传感器检测。
触发级可由电压/电流放大级和继电器驱动级以及定时器级组成，以便在威胁消除后仍保持触发开关ON，以提高安全性。
传感器拍通常更复杂，因为它是负责检测威胁的主要部分。
一般来说，大多数高端防盗报警器都采用红外传感器来检测体温，但在这里，我们将尝试实现合理的相似结果，但在拟议电路中使用普通的传感器阶段。
您可能也想构建这个PIR防盗报警电路
使用普通导体作为传感器的入侵者警报
这可能是其中最简单的一个。如电路图所示，传感器是一根普通的细导线，它铺设在限制区，任何侵入该区域的人都会碰到导线，在这个过程中，导线会被打断。
一旦电线断裂，晶体管被允许接收所需的基极驱动器，响响附加的警报。
使用压电式声音传感器的入侵者警报
这个电路是基于一个廉价的压电元件的声音检测。
整个系统可以固定在门或受限入口的上方。如果有入侵者试图闯入，门会立即被干扰并激活连接压电传感器，及上述报警电路。
使用激光束的入侵者警报。
今天，玩具激光光束产生装置是相当流行的，可以很容易地从市场上购买现成的。
这个玩具激光可以有效地实现作为报警传感器．如图所示，通过精确角度的镜子反射的激光束可能会聚集在受限区域。
最后的反射指向一个异地恋触发电路．如果有入侵者试图侵入，这个人将至少阻挡一个反射，从而中断LDR上的激光通道。
这将导致连接的驱动电路的瞬间触发。
带有按钮关闭功能的入侵者警报
上述设计的闭锁激光激活报警可以修改与按钮关闭功能。
下面的图表显示了如何使用单个可控硅实现，而LDR和激光设置保持不变。
这个想法是库尔迪普提出的
只有当LDR上的激光点设置好后，12V输入电源才应该打开。
亲爱的先生Swagatam
我赞美你助人为乐的精神。我已经69岁了，还没见过你这样的人。感谢您一直以来的关照。我永远记住你的好意，祝你成功，健康。我希望我的英语好到可以给你应得的赞美。我会按照您的指示去做，先生。
致以最亲切的问候
人士
没问题，亲爱的Mehrdad，我很乐意帮忙!而且你的英语很好，我听不懂。
好的，那么在实验室里如何用一个简单的回路图来帮助我
Swagatam爵士
你好。非常感谢您的帮助，先生。我编辑了电路，出现了延迟，但因为我需要更多的延迟，我用1000 Mf和2.2 MR替换了C2和R2，我得到了90秒的延迟，这是完美的，将解决我的问题。你认为这些改变不会使电路工作变差吗?
再次感谢你，亲爱的Swagatam。
祝你一切顺利
人士
这是伟大的迈赫达德，你所做的是正确的，它不会以任何方式影响电路，除了增加延迟。您还可以尝试在BC547发射器的串联中添加一个1N4148二极管，这将允许您降低1000uF值并仍然获得所需的延迟。
亲爱的先生Swagatam
你好。我希望你没事。我用2个9伏继电器组装了两套你建议的电路:其中一个是8引脚380欧姆，第二个是5引脚380欧姆(我的电流表显示了这个电阻)。我也用2N2907A替换了两个电路的T2 (BC557)，一切都很好，都工作得很好，直到一个小时前，我需要把5引脚继电器换成8引脚继电器。不幸的是，这个是180欧姆;我注意到这个电路的T2在更换继电器后就坏了。我认为这是因为更换后的继电器的阻抗降低了。如果我是对的，请你帮个忙，告诉我
1.如果有可能增加一个与线圈串联的电阻，将180欧姆继电器的电阻增加到380欧姆
2.我能用2N2905A代替2N2907A (BC557)吗?它们看起来是一样的。
3.还有一个无关的问题:我在一些电路中看到，4个陶瓷电容器被放置在桥式整流的4个二极管上，以消除市电供应的嗡嗡声。请告诉我这些电容器的价值是多少
先谢谢你，亲爱的Swagatam
问候
人士
亲爱的Mehrdad, 2N2907应该可以很容易地处理180欧姆继电器，因为2N2907额定可处理高达600 mA的电流。你把自由轮二极管连接到继电器线圈上了吗?没有这个二极管，晶体管就会很快烧毁。
是的，2905也可以用作继电器驱动晶体管。
桥式二极管上的电容可达0.1uF
亲爱的先生Swagatam
你好。感谢您对我所有问题的宝贵指导。不,先生;我是懒惰的，没有连接自由轮二极管跨越继电器线圈。再次感谢你，先生，祝你生活中一切顺利，你已经慷慨地奉献了大部分，没有任何期望去帮助别人。我相信那些充满感激之情的人们的积极态度一定会对您的生活产生影响。
亲爱的Swagatam，关于总是在78xx稳压器ic的输入和输出端连接一个随心所欲的(我希望我用的是正确的词)二极管，你的建议是什么?
致以最亲切的问候
人士
谢谢你的友好的话语，亲爱的Mehrdad，我很高兴我的建议帮助了你。
电压调节器,其输入和输出端子上跨接一个二极管不是批判性的义务,尽管这是一个好的做法,因为它保护集成电路从一种情况调节器的输入侧是不小心短路的滤波电容器的输出端。
亲爱的先生Swagatam
你好。非常感谢你回答我最近的问题。你是我解决电子领域问题的唯一希望。您的厚爱给我留下了深刻的印象，祝您身体健康，事业有成，亲爱的工程师先生。
致以最亲切的问候
人士
谢谢你，亲爱的Mehrdad，我总是很乐意帮助你。请再接再厉!
Swagatam爵士
你好，先生。我组装了你的第一个项目，它工作得很好。谢谢你有趣的电路。如果你能告诉我如何在这个电路图上做一些改变，以便我放置的继电器可以在大约2分钟后被激活，我将非常高兴。
祝你成功
人士

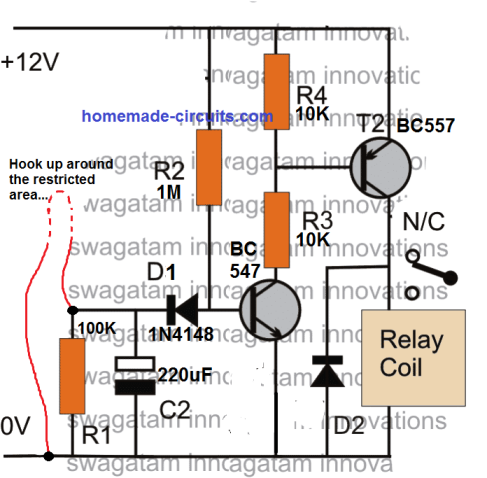

这是伟大的迈赫达德，你可以尝试以下设计，在一些延迟后开关ON继电器，之后传感线是断裂的。
横跨继电器线圈的二极管可以是1N4007二极管。
你好亲爱的Swagatam,
希望你一切都好。
正如我之前提到的，我按照您的指示修改了2个电路，将电路启动延迟90秒。
我在电路的2个继电器上添加了一个警报，我在一块原型PCB上容纳了2个按钮开关;一个放在冰箱门边缘，另一个放在冰箱门边缘**，这样，如果任何一扇门都开着0.5厘米。，警报就会继续响。
我必须补充的是，我的冰箱已经内置了一个警报系统，如果门开了10厘米，警报就会响起。
我昨天完成了赛道，必须说它们都工作得很好。非常感谢您的建议和实用的电路图。
只有一件事:在几个小时的旋转中，我注意到电冰箱的电路警报响了三次，门都没开。
我调换了按钮开关的位置，这一次，门没有被打开，有关冰箱的警报继续响了。所以我的结论是开关工作得很好。
你认为问题在哪里?基地和地面之间的C2 ?或者连接到T1的基极和发射极的1N4148二极管?
我需要您的新指示，先生
祝你一切顺利，亲爱的先生
致以最亲切的问候
人士
**相关图片将发送到您的电子邮件
谢谢你人士,
我猜你的评论是指以下图表:
//www.addme-blog.com/wp-content/uploads/2021/08/burglar-alarm-with-delay.png
你能解释一下你是怎么把电路连接到冰箱上的吗?我不太明白你的问题。
你好亲爱的Swagatam,
希望你一切都好。
是的,先生,这是最初的线路图,你告诉我添加1 n4148二极管E和地面之间的T1,这样我可以使用小值电容C2(而不是1000,我选择了曼氏金融到达时间延迟)在你的第五个评论。我所做的是为R1选择2.2mR，为C2选择220uF，这样我就得到了理想的90秒延迟。
正如我之前写信给你的，我组装了2个电路，每个电路由1个8脚继电器组成(每个继电器有2个触点连接到T2的集电极和接地，另外2个触点连接到报警器)。
如你所见，我将通过邮件发送图片，我已经做了一个4针公插座;4的2引脚去一个按钮开关在一边和每个电路的R1在另一边。
一旦每一扇门(冰箱或冰柜)打开，相关的按钮触点断开(释放)，警报将在大约90秒后激活。
只有一件事:在接通电源后的几个小时里，我注意到冰箱的电路警报在门没有打开的情况下连续响了3次。
我通过我做的4针插座切换(替换)按钮开关的位置，这一次，门没有被打开，有关冰箱的警报继续。所以我的结论是开关工作得很好。
你认为问题在哪里?基地和地面之间的C2 ?或者连接到T1的基极和发射极的1N4148二极管?
祝你一切顺利，亲爱的先生
真心人
人士
谢谢Mehrdad的详细解释。我建议你的延迟ON定时器是非常可靠的，永远不会自动开关ON，除非泄漏电流对C2电容充电。所以，是的，按钮会工作得更好，因为它们不能将任何泄漏电流传递给C2。
我看到了你的图片，但是示意图有助于更好地理解电路连接。
你好亲爱的Swagatam
非常感谢您的回复。我给你添了不少麻烦。请接受我的原谅。我先用新的T1，再用新的C2，然后告诉你结果。然后我将试着画出原理图。
祝你健康，斯瓦塔姆先生
真心人
没问题，迈赫达德，如果你还有其他问题就告诉我。
你好亲爱的Swagatam,
希望你一切都好。
我卸下了警报箱，它的按钮开关关闭了冰箱，把T1换成了一个新的，我把整套设备放在桌子上，把万用表放在按钮上。现在，40个小时过去了，警报连一次都没响过;我希望问题出在T1晶体管上，尽管它看起来很健康。
我会让你知道结果的，亲爱的斯瓦塔姆
祝你过得愉快
你的真正的
谢谢你更新结果Mehrdad，是的，除非C2完全充电，否则晶体管永远不能导电，希望问题能解决。
你好亲爱的Swagatm
希望你一切都好
我的最后的动作是用一个新的替换T1像你知道先生。大约一个小时后我适应前天冰箱上的按钮,报警了没有门是敞开的,我记得你的黄金句子“晶体管无法进行,除非C2指控完全,希望问题解决”。我想这个问题肯定是按钮的问题，所以我把按钮换成了我会把图片发到你邮箱的那种，问题永远解决了，现在过了24小时，一切都好了。
我像全世界一样爱你，感谢你的努力、耐心和你教会我的一切。
致以最亲切的问候
人士
很好，Mehrdad，谢谢你更新结果.....希望它将继续以这种方式永久工作……
你好先生
你好
非常感谢你的伟大和有趣的网站。我非常感兴趣，需要组装第一个电路，这将被激活的电线断裂。不幸的是，TIP晶体管在我住的地方很少。你能不能给我介绍一下其他比较常见的型号如SD, BD, 2N系列的晶体管?
你亲切地
彼得
谢谢彼得，TIP127晶体管额定值将取决于警报电流，所以您可以选择任何合适的晶体管，可能能够处理警报负载。
我认为一个小报警系统可以很容易地驱动使用晶体管8550,2N2907，或BD140而不是TIP127
你好先生Swagatam
非常感谢你解决了我的问题。
你亲切地
彼得
我的荣幸彼得!
你好，我是肯尼亚的伊曼纽尔。你能帮我一个关于电信的项目构想吗?
你必须在相关文章下发表你的疑问，然后我可能会尝试帮助你!
更不用说我的人最终消化了你网站上最好的有帮助的技巧，所以我立刻有一种糟糕的感觉，我没有表达对网站所有者的这些技术的尊重。人们非常感兴趣地来看了所有这些东西，现在已经非常充分地利用了这些东西。感谢你真的非常非常有帮助，感谢你得到了大多数人都渴望了解的非凡技巧。我很抱歉没有早点表示感谢。
谢谢你月亮，我真的很高兴你喜欢我的网站。请再接再厉!
非常感谢您在教育技术方面的帮助
欢迎您的光临!
1电路。普通导体作为传感器。
亲爱的先生，我想锁上电路。我把100k电阻横跨bc547基极和tip127收集器，但什么也没有发生。先生，门闩怎么办?
嗨，Jayanth，它肯定会锁上，请再检查一下连接。但是只有当导体被移除时才会发生闩锁。
不，先生，我又绕了一圈。不自锁。先生，该怎么办?
他们可能是你的连接或部分有问题，你可以参考下面的文章获取更多信息:
//www.addme-blog.com/simple-and-useful-transistor-latch/
使用激光的防盗报警器。
亲爱的先生,
我做了这个电路。它工作良好的10米距离红外波束与12v蜂鸣器。
但我想连接12v的警报器。当我连接它不发出声音，我认为它需要更多的电流比蜂鸣器。
长官，我怎么增加电流?
嗨，Jayanth, TIP127是能够处理高达3安培舒适，所以电流不能是问题，什么是您的蜂鸣器的规格??
先生
我用了12个小蜂鸣器，它工作得非常好与电路。
12v汽笛没有规格，哈哈，这是斯里兰卡当地制造的，这就是原因好的,……。我平行2个蜂鸣器现在声音是退出足够。我为垃圾场入口做了这个激光束宽度约为10米。谢谢先生。
太棒了，贾扬斯，我很高兴它终于对你起作用了，继续努力吧!
我怎样才能保护我们田地里的檀香树不受小偷和走私者的侵害呢?如果电路吗?
在森林的各个角落连接遥控PIR传感器，并在您所在的地方接收信号
请告诉我激光报警器的工作原理。
好dy先生
我用127晶体管做了激光激活的号手报警器。电路工作正常。我在反馈电阻中使用1k而不是100k。但是我发现电路工作时,激光束是非常接近存贷比(我用正常玩具激光市场中勾选3按钮电池)我怎么能增加灵敏度,这样我就可以把激光小远
感谢你
你好，约翰，电路已经太敏感了，实际上你需要降低灵敏度，以允许电路在较低的光电平....为了确保这一点，你可以尝试增加1M电阻到一些更高的值....但我认为没有必要，因为1M已经相当高了。
你把LDR放进管子里了吗?确保你这样做……在测试时，你必须保持反馈电阻断开，一旦激光设置聚焦重新连接。
反馈电阻应该是100k或以上这个值....不需要将其减少到1K。
如果我改变电池电压，我需要改变电阻吗?
对于较低的电池，同样的电路可以使用，但对于较高的电压，它可能需要一些改变
先生，我需要你的帮助。我需要能连接到安全哨所的电路或者能在它响的时候直接连接到警察局的电路。请帮助我
那需要GSM系统，不在我的范围内。
先生，请帮帮我…我做了一个激光电路，但是当我插入它的连续哔哔声。甚至我指向ldr激光…
Rishi，请阅读和通过评论学习建立电路的确切程序，如果你只是插入它将永远保持嗡嗡声。
并在BC547的底部使用1M电阻，而不是显示的100k，以获得更好的结果
先生，我做了你们的一个激光喇叭声闹钟(按下按钮)，但它只在打扰时间响，我想让闹钟响个不停。我该怎么修好它谢谢你
Chanu，当检测到干扰时，可控硅应该立即锁存(锁定)，如果它没有锁存，意味着你的电路中有些东西不正确……
长官，我能用BT169代替C169吗
如果负载不超过50mA则做....
先生
最后一个电路(按钮关闭报警)，在那个电路中，我们应该用什么来做门，
我需要知道电源输入的两个端子
谢谢你！
对不起，我不明白你的问题……
晶体管的发射极线是地或负电源线。
嗨，先生，祝你今天愉快，
Pz建议我用哪一个可控硅代替C106。以及成本较低的可控硅，易于获得。
感谢回复老的评论。
Hi Kuldeep, C106是最常见的可变SCR，也是最便宜的....所以这个可控硅是你必须使用的，没有其他更简单的选择。
变量是一个拼写错误，我的意思是“可用的”
先生
最后一个电路(按钮关闭报警)，在那个电路中，我们应该用什么来做门，
我需要知道电源输入的两个端子
谢谢你！
谢谢，我这就去
祝您愉快，先生，
你的博客是世界上最好的。
感谢更新以上文章，我是一个初学者，所以我想知道什么是C106, 10uf电容的电压是什么，C106的常见名称是什么，因为我住在一个小城市。
Pz回复很快
谢谢Kuldeep,
C106是一个可控硅，你可以使用任何其他具有1安培电流处理能力的可控硅。10uF可以是10uF/25V的电容
今天过得好吗，先生
我的名字是KULDEEP TRIPATHI，我是一个电子霍比特人，我是这方面的初学者。我看到了你的电路，它是如此的好，但我有一个问题，我想在一个情况下，蜂鸣器手动停止开关在任何干扰的激光光路径，我应该做什么或我如何设计电路以上的情况。您的电路是否满足上述需求，如果不能，请提供我一个合适的电路。先生，请尽快回复。
谢谢提前
你好Kuldeep，我将很快设计这个图表，并在上面的文章....中更新它
长官，pz，告诉我，如果我们穿过激光，警报器就会不停地响，我要不停地响。很快回答。
先谢谢你。
Kuldeep
移除TIP127收集器和BC547底座之间的100k电阻，这将停止电路从锁存，并保持蜂鸣器激活，只有当激光被中断
你好先生
根据你的电路图，我试着组装，但连接到电池，蜂鸣器启动，没有停止，没有lrd的影响
请帮帮我
谢谢提前
你好Gaurav,
拆除连接到TIP127收集器和BC547底座的100k电阻。
现在，聚焦激光或任何你在LDR上选择的光源。这应该立即停止蜂鸣器。
如果蜂鸣器仍不停止，将BC547正极与底座连接的100k电阻更换到1M左右，再将灯聚焦在LDR上检查，此时蜂鸣器肯定停止，切断光源立即激活蜂鸣器。
一旦上述步骤被确认，保持光线聚焦在LDR上，将TIP127的集电极反馈100k电阻重新连接到BC547的底部。
现在，切断电灯将立即锁住电路，使蜂鸣器永久接通。
如果你不想要这个永久的锁存特性，你可以从电路中消除反馈100k电阻。
你好,
我用的是ckt的激光版本。我想保护我的自行车，所以我在四个角落用了4根棍子，并在每根棍子上粘了一面镜子。主棒有一个ckt板与LED激光和LDR。激光然后反射所有周围的4个角落，回到主板和落在LDR。
问题是，每次我把它安装在自行车周围的时候，我都要花很多时间来调整杆和镜子的角度。你能提出一个更简单的解决办法吗?
谢谢,
莫汉
你好，在户外....上使用这样复杂的设置从来都不是一个可行的想法你可以尝试以下方法来保护你的自行车:
//www.addme-blog.com/2013/10/accurate-infrared-motion-detector-or.html
你好先生
我想知道每个组成部分的重要性。
或者至少它是如何运作的
我试了你上一条线路，效果很好
我从评论中读到，LDR附加的100K是灵敏度，其他的100K被称为反馈
10K电阻，1K分辨率，0.47uF电容的重要性是什么
谢谢提前
你好默罕默德,
10k是为了保持PNP晶体管的基极更接近正极，以便它保持完全关闭，而电路不被入侵者触发。
1K是为了在电路触发和NPN导通时保护和偏置PNP。
0.47uF确保NPN不会被杂散的外部大气电干扰触发。
在双光束系统中，警报只有在第一次警报的设定时间内触发第二次警报时才会触发，我们该如何适应这种情况呢?连接两个串联和使用电容器?
它很简单,让两个最后的电路,一个将有一个定时电容与100 k系列反馈电阻器和第二电路将定位在点报警显示,意义与定时电容的电路成为负责推动第二电路……
这个设置将满足上述要求
所述第二电路的反馈还与所述第一电路的基极NPN基极连接
谢谢你! !长官，成功了完美会很快把照片发给你的。
欢迎你!
先生，我已经测试了你的激光防盗报警器，效果很好。我已经附上1k在反馈电阻如上所述的评论。我想用555定时器让闹钟在特定的时间嗡嗡响，你能建议我怎么做同样的事情吗?
Ajay，你可以使用一个标准的555单稳态电路，并将其引脚2连接到BC547的收集器。
去掉TIP127，反馈100k电阻，只使用从正到BC547集电极的10k，系列1k可以去掉。
．...警报器或蜂鸣器应连接到IC 555的引脚3和正极。
美好的一天,先生,
我在学校做了一个激光束电路，
先生，我需要你的帮助去做一个开关当警报被触发时，警报不会停止，除非我关掉警报开关。有可能吗，先生?
谢谢你！
美好的一天还建议,
你可以试试下面文章中给出的锁存电路:
//www.addme-blog.com/2011/12/simple-and-useful-transistor-latch.html
将触发器输入连接到电路传感器，并将报警器连接到继电器触点。
嗨,先生
我必须为我的学校项目做一个电子设备，所以我选择了做一个盗贼警报，所以我不知道从哪里和如何开始请帮助我
谢谢你！
你好Lonwabo,
你可以尝试最后一个电路，把显示的零件按照图组装，如果有任何问题可以咨询我。
TIP 127是完美的一个，是相当普遍的，我不能看到任何其他直接替代这个晶体管。
它是NPN晶体管还是pnp晶体管?
我可以对tip127使用什么等价物?
谢谢。
是的，所有上述电路都需要手动关闭，因为所有包括锁存能力，这可以在必要时自动开关关闭。
当灯开始下降时，电路会自动关闭还是手动关闭?
我需要“一个需要手动关闭的电路”
请帮助我让赛道变得更容易，“越复杂的赛道越难，这是viva”，，，
亲爱的先生:
我设计了一个ne556报警电路作为接收机。但是我不知道如何设计一个没有电池的晶体管来控制我的接收器(NE556报警电路)。请尽快给我建议。非常感谢。我还有一个问题你有什么想法设计一个电路来检测老年人在家里摔倒吗?谢谢。你介意给我发邮件吗yanfang90@hotmail.com．
亲爱的雪，我不明白你的问题。
可设计“老人摔倒”检测电路。
