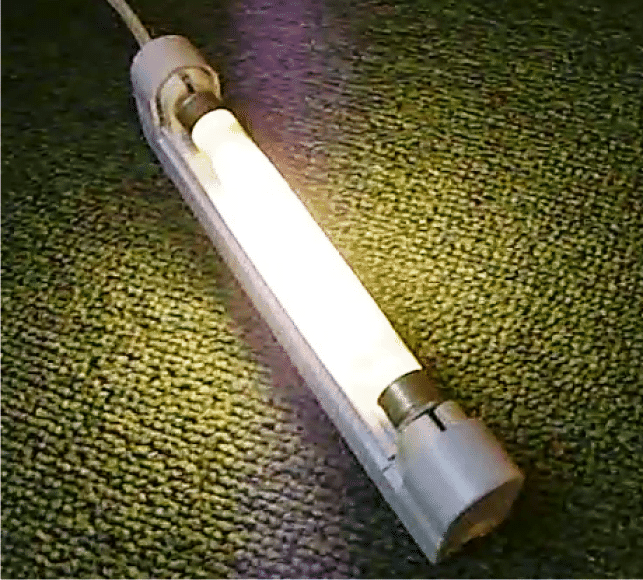

这篇文章解释了一个简单的20瓦荧光镇流器电路，使用了仙童半导体公司的单个芯片FAN7711。
所提出的电源220V操作，20瓦荧光镇流器电路围绕LCC谐振槽和半桥网络构建。
实现零电压开关
可以通过以下解释理解主要特征和操作：
为了执行一个问世至今通过半桥逆变电路开关(ZVS), LCC接受高频率操作超出了共振频率,组件固定的L, c, Cp和RL RL灯的等效阻抗,并重要的转移操作LCC谐振回路电路。
IC FAN7711内的内置振荡器级能够产生最佳的驱动脉冲，以实现有效的灯点火并增强灯寿命。
在程序期间，振荡频率通过以下转换：
预热频率>点火频率>正常运行频率。
最初，灯阻抗相对较高，但是一旦点燃阻抗大幅下降。由于这种高初始阻抗，由于该灯以比谐振频率更高的频率触发，谐振峰也可能非常高。
在操作期间，电流从根本上通过CP流动，这是负责将管的两根长丝连接并为通过电流产生接地路径。
在这个过程中，通过的电流预热灯丝以进行快速冲击。
这可能需要的安培的数量是可调节的，可以通过设置Cp的电容来完成。
计算预热频率
形成驱动频率的预热频率可以表示为：
FPRE = 1.6 x FOSC
一旦结束上述预热，IC就会向下拉下频率，将电压增加到灯到执行灯的预期点火。
点火频率也是CPH电压的函数，可以写成:
图= [0.3 x（5 - VCPH）+ 1] X FOSC
其中Vcph是所用电容器的电压额定值
一旦实施了上述操作，灯通过外部电阻器RT见证了恒定频率驱动，以便所需的持续照明。
电路图
上述20瓦电子镇流器电路的零件清单
先生你能帮我一个高频smp电动钓鱼使用12汽车电池,逆变器逆变器中使用最小1.5米部门水分别震惊把连接两个铝锚地用称贝尔开关和锚地下降开关震惊,先生的工作,你能发送我电路这个id或发表!arundas118@gmail.com
亚伦，我不能发表任何会杀死无辜动物的东西..对此。
嗨，swagatam我可以在这个电路中使用40w管吗?我也有类似的ic叫IR2153可以使用在这个配置?
嗨SKL，恐怕40瓦特不在上面工作，而是可以尝试带有以下设计的36瓦管：
//www.addme-blog.com/2014/04/single-chip-electronic-ballast-circuit.html
谢谢你的帖子。该电路中使用的主要供应是什么？是否可以使用12VDC电源（或其他DC值）将原理图替换为电路的左侧？我还没有选择我的管子 - 需要用不同规格的管修改哪些部件？谢谢是提前的。
谢谢，电路将使用120 V至220 V交流电源的电压，它不设计用于使用12V直流电源
只有20瓦的管被推荐用于设计，其他瓦数可能不能正常工作
亲爱的先生，我找不到这个IC，我没有傻瓜，你能给我15-20W繁华的镇流器电路，我已经有了一个。但它需要6.8nf 2kv电容器，我也找不到它
我可以把miller电容换成电解电容吗
不，那不会做!!
你好先生:
是否可以使用FAN7711 IC进行UV灯10W镇流器？或者是您对紫外灯的重新计算？
谢谢
嗨，Miguel，你可以试试这个电路，但是你可能需要修改C6值来降低10瓦灯的电流。
谢谢你的友好回应，只是在我测试电路之前还有一个问题，在这个电路中电压不是一个问题吗?因为灯电压是30伏?
那么我认为你的灯可能不适合这个电路，因为它必须额定220V才能适合这个电路
亲爱的沼泽地
你能帮我做一个4个20w UVC灯的复合镇流器电路吗?请加一个安全电路。它应该点亮一个LED，如果任何4 20 W UVC灯是保险丝。你可以打9971162233或写信给我rajivsharma20fbd@gmail.com了解更多细节。我们可以在这方面与你合作。
拉吉夫·夏尔马
亲爱的rajiv，我有一个使用铁核心变压器的电路，这很容易和廉价建设，会这样做吗？
没关系，请您提出建议
您可以尝试其中一个电路：
makingcircuits。com/blog/simple-40-watt-fluorescent-tube-emergency-light-circuit/
显示哪个灯保险丝熔断的指示器可能有点复杂，需要通过运放电路来设计。
