高压晶体管MJ11021（PNP）MJ11022（NPN）数据表 - 互补对

MJ11021（PNP）MJ11022（NPN）是高压互补对达林顿晶体管，适用于所有涉及高压高电流的所有应用，例如电机控制，逆变器等。

让我们了解数据表和设备的主要规格：

主要电气特色

1. MJ11021（PNP）MJ11022（NPN）为250V，15AMP互补达林顿晶体管
2. 作为Darlington By Nature，这些器件展示了高直流电流增益，通常在10AMP时，HFE可能至少为400
3. 收集器到发射器连续电压处理能力至少250V
4. 收集器发射器的低饱和电压要求，当电流为@ 5AMP时，约1V左右。
5. 设备是SOA验证@ 44V VCE和250ms的4AMP电流
6. 这些是没有任何PB含量的制造。

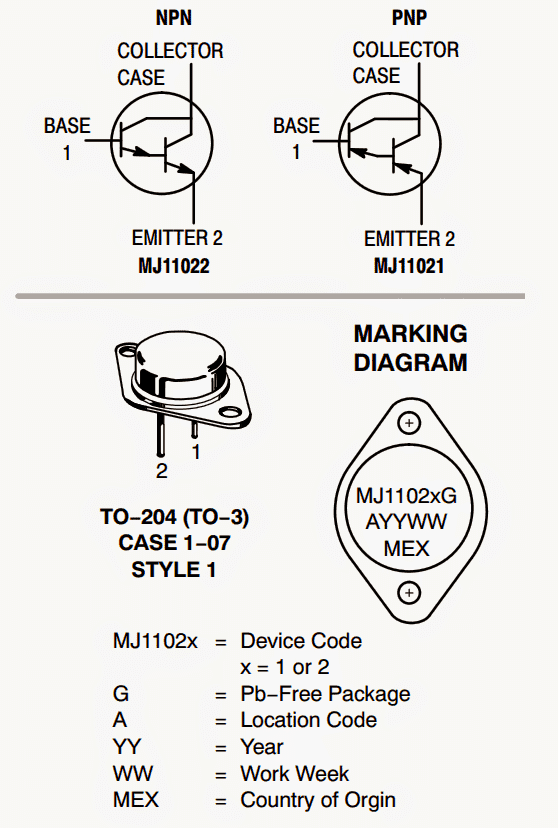

引脚图

MJ11021（PNP）MJ11022（NPN）晶体管的最大额定值如下

集电极 - 发射极电压VCEO 250 VDC

集电极基电压VCBO 250 VDC

发射极限电压VEBO 50 VDC

收集器电流 - 连续15AMPS

直流峰30AMPS DC

基本电流IB 0.5 ADC

总功耗PD 175瓦特@ TC = 25°C

在25°C 1.16W /°C以上

操作和存储结TJ，

TSTG -65至+ 175温度范围 - 65至+ 200°C

上述情况是在任何情况下可能不超过的那些数据，以防止对设备的永久性损坏。
