使用IC 4017的密码锁定电路

在这篇文章中，我们将构建一个基于通用密码的电子锁定电路，而无需任何微控制器。您可以将此电路用于众多应用程序，其中打开电路需要基本的安全性。

拟议的项目是使用IC 4017构建的，电路需要5位销钉编号。当您输入正确的PIN时，接功率会激活，当您按重置按钮或关闭电路时，继电器会停用。

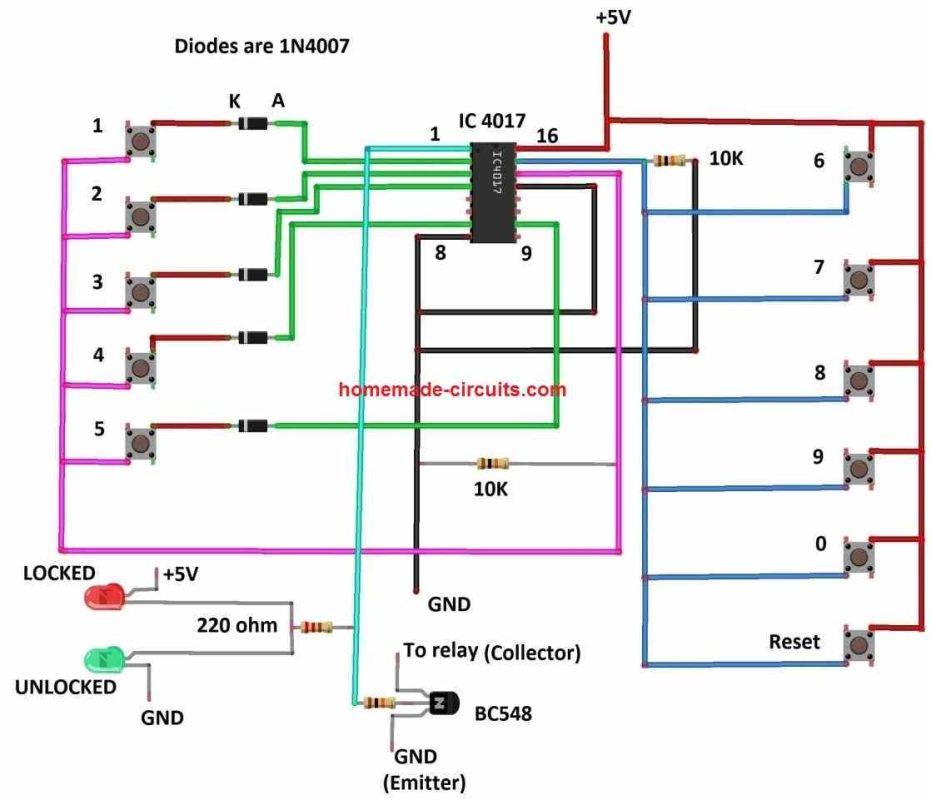

电路原理图：

默认密码：21345

电路描述：

提出的电子锁电路仅由几个组件组成。一个是电路心脏的IC 4017，用于输入针数的11个按钮，5个二极管，可防止输出引脚之间的短路，几个LED，以指示该状态是锁定还是解锁电路向下电阻，几个电流限制电阻和低功率NPN晶体管，用于触发5V继电器。整个电路以5V电源运行。

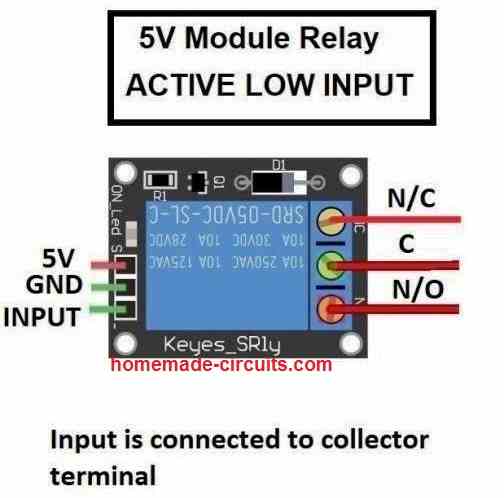

我们将在电路中使用的继电器在突破板上，并且继电器的输入为低，这意味着如果我们将GND信号应用于输入端子，则激活中继。

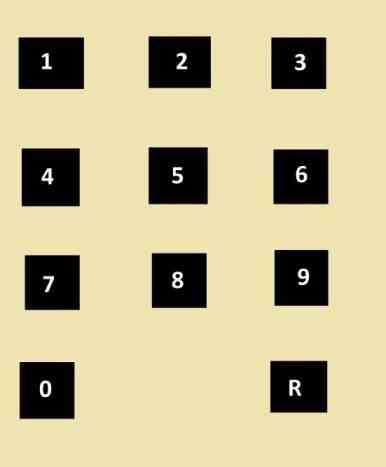

键盘布局：

电路的工作原理：

要了解电路的功能，我们需要知道IC 4017的引脚配置以及IC的功能：

• 引脚16：VDD或5V。
• 引脚8：GND。
• 引脚15：重置引脚，在正常操作期间必须接地，当该引脚连接到高度计数时，将重置。
• 引脚14：时钟输入 - 我们需要在此引脚上应用一个时钟脉冲，以使IC计数从0到9。
• 引脚13：时钟启用 - 当该引脚连接到地面时，时钟引脚＃14接受时钟信号。当引脚＃13连接到高高时，施加在引脚＃14上的时钟脉冲被IC忽略。
• 引脚12：执行 - 此引脚用于级联两个或多个IC 4017，如果IC的计数超过9，则该引脚会变高。
• 引脚1至7和9至11是输出：有10个输出引脚，依次依次将高高转动（输出的重置较低）。当最初没有时钟脉冲时，输出Q0将保持较高，当您应用一个时钟脉冲时，输出Q1变高并且输出Q0变低。当您应用另一个时钟脉冲时，Q2变高，Q1变低。对于从Q0到Q9的输出和重复是正确的。
• 从Q0到Q9的输出分别为：3、2、4、7、10、1、5、6、9和11。

到目前为止，您应该有所了解IC 4017的功能，现在让我们看看如何将顺序输出开发到电子密码锁定电路中。

• 当电路打开时，输出引脚＃3（Q0）最初将很高。当我们按PIN＃3连接的按钮是密码的第一个数字时，会向Clock Pin＃14发送高信号。
• 一旦高信号达到销钉＃14，输出Q0 - 引脚＃3转弯，输出Q1 - 引脚＃2高高，现在我们需要按2^nd密码的数字，即连接到引脚2的按钮。
• 一旦按下引脚＃2处的按钮，高信号就会到达时钟引脚，这使输出Q1 - PIN＃2低和Q2 - 引脚＃4高。
• 上述过程一直持续到输出Q4 - 引脚＃10变高。当您按下连接到密码的最后一个数字的PIN＃10的按钮时，输出Q5 - PIN＃1高高转动，然后打开晶体管并触发继电器。

仅当按正确的顺序按下正确的按钮时，上述过程才能起作用，否则继电器将无法打开。

在电路图中，左侧的所有按钮都是真实的，我们需要输入正确的销钉号。右侧存在的按钮是诱饵，并通过电连接到重置引脚。

当一个未经授权的人试图猜测密码时，他 /她可能会按下一个诱饵按钮的可能性很高，同时猜测将重置IC。

总之，有两层安全性，第一个是密码，必须以正确的顺序输入密码，然后继电器被激活，另一层是诱饵按钮。

即使某人能够正确猜出前几个数字，按任何一个诱饵按钮也会重置IC，这使前几个正确的PIN数字无用。

如何设置新密码 /更改密码：

要更改密码，您需要实际对电路设置进行更改，因为没有微控制器或软件的参与。

默认密码仅是“ 21345”，仅当您将电路图上的按钮的号码与键盘布局的编号匹配时。

您可以在IC 4017的PIN数字3、2、4、7和10处重新排列按钮的接线，并且不要更改键盘布局图上说明的键盘上的数字顺序。

• 销钉3是您的1^英石数字。
• 销钉2是您的2^nd数字。
• PIN数字4是您的3^路数字。
• PIN号7是您的4^Th数字。
• PIN编号10是您的5^Th数字。

注意：使用按钮“ R”（重置）停用继电器或在输入不正确密码的情况下重新输入密码。
