本文中说明的简单可编程湿度传感器电路可用于控制或维持在近端内部的合适水平。
该电路可用于家禽养殖场或湿度对保持动物健康至关重要的类似区域。这一想法是Tanvir先生提出的
这个怎么运作
参考建议的湿度传感器、控制器电路，我们发现设计依赖于配置为比较器的单个opamp模块。
作为IC的非反相输入的IC的PIN3保持用10K预设设定的预定参考水平。
IC的引脚2通过100k电阻器保持在电源电位。
该引脚还连接到NPN晶体管的集电极。
NPN的底座连接到由另一个网格分开的导体网，该网状物连接到电路的正电源。
两个网格的分离在非常接近的情况下进行了优化，以便湿度含量能够在最佳水平期间充分弥合间隙，反之亦然。
当最初接通电力时，通过将水通过非常精细的喷水器涂抹水，允许湿度在前提下增加。这是通过连接到N / C位置中电路的继电器的设备完成的。
随着湿度的增加，取决于湿度水平和10k预设值的设置，NPN晶体管的基极趋于饱和，如果湿度水平超过预定阈值，晶体管将导通。
这会将pin2电位拉向地面。
上述动作使IC的引脚3获得比引脚2更高的正电位，从而促使输出变高。
高输出现在触发继电器驱动级，关闭连接的喷水器。
只要该区域内的湿度水平保持在设定阈值以上，继电器就会保持其位置并保持喷雾器关闭。
然而，当湿度水平趋向于低于要求的点时，操作会立即触发并重复，以确保室内的湿度水平不会过低或过高。

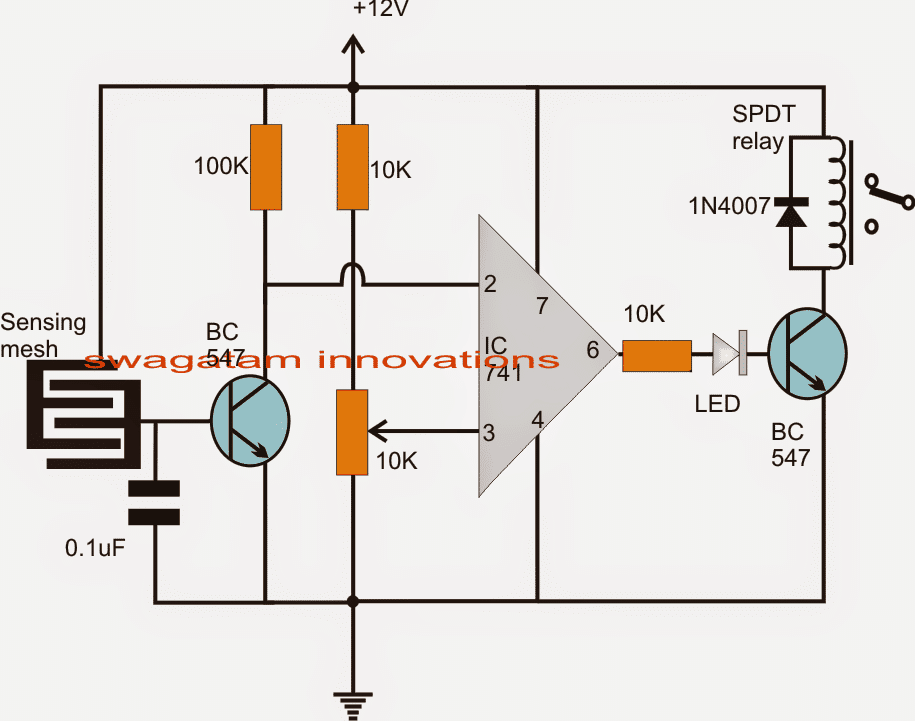

电路图
传感器规格
传感器可通过以下方式蚀刻覆铜PCB制成：
使用玻璃作为传感器
上面所示的Coper网似乎具有缺点，覆盖在铜线内的母压可以变成水滴并堵塞导致继电器的永久开关。
一种更智能的湿度检测方法是使用玻璃和LDR进行检测。为了在电路中实际实现，可以对上述设计进行以下更改。
1） 卸下BC547晶体管及其基极组件。
2）通过PIN＃2和地连接参考齐纳。
3）用LDR替换10K，并配置LED和透明玻璃，使LED的光落在LDR上通过该玻璃。
现在，只要mositure液位较低，玻璃就会保持清洁，并允许LDR有最大的光线，从而使继电器接通并喷射雾气。
一旦水分水平增加到设定的阈值水平，玻璃就会变得晦涩难以置于引脚＃3电位下降到＃2，并关闭继电器，直到玻璃再次变得清晰。
