本文叙述了一个简单的使用浮动开关机构的水位控制器电路。这个想法是特普拉文拉吉先生提出的。
技术规格
我是一个来自软件领域的电子爱好者。所以我试着在周末做些事情。我最近看了你的博客，真的很想测试一下这个电路，当我去市场的时候，我看到了浮动开关。
我能连接起来吗这个电路，或者您能建议我如何使用这个开关，因为我们不用担心腐蚀和通过这个开关的水流到水。
谢谢你的伟大作品，它们对像我们这样的人很有帮助。
设计
被提议的水位控制器电路采用浮子开关基本上是一个半自动系统，泵是通过按一个按钮手动启动，一旦水位达到水箱的边缘，通过浮子开关自动切换操作。

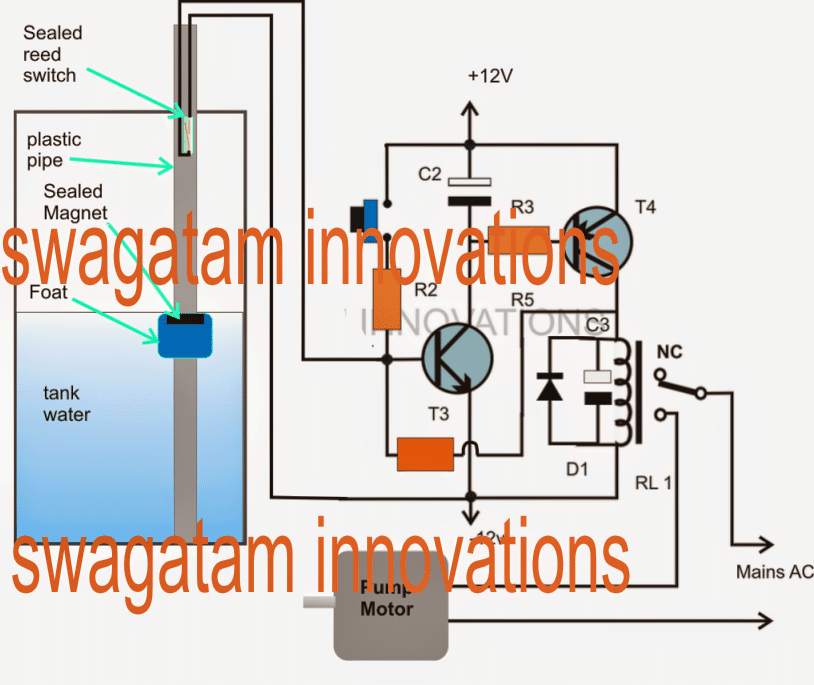

参考下图，可以通过以下几点来了解各个阶段和功能:
图像a的左边显示了水箱的一半水以及相关的浮子和开关机构。
浮子传感器机构
所述浮子机构基本由光滑的圆柱形水封塑料管组成，夹紧竖立在水箱内底座内。
一个塑料水密浮子围绕着这个管道，并且能够根据水箱内的水位自由地上下滑动。
浮子由水面上的塑料浮子组成，根据水箱中是否充满水或消耗水而向上或向下推过塑料管。
浮子的上表面还嵌入了一块永久磁铁。
塑料管有一个内置的舌簧开关在顶部的装配位于刚好接近罐的边缘。
当水到达水箱的上边缘时，上述两个对等体打算相互作用。
当这种情况发生时，浮子内部的磁铁接近簧片开关，闭合其触点，从而导致导线端子通过这些触点短路。
图的右边是一个晶体管锁存器电路。
当罐体空了，需要归档时，手动按下按钮。
按下按钮，将T3的底座锁住，并激活继电器，继电器接通电机并将其保持在该位置，直到水箱中的水满到水箱边缘，浮球开关触发簧片继电器，如上所述。
簧片开关使T3底座和接地之间的连接短路，使闩锁失效，从而中断整个操作。
继电器和泵电机因此被关闭，直到按钮再次被按下一个周期。
确保电路不被虚假或虚假的电干扰所激活。
线路图
视频演示:
浮球开关水位控制器电路零件表
- R2 R3 = 10k
- R4 = 100 k
- C2, C3 = 100uF/25
- VD1 = 1 n4007
- T3 = BC547
- T4 = 2 n2907
- RL1 = 12V继电器，30安培
- 开关=任何按上开关，铃型开关
使用枢轴浮动开关
在上面的概念中，我们学会了如何使用浮动开关装置，目的是浮在水面上，通过上升和下降的反应，在水箱的水位。
下面的概念采用了一种不同但非常有趣的方法，它利用了一个浮子，在末端通过铰链旋转，并以这样一种方式放置在水中，它利用旋转铰链上下移动，以响应食者的水平。在这个过程中，它激活和关闭一个附加的簧片开关设备，这反过来导致泵电机开关ON和OFF。

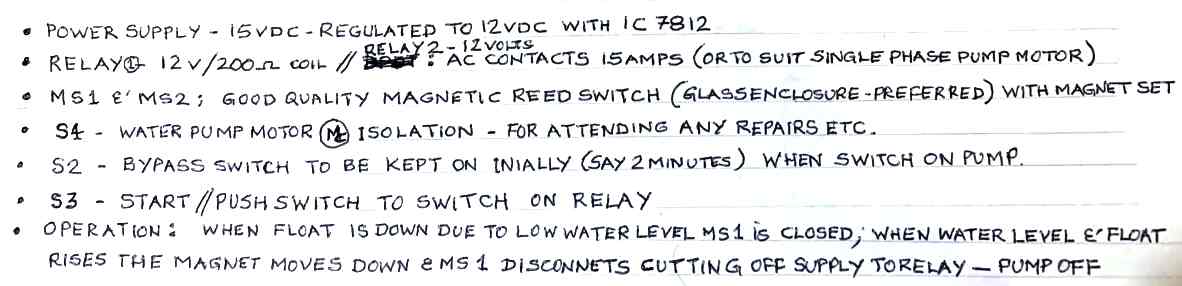

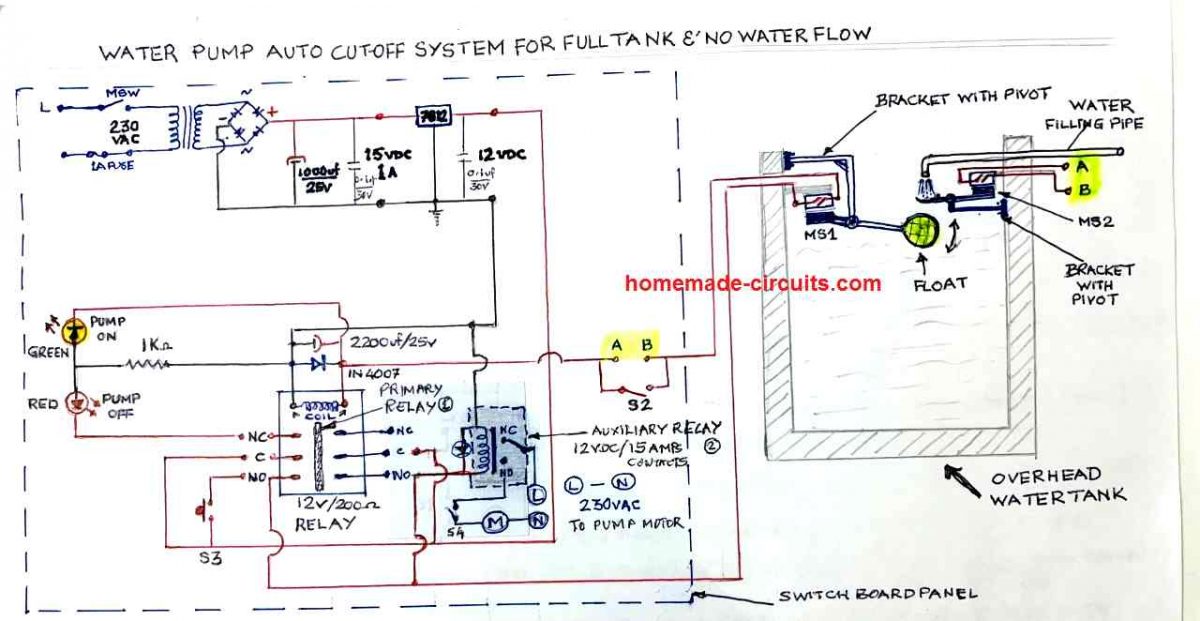

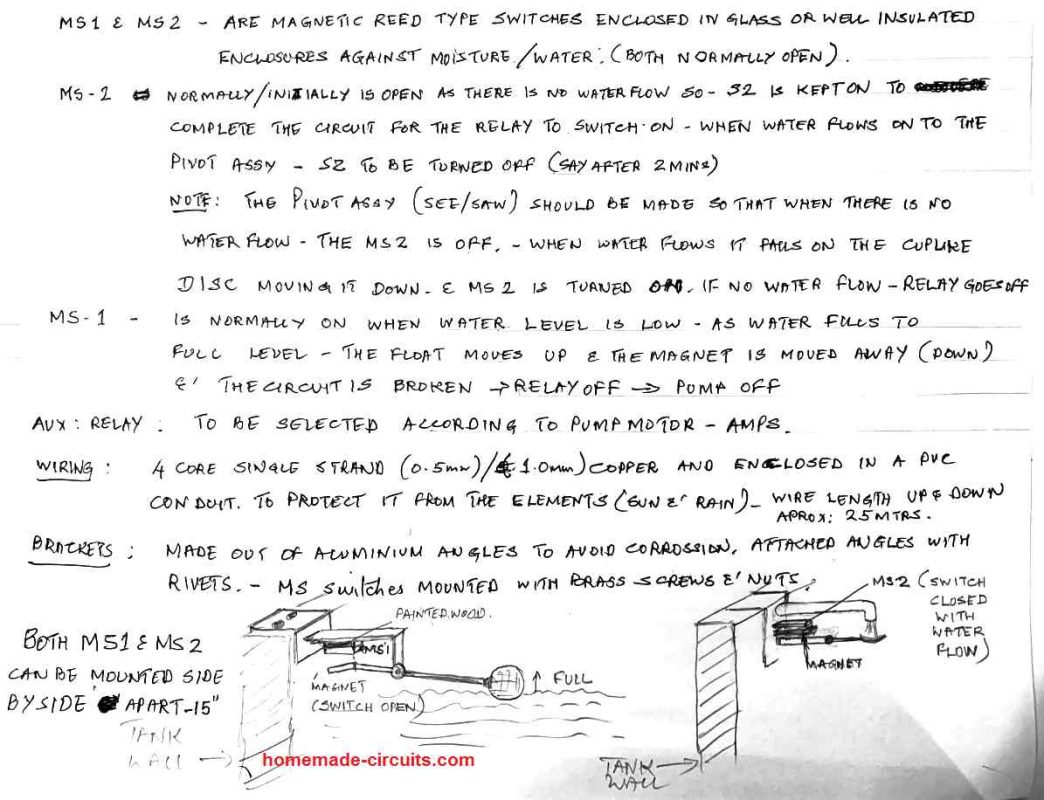

这个想法是由这个博客的一个热心成员贡献的。下面的图片说明了系统的详细工作。
注意:该电路还包括一个运行保护
你好先生赃物,
我怎样才能把上面的电路修改成全自动的呢?我想要继电器保持激活，只要浮球开关是激活的，并保持关闭，只要浮球开关是在开放的位置?非闭锁继电器电路?
我是不是应该把开关拆下来，把R2连接到正极轨道上?谢谢!
你好，Amor，要操作簧片上的继电器激活，可以使用一个简单的继电器驱动台，如下图所示:
//www.addme-blog.com/2012/01/how-to-make-relay-driver-stage-in.html
晶体管触发源将连接簧片开关的一端，而簧片的另一端将进入正极线。
还要确保在晶体管基极/发射极之间连接一个小值电容。
请给我用PCB制作好的半自动水位控制器电路图
从污水坑到顶部水箱的距离约为60-65英尺
下面给出了一些设计，您可以根据自己的规格研究和修改
//www.addme-blog.com/?s=semi+automatic+water
先生，请介绍一下如何用PLC设计水系统的自动配水，以及这里使用的浮子开关的名称。
Vignesh，目前我没有所需的设计，如果可能的话，我会设法找到它。
浮球开关是一个简单的磁浮球带有一个簧片开关传感器
嗨Swagatman,
我爱你的网站，只是想说谢谢你所有的努力分享你的想法
我已经建立了一个水位指示器使用Arduino uno一些LED和一些浮动开关，工作原理与此类似。一个按钮来启动泵，当油箱满了它就会自动停止。我不是一个真正的电子人，所以编写一些代码对我来说比制作电路更容易
不管怎样，我正在向像你这样的人学习一些电子技术。谢谢
非常感谢贾森，这很有趣，请随时询问任何有关电子产品的问题，并继续保持良好的工作
先生
我可以在这个电路中使用无变压器电源吗?
因为以前我用的是变压器式电源，但是变压器经常出故障。
感谢你
罗希特，是的，你可以试试，在这种情况下，你也可以考虑用可调式(BTA41600)替换继电器。
先生
我可以在这个电路中使用无变压器电源吗?
谢谢你！
请您提供0-30mV电源的电路。
我现在没有，如果可能的话，我去找找。
你好Swagatam,
请在自行车上贴有电容/身体/触摸感应电路。这种装置出现在汽车安全系统中，当有人靠近汽车或简单的触摸就会触发警报5秒。
这种类型的警报是如何工作的，警报只有在有人靠近(比如30厘米)时才会触发，他们使用什么类型的传感器?
你好,马克斯,
你很快就会发现它贴出来了，谢谢!
你好Swagatam,
我很高兴看到你接受了我的请求并贴了一条线路。我认为这是精简版的“廉价半自动，水箱水超过流量控制器电路”，你张贴2年前，是吗?
(很抱歉在这个问题上有点愚蠢，但我从不羞于表达我的怀疑)简单地把探测器也放在坦克里就能实现吗?
谢谢,
Praveen拉吉
你好Praveen,
谢谢你！是的，这里只使用了先前电路的锁存部分。简单的配置是可能的，因为涉及簧片开关，也因为设计不是完全自动化。
如果只使用探头，那么您将不得不回到以前的设计，包括T1/T2用于预期的水位检测。
