本文讨论了一种可以用来软化硬水并将其除垢成软水的电路设计。这个想法是由Dimple rathode提出的。
技术规格
我的名字是酒窝，我是一个电子爱好者。每当我对赛道有任何疑问时，我都会去看你的博客，这对我帮助很大。非常感谢你的博客。
最近有个农民，也是一个电子发烧友来找我，想做一个电子软水器，是他在浏览的时候偶然发现的。他想把它安装在他的农场，以减少管道内的水垢形成。
我要求你把农业用电子软水器的原理图寄给我。我相信你不会让我失望的，先生
感谢和问候
设计
通过自然资源获得的水可能含有许多溶解的矿物质，如钠、镁、钙等，被称为硬水。由于这些矿物质尤其是钙的存在，硬水产生了问题，对我们的家庭使用变得不友好，我们的日常家庭应用，如洗衣服，洗澡等。
这类水需要通过某些强制的外部方法由硬变软。人们发现，有许多不同的方法可以有效地把硬水变成软水，如蒸馏法、反渗透法、使用其他化学物质如烧碱、钠等。
使用磁场
还有一种被动的方法可以得到同样的结果，那就是在硬水通过管道的周围施加磁场。强大的永磁体可能被连接在管道的长度，希望积极的结果可以达到相同的。
磁场影响溶解的钙晶体的自由流动，使其与附近的其他晶体粘在一起，形成更大的晶体，最后由于强磁场的存在粘在管壁的内壁上。其结果是一种不含钙的更清洁的水，更适合我们在浴室的日常使用。
然而，根据许多研究人员的说法，与其使用被动磁体，如果磁场发生振荡，会对钙晶体产生更大的影响，导致结晶过程激活更快，效率更高。
下面的电路结构包括一个并行路径磁化原理可以有效地作为一种软水器，当按照所示的说明执行时:

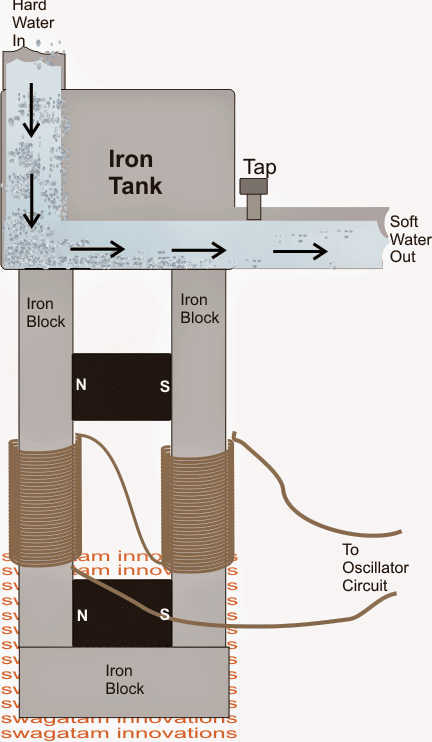

线路图布局
在上面的水软化电路中，我们可以看到一个小罐或金属容器用作中间储水区域，硬水允许通过。
这个容器是由铁质材料制成的，比如铁。
这个铁容器是与一个特殊的电磁安排组成的U形铁设备配置一对永磁体和一对绕线电感如图所示。
应用并行路径概念
这种电磁装置是基于平行路径的概念，从少量的输入电流中以振荡的方式提取磁场的增强幅度。

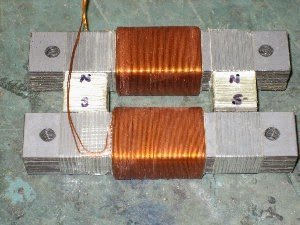

电磁铁的确切细节可以在上面的图像中看到，整个原理可以在这里研究并行路径技术文章
所示的线圈或电感器与交流频率产生电路相连接，该电路可以使用任何合适的振荡器设计，如IC 555或晶体管AMV电路来实现。
电感线圈的数据并不重要，任何细的超漆包线都可以使用，每边大约500圈就足够了。
作为铁磁材料的储罐完全磁化，对含水量产生强烈的影响。
可能在硬水中的钙含量受到了显著的影响并开始相互粘附。
这一过程允许多余的钙堵塞在容器壁上，而软性清水则允许通过容器另一端的出口。
我很高兴见到你
ALTHOU谢谢
亲爱的兄弟，我需要一个简单的水软化器电路图的家庭水箱。你能帮我一下吗?
亲爱的兄弟，我有一个设计张贴在这个网站，但我没有测试它。
//www.addme-blog.com/2014/12/water-softener-circuit-explained.html
还没有，凯文，我只是试图提出我的假设，关于概念，更大的力量将导致更有效的软化水通过描述的过程.....
先生您好，请问我可以用不同的磁铁代替永磁体吗?谢谢你吗?
你好，梅西，你可以使用任何类型的磁铁，只要是磁铁.....
我可以在这个项目中使用电池吗?
是的,你可以
亲爱的Swagatam，这篇文章信息量很大，同样感谢你。我想知道脉动振荡器的频率范围是固定的还是固定的频率，它的值是多少。另外，在相关的文章中关于富林的电机是磁化的转子，如果是这样的极分布细节如果你能亲切地提供，谢谢并保持良好的工作。上帝blessyou。
亲爱的S. krishnamurthy，振荡器的频率不是关键的，你也许可以使用50赫兹的频率，因为它将是最适合的层压铁芯。在弗林的电机转子是不磁化的，但它应该由铁质材料，如铁，准确地说是层压铁。
我提出了这个疑问，因为我记得在ekector杂志上读过一篇文章，如果我是正确的，它被提到只有几个赫兹。我遇到过一些商业软水配件，使用2个或更多的环形永磁体沿着水流路径。此外，该装置是否需要定期清理或除垢?
好吧，那么它可能是正确的，我不太确定产生完美软水结果的确切频率…如果elektor电子学说几赫兹，它可能是正确的。
是的，一个正常工作的模型需要定期清洗储罐或相关的管道。
谢谢你提供的宝贵信息。在您的概念中所使用的结晶现象是如此有效的方法为钙离子沉积由磁场和电场应用技术。根据物理化学现象,回旋频率,钙是34 CF值,因此我们需要近50 Hz振荡器扫描频率调制与10 kHz运营商可以给表面积累的贱金属离子盐对铁的影响水鼓材料具有良好的软化效应,非常低的ppm。我们还将大力实施我们的水利工程。从今年开始，我们希望通过位于THENI区KADAMALAIKUNDU的信托基金来实施软水水项目作为我们的公共社会服务。谢谢
谢谢你的澄清和信息，非常感谢。
我们祝你们的项目一切顺利!
