这篇文章解释了一种简单的使用霍尔效应传感器和脉冲计数电路的水流流量计/传感器电路。
参考下图所示，我们可以看到一个安排组成一个圆形的外壳有一对管子钻在和一个圆形涡轮形状的轮子安装在外壳内。
它是如何工作的
管道连接允许水通过一个插入物流入，并从外壳插入物的另一侧流出。
扩展的涡轮螺旋桨或机翼有意地放置在流动的水的路径，以便它开始旋转，以响应施加在轴上的流动水的力。
可以看到一个磁铁附着在一个涡轮螺旋桨的外部端，和一个固定的补充霍尔效应磁传感器在外壳的外围。
当水轮机根据水流流速或流量压力旋转时，所附的磁铁会穿过霍尔效应传感器附近，并在每一个旋转周期中向其引入触发电压。
集成一个数字解码器电路

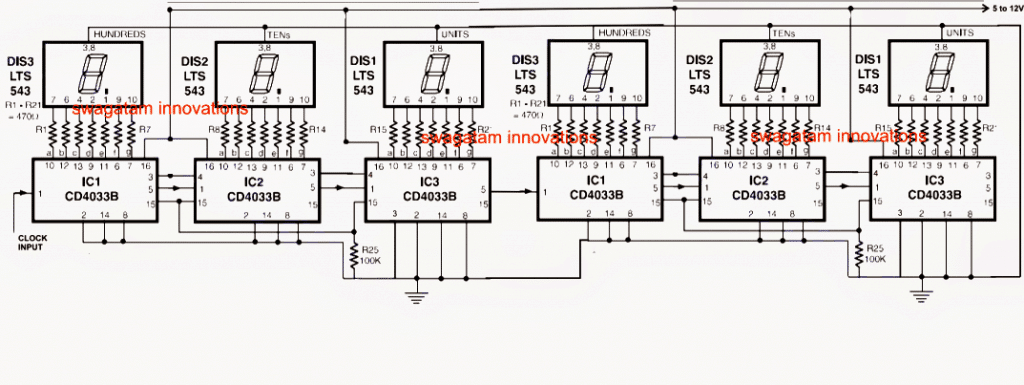

来自霍尔效应传感器的脉冲电压对应于水的流量，被适当地输入到级联IC 4033, 7段解码器电路，用于指示任何特定瞬间记录的水消耗量。
上面的图像显示了一个3位脉冲计数器，电路的时钟输入可以与霍尔传感器触发器集成，以获得预期的水消耗率。
可以用旧盒式磁带头代替霍尔传感器。我欣赏电路设计师。
是的，可以尝试....它应该工作
